5) Соединить отражатель с остовом затвора: вставить отражатель в канал остова затвора лыской назад и вверх; снизу остова затвора ввести шпильку отражателя в отверстие и выколоткой дослать ее.
6) Соединить выбрасыватель с остовом затвора: вставить пружину, а затем выбрасыватель в гнездо, совместив при этом вырез выбрасывателя с отверстием в остове затвора; вставить ось выбрасывателя и при помощи выколотки и молотка дослать ее так, чтобы концы не выступали над плоскостями затвора.
7) Соединить пламегаситель со стволом: навинтить пламегаситель на ствол рукой, а затем довернуть ключом; вставить шплинт и развести его концы.
8) Соединить регулятор с газовой камерой: вставить регулятор в газовую камеру и повернуть его ключом до совмещения надлежащей цифры головки регулятора с риской на газовой камере; ударом деревянного молотка дослать его до отказа так, чтобы стопор поместился в соответствующем вырезе головки регулятора; закрепить регулятор в. газовой камере пружинным кольцом.
9) Дальнейшая сборка пулемета производится, как указано в ст. 10.
Глава III НАЗНАЧЕНИЕ И УСТРОЙСТВО ЧАСТЕЙ И МЕХАНИЗМОВ ПУЛЕМЕТА, СТАНКОВ (УСТАНОВОК), ПРИНАДЛЕЖНОСТИ И ПАТРОНОВ

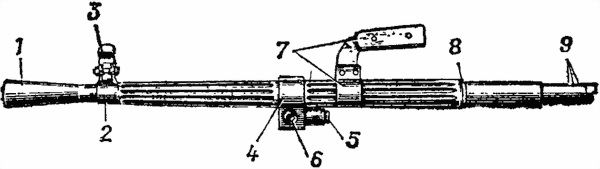

Рис. 13. Ствол:
1 пламегаситель; 2 основание мушки; 3 предохранитель мушки; 4 газовая камера; 5 патрубок газовой камеры; 6 регулятор; 7 обойма с рукояткой; 8 шпонка; 9 поперечные вырезы и выступ для замыкателя ствола
На переднем конце ствола имеются нарезка для навинчивания пламегасителя и основание мушки, в котором крепится предохранитель мушки; в предохранитель ввинчивается мушка.
В средней части ствола имеются газоотводное отверстие, прикрытое снаружи газовой камерой, и обойма с рукояткой, служащая для удобства замены ствола. На утолщенной цилиндрической части ствола имеются: шпонка для правильной установки ствола в ствольной коробке и для ограничения его круговой качки; кольцевой выступ для соединения со ствольной коробкой и ограничения боковой качки ствола. На цилиндрической части ствола меньшего диаметра снизу находится продольный срез для прохода ползуна приемника, а сверху два поперечных выреза и выступ для замыкателя ствола.
На казенном срезе ствола имеются два выреза: верхний для досылателя затвора и боковой для зацепа выбрасывателя.
На наружной поверхности ствола имеются продольные ребра, которые служат для увеличения площади теплоотдачи и уменьшения массы ствола.
Примечание. Часть стволов имеет поперечные ребра.
Рис. 14. Основание мушки с предохранителем и мушкой:
1 основание; 2 предохранитель; 3 мушка; 4 риска; 5 винт; 6 гайка винта; 7 пазы для выступа предохранителя мушки; 8 шкала
Рис. 15. Газовая камера:
1 поперечное отверстие для регулятора; 2 стопор для крепления регулятора; 3 риска; 4 патрубок с каналом для поршня; 5 поперечное отверстие патрубка; 6 кольцевая проточка патрубка
Пламегаситель служит для уменьшения величины пламени при выстреле.
Основание мушки (рис. 14) закреплено на стволе двумя шпильками. Оно имеет две стенки с отверстиями для винта и пазы для выступа предохранителя мушки. На передней стенке нанесена риска для установки предохранителя с мушкой. Винт ввинчивается в отверстие передней стенки и от самоотвинчивания закрепляется гайкой.
Газовая камера (рис. 15) служит для направления пороховых газов, отводимых из канала ствола через газоотводное отверстие, на поршень затворной
рамы и для размещения регулятора. Она имеет: поперечное отверстие для регулятора; стопор для крепления регулятора; риску для установки регулятора на требуемую канавку; патрубок с каналом для помещения переднего конца поршня; отверстие (внутри) для прохода газов, которое совмещается с газоотводным отверстием в стенке ствола. На газовой камере сверху обозначен номер пулемета и порядковый номер ствола. Патрубок имеет поперечное отверстие для выхода газов и кольцевую проточку для надевания переднего конца трубки поршня.
Рис. 16. Регулятор:
1 канавки; 2 установочные цифры; 3 вырезы для стопора; 4 выступы; 5 пружинное кольцо; 6 кольцевая выточка
Регулятор (рис. 16) служит для регулирования количества пороховых газов, действующих на поршень затворной рамы. Он имеет: три канавки различной ширины для прохода газов; головку с тремя вырезами для стопора и с нанесенными на нее цифрами 1, 2, 3, позволяющими совмещать надлежащую канавку регулятора с отверстием газовой камеры; выступы для перестановки регулятора на различные канавки; кольцевую выточку для пружинного кольца, которым регулятор крепится в газовой камере.
14. Ствольная коробка (рис. 17) служит для соединения всех частей пулемета, обеспечения прочного запирания канала ствола затвором и направления движения затворной рамы с затвором. Она имеет:
на переднем конце сквозной канал для помещения казенной части ствола и отверстие для крепления конца трубки поршня;
вверху вырез для шпонки ствола;
сбоку вырез для ключа, с помощью которого производится предварительное смещение нагретого ствола при его отделении;
на верхней плоскости вкладыш с пружиной приемника и проушиной для крепления крышки и основания приемника; поперечный вырез для замыкателя ствола; стопор для ограничения сдвига замыкателя влево; продольное окно для помещения наклонных выступов основания приемника и очередного патрона;
