ствольной коробки; закрепить ствол, сдвинув замыкатель вправо, а рукоятку ствола откинуть в сторону.
3) Соединить ползун с пальцами подачи со ствольной коробкой: левой рукой откинуть вниз правый щиток ползуна, правой рукой вставить ползун в окно ствольной коробки пальцами подачи вверх и подать его влево до отказа; отпустить щиток.
4) Соединить планку со ствольной коробкой; вставить планку выпуклой стороной вниз в пазы ствольной коробки сзади и продвинуть ее вперед.
5) Соединить рукоятку перезаряжания со ствольной коробкой: вставить правое ребро рукоятки перезаряжания в правый паз ствольной коробки, затем отвести ее назад до упора в заднюю скобу ствольной коробки и повернуть вниз так, чтобы левое ребро вошло в левый паз ствольной коробки: подать рукоятку перезаряжания вперед до отказа.
6) Соединить затворную раму с затвором со ствольной коробкой: соединить затвор с затворной рамой и вставить их в ствольную коробку, направляя поршень в его трубку; дослать затворную раму вперед до отказа; при этом ползун приемника должен переместиться вправо.
7) Соединить спусковой механизм со ствольной коробкой: вставить спусковой механизм в пазы ствольной коробки и подать его вперед до отказа.
8) Соединить затыльник со ствольной коробкой: поднять прицельную рамку; надеть возвратно-боевую пружину на направляющий стержень; направить передний конец возвратно-боевой пружины в канал затворной рамы, повернуть при этом затыльник до горизонтального положения ручек; вставить секторные выступы затыльника в ствольную коробку и повернуть затыльник до отказа влево; подать защелку затыльника вперед настолько, чтобы гнеток заскочил в ее отверстие; опустить прицельную рамку.
9) Вставить движок в основание приемника: левой рукой приподнять основание приемника, вставить в него движок и продвинуть вперед до отказа; опустить основание приемника на ствольную коробку так, чтобы выступ движка вошел в поперечный вырез остова затвора; закрыть крышку приемника, правый и левый щитки приемника и щиток ствольной коробки.
Отводя затворную раму назад до отказа и нажимая на спусковой рычаг, проверить правильность сборки пулемета.
Примечание. Тело пулемета СГМБ (СГМТ) после сборки установить на бронетранспортер (в танк).
1) Произвести неполную разборку пулемета, как указано в ст. 9.
2) Отделить регулятор от газовой камеры: ударом деревянного молотка по торцу регулятора сдвинуть регулятор слева направо и отделить его от газовой камеры.

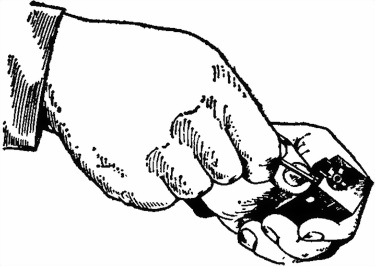

Рис. 12. Отделение отражателя от остова затвора
3) Отделить пламегаситель от ствола: выколоткой вытолкнуть шплинт, ключом сдвинуть пламегаситель с места и рукой отвинтить его (по ходу часовой стрелки, так как резьба на стволе левая).
4) Отделить выбрасыватель от остова затвора: положить затвор на правую плоскость и выколоткой вытолкнуть ось выбрасывателя, удерживая при этом выбрасыватель; вынуть выбрасыватель с пружиной.
5) Отделить отражатель от остова затвора: удерживая затвор в левой руке, правой при помощи выколотки вытолкнуть шпильку отражателя (рис. 12) и вынуть его.
6) Отделить боек от остова затвора: положить затвор на левую плоскость, выколоткой вытолкнуть шпильку бойка и вынуть его.
7) Разобрать спусковой
механизм: выколоткой вытолкнуть ось шептала и выключателя и отделить их от корпуса; затем вытолкнуть штифт ползуна и отделить ползун с пружиной от корпуса спускового механизма.
8) Отделить зацепы движка и пружины зацепов от корпуса движка: положить переднюю часть движка и выколоткой вытолкнуть ось зацепов.
9) Отделить замыкатель ствола от ствольной коробки (разбирать замыкатель ствола разрешается только оружейному мастеру): вывинтить ключом винт замыкателя вправо, наложив руку на замыкатель так, чтобы не вылетела освободившаяся пружина; отделить хомутик, пружину и винт замыкателя от его основания; затем, перемещая основание замыкателя вправо, отделить его от ствольной коробки.
Колесный и треножный станки в подразделениях не разбираются.
1) Соединить замыкатель ствола со ствольной коробкой (собирает только оружейный мастер): вставить основание замыкателя ствола в поперечный вырез ствольной коробки и продвинуть его влево до отказа; вложить винт замыкателя в гнездо основания замыкателя; придерживая винт рукой снизу, надеть на основание замыкателя хомутик и продвинуть его до упора в винт; затем повернуть винт на ½ оборота влево и вставить один конец пружины в правый паз хомутика; после этого, удерживая другой конец пружины выколоткой и вращая винт влево, установить хомутик на нужное деление.
2) Соединить зацепы движка с корпусом движка: вставить пружину зацепа в гнездо, а зацеп в вырез корпуса движка; затем, нажимая ключом на зацеп, совместить его отверстие с отверстием корпуса движка и закрепить зацеп при помощи оси.
3) Собрать спусковой механизм: надеть пружину на ползун спускового механизма; вставить ползун с пружиной в корпус спускового механизма и закрепить штифтом; затем вставить сверху шептало с выключателем и закрепить их осью.
4) Соединить боек с остовом затвора: вставить боек в канал остова затвора и продвинуть его вперед; с левой стороны вставить шпильку бойка так, чтобы конец шпильки не выступал над плоскостью затвора.
