Масса, кг 12,1
Масса заряда (ПВВ-5А), кг 6,2
Масса комплекта в упаковке, кг 23
Габаритные размеры, мм
длина 345
ширина 153
высота 202
Количество осколков, шт. 2000
Угол разлета убойных осколков 120°
Ширина зоны сплошного поражения на дальности 90 м, м 60
Дальность разлета осколков корпуса и узлов крепления в тыльном и боковом направлении, м до 100
Средства взрывания ЭДП, ЭДП-р, МД-5М, ВЗД-6ч, ВЗД-144, МВЭ-72
Температурный диапазон применения от +50 до 50 °C
Способ установки Вручную

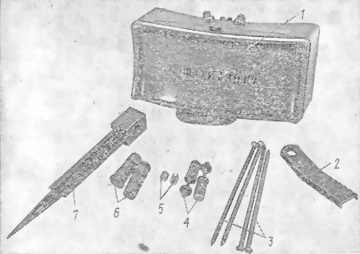

Рис. 1. Комплект мины МОН-90:
1 мина; 2 рукоятка; 3 гвозди; 4 штанги; 5 втулки; 6 футляры; 7 штырь

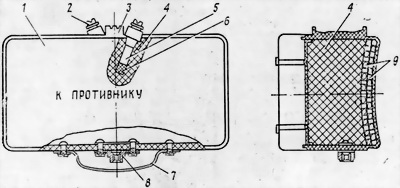

Рис. 2. Мина МОН-90 (разрез):
1 корпус; 2 пробка; 3 прицельная планка; 4 заряд ВВ; 5 запальное гнездо; 6 промежуточный детонатор; 7 ручки; 8 фланец; 9 осколки
Корпус 1 пластмассовый, в верхней части имеет два запальных гнезда 5 под электродетонаторы ЭДП-р (запал МД-5М). При хранении и транспортировании запальные гнезда закрываются пластмассовыми пробками 2, на которые надеты полиэтиленовые колпачки, удаляемые перед применением мины. На передней части корпуса надпись «К противнику».
Между запальными гнездами имеется прицельная планка 3 для нацеливания мины. Стрелка
на прицельной планке указывает направление разлета осколков. В нижней части корпуса имеется фланец 8 с резьбой для установки мины и ручка 7 для переноски мины.
Осколки 9 представляют собой стальные цилиндрики диаметром 7 мм, высотой 7 мм и массой 2 г. Свободное пространство между осколками залито эпоксидным компаундом. Осколки расположены в два слоя и прилегают к выпуклой стороне корпуса.
Заряд ВВ 4 заполняет всю полость корпуса мины. Для обеспечения надежной детонации заряда имеются два промежуточных детонатора 6 из ВВ А-IX-1, запрессованных в запальных гнездах.
Штырь 7 (рис. 1) служит для крепления мины на стволах деревьев и деревянных столбах.
Рукоятка 2 служит для фиксации установленной мины в горизонтальной плоскости.
Втулки 5 металлические с наружной резьбой применяются для крепления электродетонаторов ЭДП в запальных гнездах мины.
Штанги 4 металлические с ослабленным сечением служат для установки мины на штыре или крышке ящика, а также для наведения мины в цель по вертикальной плоскости и по линии горизонта за счет изгиба ослабленного сечения.
Гвозди 3 необходимы для крепления крышки ящика на грунте, при установке мины
Футляры 6 пластмассовые предназначены для хранения запалов МД-5М или электродетонаторов ЭДП-р (ЭДП). При укладке электродетонатора вкладыш из футляра удаляется.
Мина взрывается от электродетонатора ЭДП-р (ЭДП) при установке ее в управляемом варианте или запала МД-5М при установке с взрывателем МВЭ-72 или взрывателем замедленного действия ВЗД-6ч (ВЗД-144). Взрывом заряда мины осколки метаются в определенном направлении, указанном стрелкой на прицельной планке.
Подавляющее количество осколков разлетается в зоне с горизонтальным углом 50°. Координатный закон поражения миной МОН-90 приведен на рис. 3.

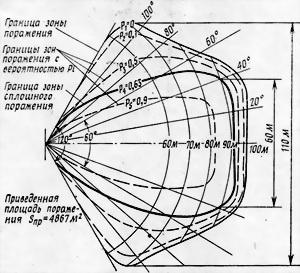

Рис. 3. Координатный закон поражения миной МОН-90
При установке мины на крышку ящика (рис. 4):
вскрыть упаковку и извлечь из нее мину, штангу, рукоятку и гвозди;
установить крышку плотно на грунт;

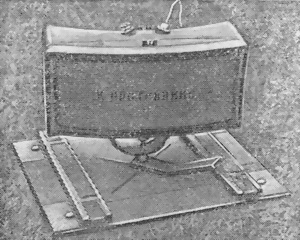

Рис. 4. Мина МОН-90 с электродетонатором, установленная на крышке ящика на грунт
забить гвозди в отверстия, расположенные по углам крышки;
вывернуть из крышки ящика заглушку.
При установке мины на ящик:
вскрыть упаковку и извлечь из нее мину, штангу и рукоятку;
заполнить внутреннюю полость ящика грунтом, камнями и установить плотно на грунт. Для большей устойчивости ящик по периметру присыпать грунтом, камнями;
закрыть ящик крышкой и застегнуть все замки;
вывернуть из крышки заглушку.
При установке мины с использованием штыря (рис. 5):
вскрыть упаковку и извлечь из нее мину, штангу, рукоятку и штырь;
забить с помощью молотка или топора штырь в дерево (столб) до упора в выступ так, чтобы резьбовое отверстие находилось по возможности вертикально.
Далее для всех видов установки необходимо сделать следующее:
ввернуть с поджатием штангу во фланец мины;
навернуть на штангу рукоятку;
придерживая мину за корпус, ввернуть ее нижним концом штанги в резьбовое отверстие крышки ящика или резьбовое отверстие штыря;

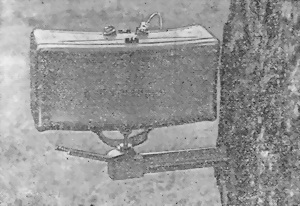

Рис. 5. Мина МОН-90, установленная с использованием штыря на стволе дерева
ослабить пробку одного запального гнезда.
Для прицеливания мины используется веха высотой 1,5 м, устанавливаемая на расстоянии 6080 м от мины. Прицеливание (рис. 6) осуществляется в следующем порядке:
повернуть мину в резьбовом отверстии крышки ящика (штыря) в сторону противника (направление разлета осколков указано стрелкой на прицельной планке), нацелить мину в горизонтальной плоскости и закрепить ее в этом положении от поворота, вращая рукоятку по часовой стрелке;
изгибая ослабленное сечение штанги, произвести окончательное наведение мины на веху по вертикали и линии горизонта, добиваясь параллельности верхней плоскости прицельной планки мины и горизонтальной планки вехи, обращая на это особое внимание.
