в средней части поперечное окно для ползуна приемника; выводное окно для выбрасывания гильз (патронов); пылезащитные щитки для предохранения от попадания в ствольную коробку грязи и пыли через выводное и поперечное окна;
а
б

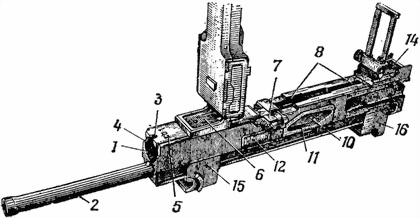

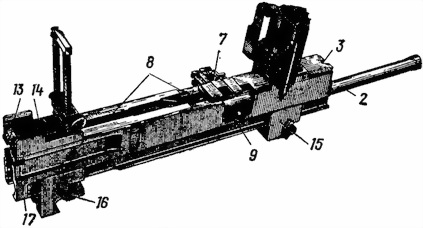

Рис. 17. Ствольная коробка:
а вид слева: б вид справа (без пылезащитных щитков); 1 канал для ствола; 2 трубка поршня; 3 вырез для шпонки ствола; 4 вырез для ключа; 5 площадка с номером; 6 вкладыш с пружиной приемника и проушиной; 7 замыкатель ствола; 8 продольное окно; 9 сквозное поперечное окно для ползуна приемника; 10 выводное окно для выбрасывания гильз; 11 щиток выводного окна; 12 левый щиток ползуна; 13 вырез для защелки затыльника; 14 основание прицела; 15 передняя скоба; 16 задняя скоба; 17 вырез для верхнего выступа затыльника
на заднем конце вырезы для верхнего выступа затыльника и для защелки затыльника; выступ с пазами для крепления основания прицела;
внутри продольные пазы для рукоятки перезаряжания, для планки, закрывающей нижнее окно ствольной коробки, и для спускового механизма; направляющие выступы для направления движения затворной рамы; на правой стенке наклонный выем, образующий боевой уступ для упора опорной плоскости затвора при запирании канала ствола; в верхней части наклонного выема паз для прохода хвоста отражателя; сзади два боковых выема для секторных выступов затыльника;
снизу переднюю и заднюю скобы с вырезами для соединения ствольной коробки со станком (в пулеметах СГМБ и СГМТ скобы вместо вырезов имеют отверстия для засовов).
Примечание. У пулеметов СГМБ и СГМТ пылезащитные щитки отсутствуют.
15. Прицельное приспособление служит для придания пулемету соответствующих углов прицеливания при стрельбе на различные расстояния. Оно состоит из прицела и мушки.
Прицел (рис. 18) состоит из основания прицела, прицельной рамки с пружиной и хомутика с целиком.
Основание прицела укреплено на заднем конце ствольной коробки. В нем помещается пружина прицельной рамки, которая удерживает рамку в приданном ей положении. В передней части основания имеется гнездо для зуба защелки крышки приемника.
Прицельная рамка крепится к основанию прицела при помощи оси. На прицельной рамке укреплен винт с маховичком для точной установки хомутика на нужное деление. На стенках прицельной рамки нанесены деления с цифрами: на правой стенке для легкой пули обр. 1908 г., для пули со стальным сердечником и специальных пуль (буква Л и цифры от 0 до 20); на левой стенке для тяжелой пули обр. 1930 г. (буква Т и цифры от 0 до 23); цифры означают расстояния в сотнях метров.

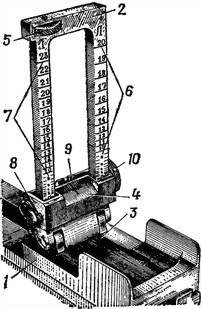

Рис. 18. Прицел:
1 основание прицела; 2 прицельная рамка; 3 пружина прицельной рамки; 4 хомутник; 5 винт с маховнчком; 6 шкала для легкой пули; 7 шкала для тяжелой пули; 8 защелка хомутика; 9 целик; 10 ходовой винт с маховнчком
Хомутик имеет: защелку с пружиной для удержания хомутика в приданном положении; целик с прорезью для прицеливания и ходовой винт с маховичком для перемещения целика по пазу хомутика. На целике нанесена риска, а на задней стенке хомутика нанесены деления (по 5 делений вправо и влево от основной риски) для установки целика. Каждое деление целика равно одной тысячной дальности.
Мушка (см. рис. 14) ввинчена в предохранитель мушки. Для удобства завинчивания (взвинчивания) средняя часть мушки сделана квадратной формы.
Предохранитель мушки служит для предохранения мушки от случайных ударов и способствует равномерному ее освещению. На предохранителе мушки имеется шкала с делениями в миллиметрах (по 5 делений вправо и влево от нуля) для определения величины передвижения
предохранителя мушки при приведении пулемета к нормальному бою.
Примечание. У пулемета СГМТ прицел и основание мушки с предохранителем и мушкой отсутствуют. Наводка пулемета в цель осуществляется с помощью прицела для пушки.
16. Замыкатель ствола (рис. 19) служит для крепления ствола в ствольной коробке и для регулирования расстояния между дном чашечки затвора и казенным срезом ствола. Он состоит из основания замыкателя, хомутика, винта с пружиной и защелки.
а
б
в

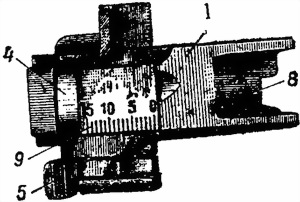

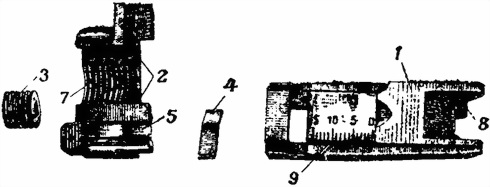

Рис. 19. Замыкатель ствола:
а вид сверху; б вид снизу; в в разобранном виде; 1 основание замыкателя; 2 хомутик; 3 винт замыкателя; 4 пружина винта замыкателя; 5 защелка замыкателя; 6 паз для сцепления с выступом ствола; 7 гнездо для винта замыкателя; 8 скос для прохода пальцев подачи; 9 шкала с делениями
На нижней плоскости основания замыкателя имеются паз для сцепления с выступом ствола и гнездо для винта замыкателя. На верхней плоскости находятся скос для прохода пальцев подачи и шкала с делениями, которая служит для определения величины перемещения ствола при регулировании
расстояния между дном выреза затвора и казенным срезом ствола.
17. Затворная рама (рис. 20) служит для соединения подвижных частей пулемета и приведения их в действие . Она: имеет: спереди гнездо для соединения с поршнем и отверстие для шпильки, закрепляющей поршень; на верхней плоскости косые пазы для выступов ползуна приемника; срез для прохода выбрасываемых гильз (патронов) и фигурный выступ «сапожок».
«Сапожок» служит для соединения затворной рамы с затвором, для сцепления и расщепления затвора со ствольной коробкой и для нанесения удара по бойку.
