Иван Андреевич Трещев - Методы и модели защиты информации. Часть 1. Моделироваание и оценка стр 6.

(7)

где – i порядковый номер преграды, Pi прочность i– й преграды.

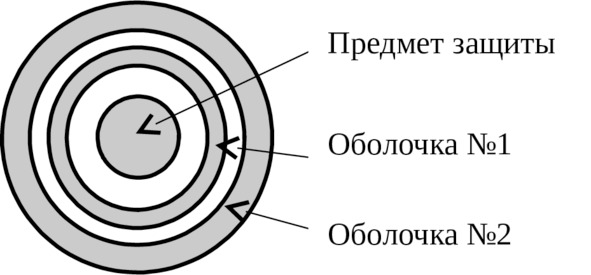

Также в работе представлена модель многоуровневой системы защиты (рисунок 4).

Рисунок 4 – Модель многоуровневой защиты

При расчете суммарной прочности нескольких оболочек (контуров) защиты в формулу (7) вместо Pi, включается Pki – прочность каждой оболочки (контура), значение которой определяется по одной из формул (4), (5) и (6):

(8)

При Pki = 0 данная оболочка (контур) в расчет не принимается. При P

ki

В случае контролируемой преграды, т.е. когда преграда связана с каким—либо тревожным датчиком, который может подать сигнал в случае попытки преодоления преграды.

Исходя из данной временной диаграммы процесса контроля и обнаружения несанкционированного доступа (НСД) (рисунок 5), в работе [27] приводятся формулы для расчета вероятности обнаружения и блокировки НСД Робл и Ротк вероятности отказа системы обнаружения :

(9)

(10)

где λ – интенсивность отказов группы технических средств, составляющих систему обнаружения и блокировки НСД, t – рассматриваемый интервал времени функционирования системы обнаружения и блокировки НСД.

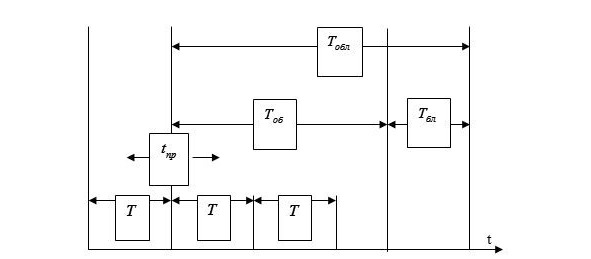

Рисунок 5 – Временная диаграмма процесса контроля НСД

(T – период опроса датчиков; Tоб – время передачи сигнала и обнаружения НСД; Тбл – время блокировки доступа; Тобл – время обнаружения и блокировки; – время простоя)

Учитывая, что отказ системы контроля и НСД могут быть совместными событиями, формула прочности контролируемой преграды для элементарной защиты принимает вид:

(11)

где Робл и Р

отк

Выражение для прочности многозвенной защиты с контролируемыми преградами для защиты от одного нарушителя будет в следующем виде

(12)

где Рсзиkn прочность n—й преграды, Робхn – вероятность обхода преграды по j —му пути.

Формула для расчета прочности защитной оболочки с контролируемыми преградами для защиты от организованной группы нарушителей представлена в виде:

(13)

В работе [28] приводится вероятностная модель оценки уязвимости информации. В данной модели выделяется пять зон, в которых возможны несанкционированные действия:
