Изменим названия маршрутизаторов, поменяем иконку для «главного» маршрутизатора в сети, добавим номера сетей, включим обозначение интерфейсов и рамку (рисунки 21 – 25).
Рисунок 21 – Нажимаем ПКМ по иконке устройства. Изменить название можно с помощью Change hostname, изменить иконку – Change symbol
Рисунок 22 – Кнопка добавления текста
Рисунок 23 – Кнопка добавления рамки
Рисунок 24 – Кнопка включения-выключения обозначения интерфейсов
Рисунок 25 – Пример оформления топологии
Проведем настройку маршрутизатора, подключившись по консольному порту (рисунок 26). Интерфейсу назначим IP-адрес с указанием маски подсети и включим интерфейс командой no shutdown.
R1#config t
R1 (config) #int fa0/0
R1 (config-if) #ip address 192.168.2.1 255.255.255.0
R1 (config-if) #no shutdown
R1 (config-if) #interface fa0/1
R1 (config-if) #ip address 192.168.1.1 255.255.255.0
R1 (config-if) #no shutdown
Рисунок 26 – Настройка интерфейсов маршрутизатора. Скриншот сделан в PuTTY, подключенный к виртуальной машине, работающей в GNS3
Те же самые настройки сделаем и для остальных маршрутизаторов в нашей сети. Вдобавок назначим имя устройству и совершим проверку соединения с маршрутизатором Admin путем использования команды ping. Приведем пример настройки маршрутизатора Technical (рисунок 27):
R2#config t
R2 (config) #int fa0/0
R2 (config-if) #ip address 192.168.2.2 255.255.255.0
R2 (config-if) #no shutdown
R2 (config-if) #exit
R2 (config) #hostname Technical
Technical (config) #exit
Technical#ping 192.168.2.1
Аналогичные действия совершаем с маршрутизатором Developer (рисунок 28).
R3#config t
R3 (config) #int fa0/1
R3 (config-if) #ip address 192.168.1.2 255.255.255.0
R3 (config-if) #no shutdown
R3 (config-if) #do ping 192.168.1.1
R3 (config-if) #exit
R3 (config) #hostname Developer
Не забываем сохранить введенные настройки в энергонезависимую память маршрутизатора:
Developer (config) #exit
Developer#copy running-config startup-config

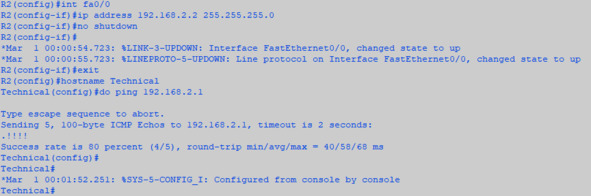

Рисунок 27 – Настройка интерфейсов маршрутизатора Techical и проверка соединения с соседний маршрутизатором. Скриншот сделан в PuTTY, подключенный к виртуальной машине, работающей в GNS3
Рисунок 28 – Настройка интерфейсов маршрутизатора Developer, проверка соединения с соседний маршрутизатором, изменение имени устройства и сохранение текущей конфигурации в энергонезависимой памяти
Обратите внимание, что команда ping выполняется совместно с командой do. Дело в том, что если на устройстве работает операционная система Cisco IOS 12.2 (8) или выше, вы имеете возможность использовать команду do для запуска привилегированных команд из режима конфигурации.
Добавим дополнительный маршрутизатор в нашу сеть. Так как в стандартном маршрутизаторе уже не хватает интерфейсов, добавим новый с помощью настроек (рисунок 29).
Примечания
1
Вместо # можно использовать любой другой знак, который не используется в сообщении. IOS сама поймет, где обозначено само сообщение
