5.Режим настройки интерфейса. Командная строка имеет вид (SW1 (config-if) #). Нужен для настройки интерфейса коммутатора или маршрутизатора.
Команды для изменения режимов:
1. Войти в привилегированный режим: SW1> enable
2. Выход из привилегированного режима: SW1# disable
3. Войти в глобальный режим конфигурации: SW1# configure terminal
4. Войти в режим настройки линии: SW1 (config) # line console 0
Команды в IOS не обязательно дописывать до конца – операционная система сама поймет, какую команду ввел пользователь. Так же для того, чтобы автоматически дописать название команды, используется кнопка Tab.
Каждому устройство Cisco можно назначить свое имя для удобного администрирования устройств. Изменим имя маршрутизатора на R1:
Router# configure terminal
Router (config) # hostname R1
Можно сделать настройку привилегированного режима, чтобы при входе в него операционная система требовала ввод пароля, который был назначен администратором. Поставим пароль class:
Router# configure terminal
Router (config) # enable secret class
Тоже самое можно сделать и для консольной линии, к которой подключение происходит с помощью консольного кабеля. Поставим пароль cisco и включим доступ к пользовательскому режиму:
Router# configure terminal
Router (config) # line console 0
Router (config-line) # password cisco
Router (config-line) # login
Виртуальные линии используются для подключения к устройству с помощью таких программ, как PuTTY или Tera Term. Сделаем настройку для всех шестнадцати виртуальных линий прописав диапазон от 0 до 15 и поставим пароль для доступа к пользовательскому режиму:
Router# configure terminal
Router (config) # line vty 0 15
Router (config-line) # password cisco
Router (config-line) # login
При открытии файла конфигурации на устройстве все пароли, которые настроены, будут показаны открыто как есть. Команда service password-encryption дает программному обеспечению IOS указание зашифровать пароли, секреты CHAP и другие, аналогичные данные, которые хранятся в файле конфигурации.
Router# configure terminal
Router (config) # service password-encryption
В набор команд Cisco IOS входит команда, позволяющая настроить сообщение, которое будут видеть все, кто входит в систему. Это сообщение называется сообщением дня или баннером MOTD (Message of the Day). Установить текст баннера можно при помощи команды banner motd
Router# configure terminal
Router (config) # banner motd #Ваше сообщение для#1
Все настройки, которые были произведены на устройстве, будут сохранены в оперативной памяти (ОЗУ). Чтобы посмотреть файл конфигурации, требуется ввести команду show running-config. Обратите внимание, что после выключения устройства настройки не будут сохранены.
Router# show running-config
Сохранение текущего файла конфигурации возможно с помощью команды copy running-config startup-config. Это позволит перезаписать конфигурацию, которая будет загружаться при включении устройства. Данный файл будет храниться в энергонезависимой памяти (NVRAM).
Router# copy running-config startup-config
Просмотр сохраненной конфигурации осуществляется с помощью команды show startup-config
Router# show startup-config
Для очистки загрузочной информации используется команда erase startup-config. Для перезагрузки устройства используется команда reload
Router# erase startup-config
Router# reload
Пример базовой настройке приведен на рисунке 1
Рисунок 1 – Пример базовых настроек в Cisco IOS. Скриншот сделан в Cisco Packet Tracer
3 GNS3
3.1 Базовая настройка
После скачивания с сайта запускаем файл с расширением. exe, имеющий имя «GNS3—2.1.11-all-in-one» и следуем по всем шагам установки, оставляя параметры по умолчанию. Во время установки будут загружены необходимые драйвера для работы с сетевыми пакетами и дополнительные программы. В их состав входит WireShark. Предупреждаем, что полная установка настройка GNS3 занимает достаточно продолжительное время, по сравнению с Cisco Packet Tracer. По этой причине функционал последней мы подробно рассматривать не будем. Отдельные элементы программы Cisco Packet Tracer будут рассмотрены в пятой главе «Cisco IOS».
Итак, после окончания процесса установки запускаем GNS3. Для удобства можете выбрать стандартные директории для образов операционных систем и проектов, там они будут храниться.
Приступим к настройке. Перейдем в окно настроек Edit – Preferences… (рисунок 2 – 4) и загрузим образы операционных систем для маршрутизаторов.

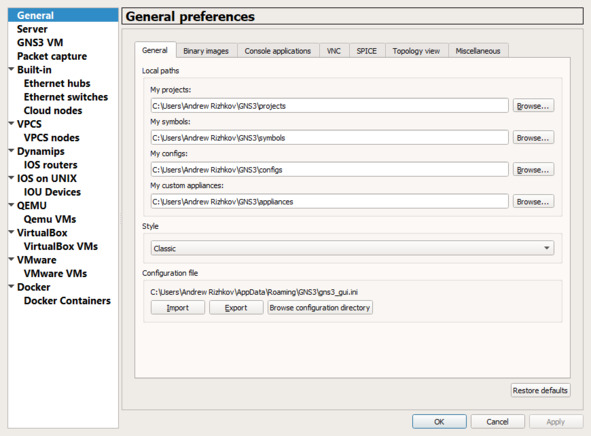

Рисунок 2 – Выбор стандартных директорий

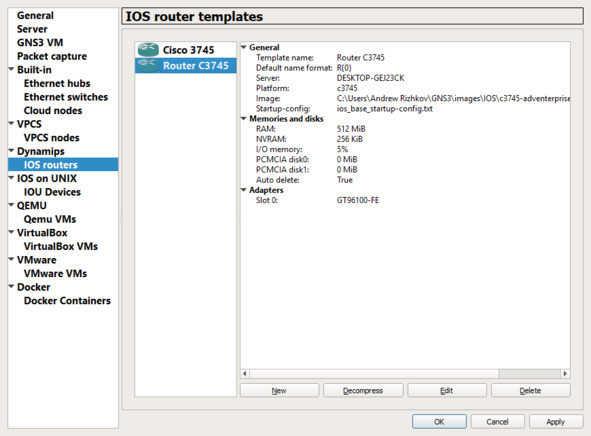

Рисунок 3 – Список установленных Cisco ISO. Для добавления нового образа требуется нажать на кнопку New

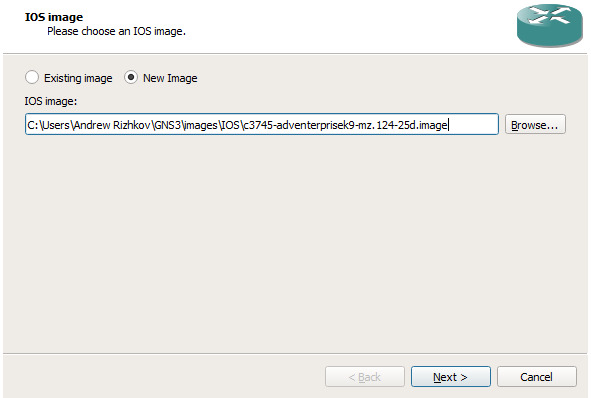

Рисунок 4 – Добавление новых образов
Далее пишем название маршрутизатора и платформы (рисунок 5), выставляем оперативную память (рисунок 6), которая выделяется для него. Можно оставить значение по умолчанию, а можно добавить дополнительную память при условии, что хост достаточно мощный. Следующим шагом (рисунок 7) выставляем нужные сетевые адаптеры. Данные значение оставляем по умолчанию. Idle-PC (рисунок 8) оставим как есть. Позже поговорим о ней поподробнее. При завершении настроек мы увидим новое устройство в списке (рисунок 9).
Рисунок 5 – Добавление названия для образа и выбор устройстсва, которое будет эмулироваться
Рисунок 6 – Выделение оперативной памяти

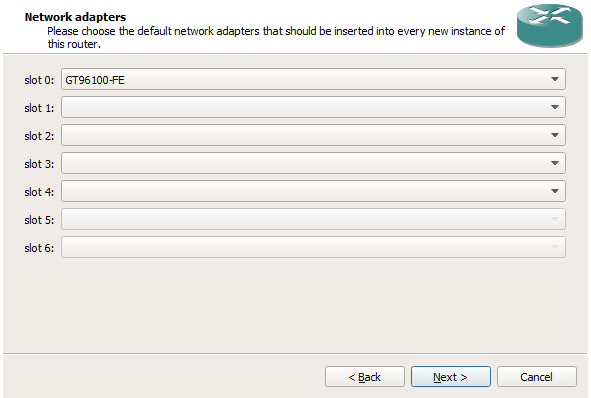

Рисунок 7 – Добавление сетевого адаптера
Рисунок 8 – Добавление значения Idle-PC
Рисунок 9 – После всех настроек устройство будет добавлено в список
Добавим новый маршрутизатор в нашу сеть. Для этого с левой стороны нажимаем на иконку маршрутизатора, находим наше устройство и перетаскиваем его в рабочую область по середине (рисунок 10).
Рисунок 10 – Добавление устройства на рабочую область
После добавление устройства запускаем его нажатием кнопки Play в панели инструментов (рисунок 11) и подключаемся через консольный порт к добавленному устройству, нажав ПКМ по нашему маршрутизатору (рисунок 12).

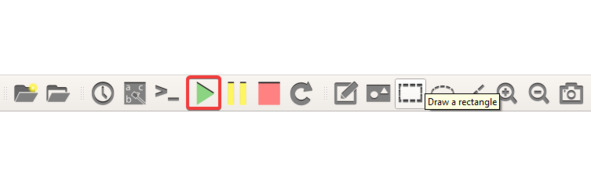

Рисунок 11 – Play
Рисунок 12 – Открытие консоли
Однако нагрузка на процессор компьютера станет огромной (рисунок 13). Для того, чтобы уменьшить нагрузки на хост, требуется применить значение Idle-PC, которое позволяет уменьшить загруженность нашего компьютера. Для этого ПКМ нажимаем по маршрутизатору и выбираем Idle-PC. Программа рассчитает необходимы нам данные и из появившегося окна выбираем нужные нам значения (рисунок 14). Несмотря на то, что программа заявляет, что значения, обозначенные звездочкой (*) является самыми оптимальными, на практике все иначе. Часто значения приходится перебирать, сравнивая нагрузку на процессор при каждом установленном значении Idle-PC и выбирать таким образом подходящую для нас опцию (рисунок 15). На рисунке 16 показана нагрузка на компьютер после применения данной настройки. Обратите внимание, что данную процедуру необходимо применять для каждого добавляемого устройства!

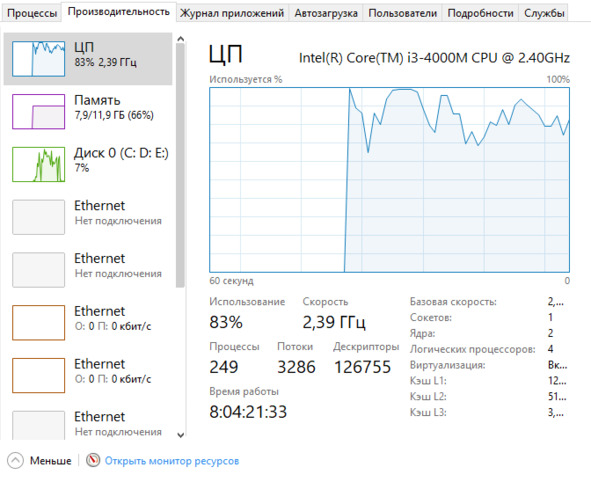

Рисунок 13 – Нагрузка на процессор хоста до применения настроек Idle-PC
Рисунок 14 – Idle-PC
Рисунок 15 – Выбор предложенных значений
Рисунок 16 – Нагрузка на процессор хоста после применения настроек Idle-PC
3.2 Создание простой сети
Создадим и настроим простую сеть. Для этого добавим несколько маршрутизаторов (рисунок 17) и соединим их (рисунки 18 – 20).
Рисунок 17 – Добавление маршрутизаторов

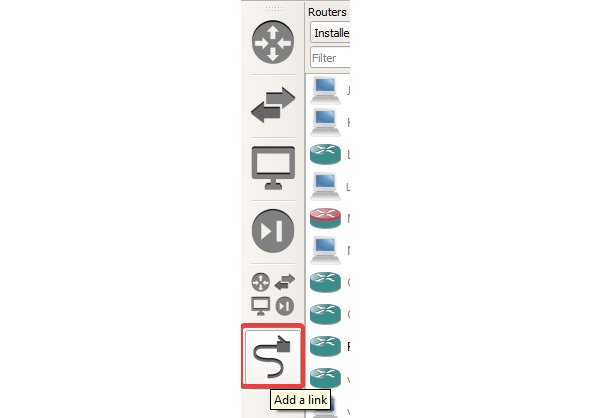

Рисунок 18 – Add a Link
Рисунок 19 – Выбор интерфейса для подключения кабеля

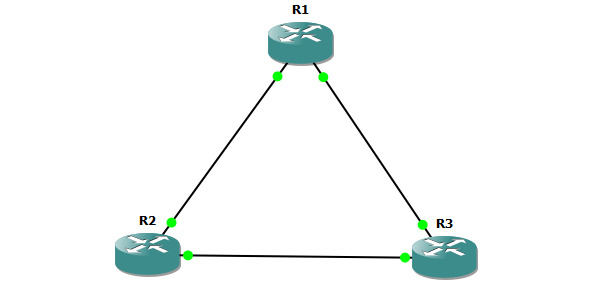

Рисунок 20 – Пример подключения маршрутизаторов
