25-мм броневые листы защищали танк от 20-мм бронебойных снарядов пушки «Эрликон» на дистанциях свыше 250 м. Что касается противотанкового ружья vz.31, то его пулю 25-мм и 15-мм листы выдерживали на любой дистанции; 12-мм броня пробивалась с дальности до 100 м, а 8-мм со 125 м.
Между боевым и силовым отделениями была установлена моторная огнеупорная перегородка толщиной 5 мм с двумя люками для доступа из боевого отделения к агрегатам двигателя. Со стороны силового отделения моторная перегородка покрывалась асбестом.
Механик-водитель и радист располагались в передней части боевого отделения: первый справа, второй слева.

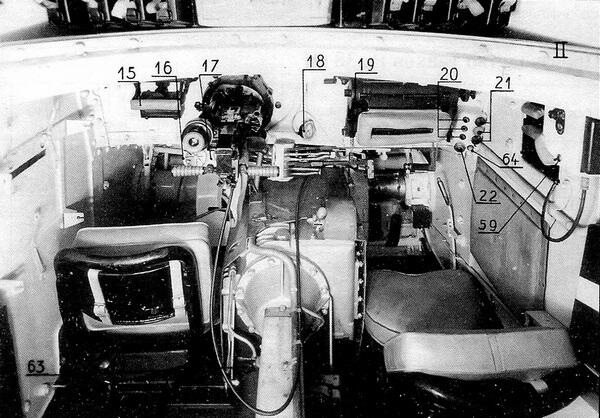

Отделение управления танка LT vz.38. Справа место механика-водителя, слева стрелка-радиста.
Перед механиком-водителем в лобовом листе корпуса находился прибор наблюдения размерами 203х82 мм, оборудованный поворотным эпископом, который мог фиксироваться в любом положении, а при необходимости заменяться стеклоблоком «триплекс» толщиной 50 мм. Снаружи прибор защищала откидная броневая крышка толщиной 28 мм со смотровой щелью. Крышка имела механизм согласования: когда эпископ снимался, она автоматически закрывалась, и открыть ее было можно только после установки стеклоблока. Справа от механика-водителя в бортовом листе корпуса был установлен неподвижный эпископ такого же типа, что и смонтированный в командирской башенке, он также мог заменяться стеклоблоком. В распоряжении радиста имелся смотровой прибор более простого типа и меньшего размера (130x60 мм) со стеклоблоком и откидной броневой крышкой.
В центре лобового листа монтировалась шаровая установка курсового пулемета, допускавшая ведение огня по горизонту в секторе 28°. Угол возвышения составлял +10°, склонения -10°. Телескопический прицел пулемета был встроен в прибор наблюдения механика-водителя. Правда, ведение огня допускалось только при открытой крышке смотрового прибора. Спуск осуществлялся с помощью троса Боудена.

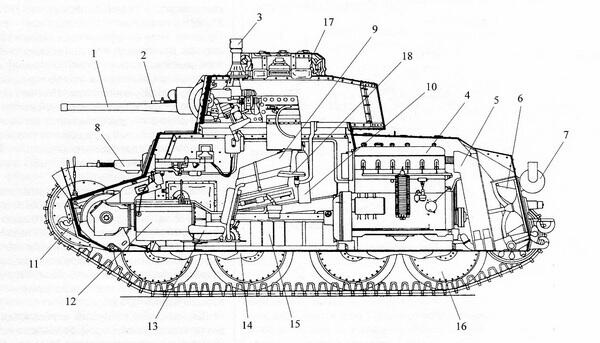

1 37-мм пушка; 2 7,92-мм пулемет ZB vz.37; 3 перископический прибор наблюдения; 4 двигатель; 5 радиатор; 6 вентилятор; 7 глушитель; 8 курсовой пулемет ZB vz.37; 9 ящик с 37-мм выстрелами; 10 огнетушитель; 11 буксирный крюк; 12 коробка передач; 13 сиденье стрелка-радиста; 14 тележка подвески; 15 коробки с пулеметными патронами; 16 опорный каток; 17 командирская башенка; 18 сиденье наводчика.

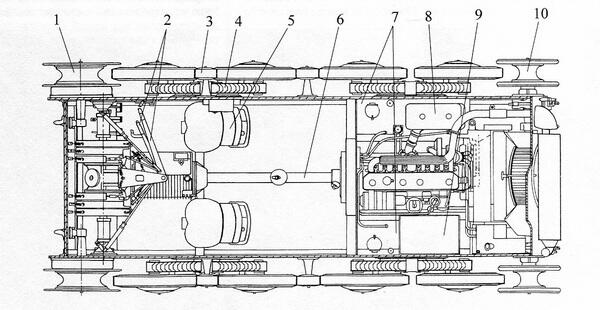

1 ведущее колесо; 2 рычаги управления; 3 поддерживающий каток; 4 рессора; 5 сиденье механика-водителя; 6 карданный вал; 7 топливные баки; 8 воздушный фильтр; 9 аккумулятор; 10 направляющее колесо.
Механик-водитель мог стрелять из курсового пулемета, предварительно зафиксировав его в центральном положении. При этом эффективный огонь велся на дистанции 300 м.
Для посадки механика-водителя и радиста в танк служил прямоугольный люк, расположенный в передней части крыши подбашенной коробки и закрывавшийся двухстворчатой крышкой.

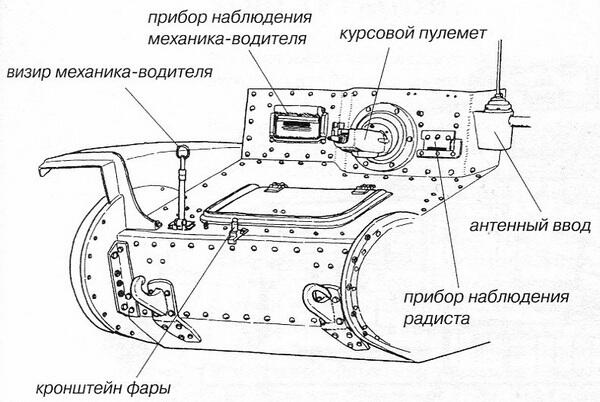

Лобовая часть корпуса танка Pz.38 (t) Ausf.A.
Башня размещалась над средней частью корпуса танка на башенном погоне с диаметром в свету 1265 мм. На крыше башни устанавливалась неподвижная цилиндрическая командирская башенка диаметром 570 мм. Толщина ее стенок 15 мм, крыши 8 мм. Башенка была оборудована четырьмя эпископами. Кроме того, в распоряжении командира имелся монокулярный перископический прибор наблюдения с полем зрения 20° и 2,6-кратным увеличением. Помимо посадочного люка, в крыше башенки выполнялись два лючка для флажковой сигнализации днем и световой сигнализации ночью.
В лобовом листе башни имелись амбразуры для установки пушки, пулемета и телескопического прицела.

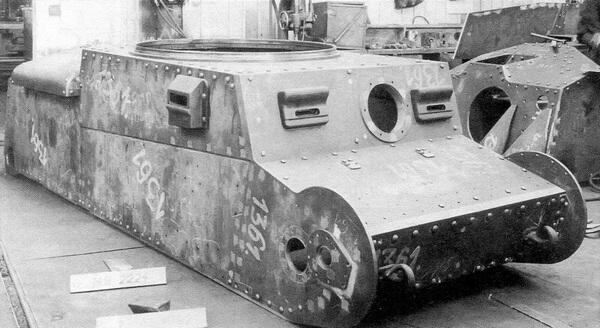

Корпус танка Pz.38 (t) Ausf.G в цехе завода ВММ.

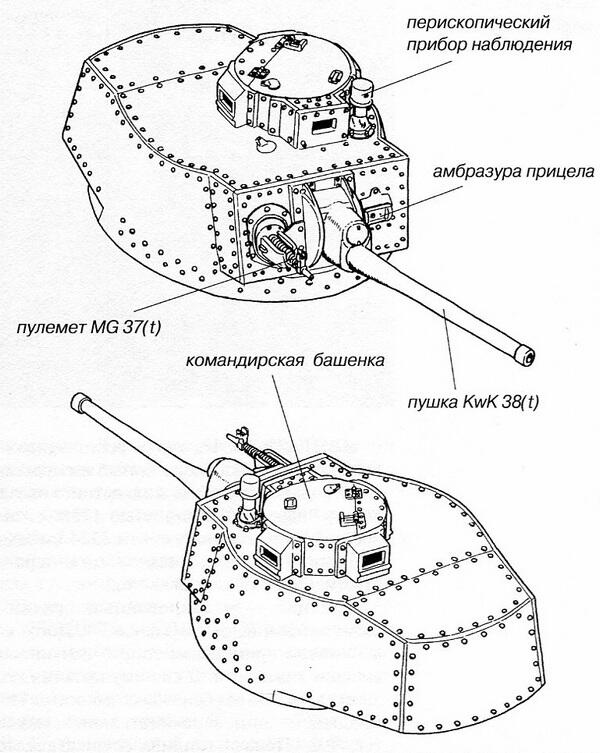

Башня танка Pz.38 (t) Ausf.А.
ВООРУЖЕНИЕ. На танке устанавливалась 37-мм пушка UV vz.38 (заводское обозначение фирмы Škoda А7, обозначение в Вермахте KwK (t) L/47,8) с длиной ствола 50 калибров (1858 мм). Орудие оснащалось полуавтоматическим клиновым затвором, обеспечивавшим скорострельность до 15 выстр./мин. Угол возвышения составлял +25°, склонения -10°. Масса орудия 275 кг.
ВООРУЖЕНИЕ. На танке устанавливалась 37-мм пушка UV vz.38 (заводское обозначение фирмы Škoda А7, обозначение в Вермахте KwK (t) L/47,8) с длиной ствола 50 калибров (1858 мм). Орудие оснащалось полуавтоматическим клиновым затвором, обеспечивавшим скорострельность до 15 выстр./мин. Угол возвышения составлял +25°, склонения -10°. Масса орудия 275 кг.
Для стрельбы из пушки использовались два типа выстрелов: с бронебойными и осколочно-фугасными снарядами. Масса выстрела с бронебойным снарядом 1,47 кг, масса снаряда 0,85 кг, начальная скорость 750 м/с, дальность выстрела 1500 м. Масса выстрела с осколочно-фугасным снарядом была несколько меньше 1,42 кг при массе снаряда 0,825 кг; начальная скорость 730 м/с; дальность выстрела при угле возвышения 5° 4000 м. С 1940 года использовались также выстрелы PzGr 40 с подкалиберными снарядами, имевшими массу 0,368 кг и начальную скорость 1040 м/с.
Боекомплект пушки включал 90 выстрелов. Большая его часть размещалась в нише башни в восьми металлических магазинах по шесть выстрелов в каждом. На магазинах с бронебойными выстрелами (5 шт.) наносилась специальная маркировка в виде широкой белой полосы.
