Характерные особенности конструкции корпуса и размещения снаряжения танка Pz.38 (t) Ausf.А.
Немцы увеличили экипаж танка до четырех человек, усилили бронировку шаровой установки курсового пулемета и установили свое радиооборудование. В оригинальном чехословацком варианте танк оснащался радиостанцией vz.37 с двумя антеннами штыревой и поручневой. Сохранив последние, немцы установили свою радиостанцию Fu 5. Кроме того, использовались ящики для амуниции германского образца.
Танки модификации Ausf.В производились с января по май 1940 года. За это время было выпущено 110 машин. На них ликвидировали поручневую антенну, смонтировали немецкую фару Notek, немного изменили амбразуру прицела пушки. На некоторых танках уже в войсках, например, в 19-й танковой дивизии, устанавливали приборы дымопуска.

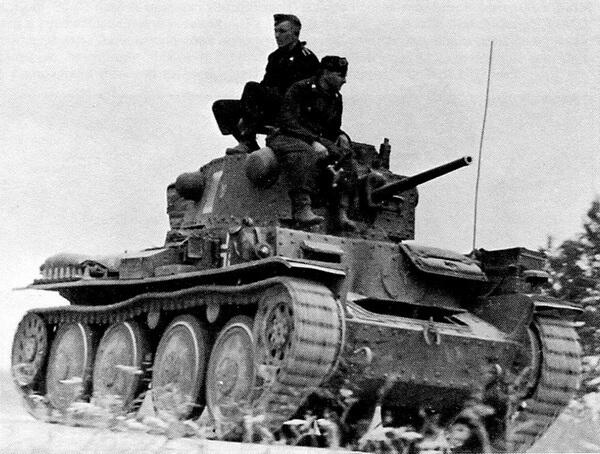

Pz.38 (t) Ausf.В из состава 9-й танковой дивизии Вермахта. Восточный фронт, лето 1941 года. Судя по отсутствию курсового пулемета, это командирская машина.
Эта серия также состояла из 110 единиц и выпускалась с мая по август 1940 года. Боевые машины модификации С отличались наличием радиоантенны германского образца, измененным расположением глушителя и кольцевой бронировкой башенного погона.
Танки модификации Ausf.В производились с января по май 1940 года. За это время было выпущено 110 машин. На них ликвидировали поручневую антенну, смонтировали немецкую фару Notek, немного изменили амбразуру прицела пушки. На некоторых танках уже в войсках, например, в 19-й танковой дивизии, устанавливали приборы дымопуска.
Pz.38 (t) Ausf.В из состава 9-й танковой дивизии Вермахта. Восточный фронт, лето 1941 года. Судя по отсутствию курсового пулемета, это командирская машина.
Эта серия также состояла из 110 единиц и выпускалась с мая по август 1940 года. Боевые машины модификации С отличались наличием радиоантенны германского образца, измененным расположением глушителя и кольцевой бронировкой башенного погона.
В конструкции 105 танков модификации D, выпушенных в сентябре ноябре 1940 года, с учетом опыта боевых действий в Польше и Франции, изменили лобовой лист корпуса. Теперь он стал прямым и на части машин его толщину довели до 50 мм, усилив штатную 25-мм броню накладкой такой же толщины.
С ноября 1940 по май 1941 года было изготовлено 275 танков модификации Е, представлявших собой вариант D с усиленным бронированием. Толщина лобовых листов корпуса и башни была доведена до 50 мм (25+25 мм), бортовых до 30 мм. Масса машины возросла до 10,14 т, в связи с чем пришлось увеличить число листов в рессорах передних тележек подвески с 14 до 15. Кольцевую накладку вокруг амбразуры башенного пулемета ликвидировали, а на левой надгусеничной полке смонтировали большой ящик для снаряжения.
По окончании производства танков модификации Е, с мая по октябрь 1941 года заводские цеха покинули 250 машин модели F, отличавшейся от предыдущей лишь мелкими деталями, например, кронштейнами для крепления канистр.

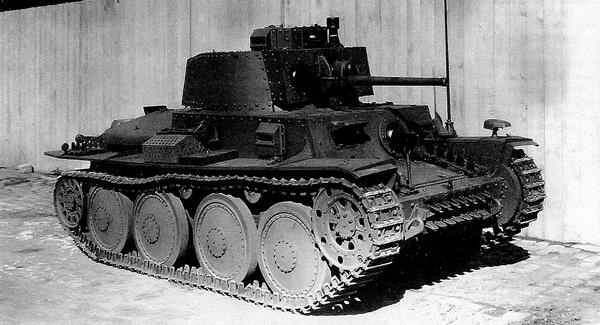

Легкий танк Pz.38 (t) Ausf.E или F во дворе завода фирмы ВММ. Обращает на себя внимание массивная прямая лобовая плита корпуса.
Одновременно с Ausf.F с мая по сентябрь 1941 года выпускались танки варианта S. Их заказала Швеция еще в конце 1939 года, но в 1940-м немцы конфисковали всю серию из 90 единиц. Танки Ausf.S были идентичны машинам вариантов А С, за исключением 50-мм лобовой брони.
Верхний лобовой лист корпуса танка Pz.38 (t).

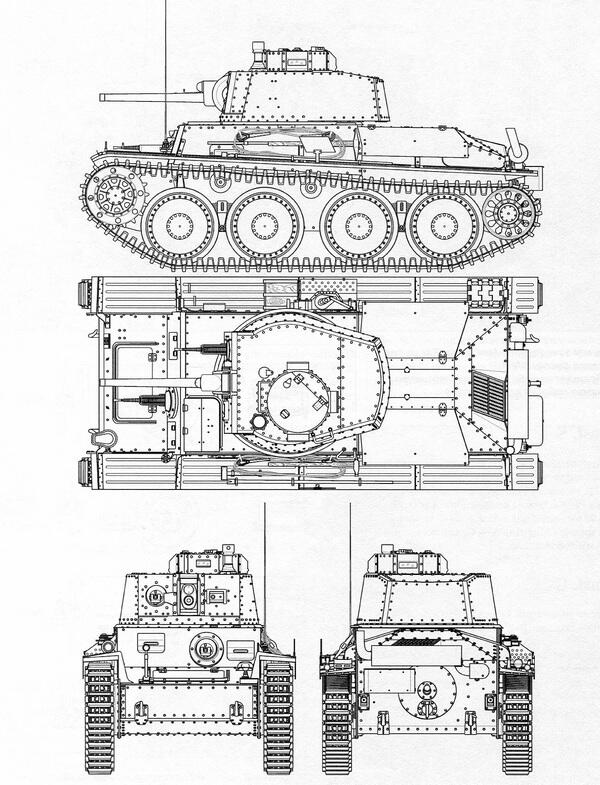

Pz. 38 (t) Ausf.G. Чертеж выполнил В. Мальгинов.
После нападения Германии на СССР поступил заказ на 1000 танков в двух сериях 500 Ausf.G и 500 Ausf.Н. Однако с октября 1941 года по октябрь 1942-го выпустили только 306 единиц Ausf.G, остальные шасси этой модели использовались при изготовлении истребителей танков Marder. Для самоходно-артиллерийских установок и истребителей танков были задействованы и все шасси варианта Н.
Конструктивно боевые машины версии G отличались от танков модификаций Е и F лишь тем, что лобовые броневые листы их корпусов выполнялись не составными, а цельными.
Один из последних серийных танков Pz.38 (t) Ausf.G, изготовленный 2 июня 1942 года. Фара Notek установлена не на левом крыле, а на лобовом листе корпуса, что было характерным для танков поздних выпусков.
Несколько десятков танков модификаций В G были переоборудованы в командирские танки Panzerbefehlswagen 38 (t). На них демонтировали курсовые пулеметы (отверстие под шаровую установку заглушили круглой бронекрышкой), а вместо пушки установили ее деревянный макет. Командирские танки ротного звена оснащались радиостанциями Fu 5 и Fu 6, батальонного и полкового Fu 5 и Fu 8. Первые имели штыревые антенны, вторые штыревые и поручневые. Кроме того, на командирских танках устанавливались гирополукомпасы.
ОПИСАНИЕ КОНСТРУКЦИИ
Машина имела классическую компоновку с передним расположением трансмиссии.
КОРПУС и БАШНЯ собирались из катаных броневых листов на каркасе из уголков с помощью клепки. До высоты 1 м все клепаные соединения выполнялись водонепроницаемыми. Лобовые листы имели толщину 25 мм, бортовые и наклонные 15 мм. Толщина листов, располагавшихся с наклоном более 30°, 12 мм. Днище и крыша корпуса защищались 8-мм броней. Броневым прикрытием обеспечивались и опорные катки, диски которых имели толщину 6 мм.
