Стоит отметить, что розетки и выключатели в современной квартире так же являются и элементами дизайна существует огромный выбор электроустановочных изделий разных цветов и оттенков, изготовленных с применением различных материалов. Диапазон цен тоже велик, но лучше выбирать элементы как минимум средней ценовой категории самые дешевые при установке просто разваливаются в руках.
За ориентир можно считать продукцию таких фирм, как АВВ (серия BASIC 55), SCHNEIDER ELECTRIC (серия UNICA) и Legrand (серия VALENA).
Марки проводов и кабелей
Наиболее распространенные (и соответствующие всем требованиям) марки кабеля для электропроводки в квартире NYM и ВВГнг.

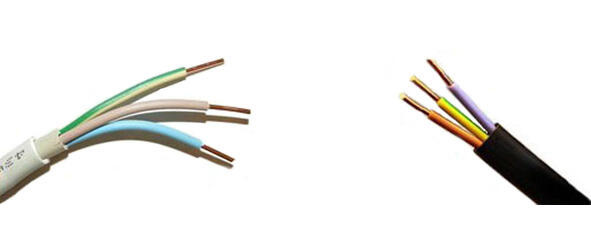

Кабель для электропроводки в квартире. Слева NYM, справа ВВГнг.
NYM
Кабель с медными жилами и изоляцией из поливинилхлоридного пластиката (ПВХ).Маркировка NYM расшифровывается следующим образом:
N указывает но то, что кабель произведен в соответствии с немецким стандартом DIN VDE
Y изоляция из ПВХ
M монтажный (назначение кабеля)
J наличие желто-зеленой жилы (NYM-J)
Стоит отметить, что кабель марки NYM был разработан на Западе, а в нашей стране его изготавливают по лицензии или по техническим условиям (ТУ). В первом случае (по лицензии) кабель полностью соответствует немецкому стандарту DIN VDE (на оболочке имеется маркировка VDE). В свою очередь кабель, произведенный по ТУ, несколько отличается от своего аналога, причем не в лучшую сторону. Этот момент следует учесть при покупке кабеля марки NYM.
ВВГнг
Кабель с медными жилами, маркировка расшифровывается следующим образом:
В ПВХ-изоляция
В ПВХ-оболочка
Г отсутствие защитного покрова
нг не поддерживает горения; рекомендуются при прокладке в жилых помещениях.
нг-LS не поддерживает горения; с пониженным дымо- и газовыделением (ВВГнг-LS) рекомендуются при прокладке в жилых помещениях.
Применение таких проводов, как ПВС или ШВВП для электропроводки в квартирах не допускается.
Электрощиты
Что такое квартирный электрощит, я думаю, все знают грубо говоря, это ящик, в котором установлен электросчетчик и аппараты защиты. Начнем с ящиков они бывают встраиваемые и накладные и изготавливаются из пластика или металла. Встраиваемые электрощиты смотрятся наиболее эстетично, практически не портят «дизайн» квартиры, но установка таких щитков, во-первых дороже, а во-вторых не всегда возможна для их монтажа требуется ниша в стене, а если стена бетонная, то изготовить ее весьма проблематично. Более того, в панельных домах данные работы вообще могут привести к нарушению несущей способности стены.
Если говорить о накладных щитках то они просто крепятся к стене, все быстро и просто. Единственный недостаток в том, что он . накладной. Далеко не всем это по душе. С другой стороны, если установить встраиваемый щиток не представляется возможным, то можно подобрать симпатичный накладной импортных производителей (например, АВВ или SCHNEIDER ELECTRIC).
Квартирные электрощиты
Если говорить о материале то тут дело вкуса. Металлические, конечно, покрепче, но если поставить не самый дешевый пластиковый щит то, как показывает многолетняя практика, он без проблем прослужит долгие годы.
Внутренняя часть электрощита, независимо от вида и страны производителя, выглядит примерно одинаково: DIN рейки, на которые устанавливается оборудование, и шины N и PE для подключения нулевых и защитных проводников (фото).
Что касается размеров электрощитов, то здесь все зависит от количества модулей, которые в него можно установить. К примеру, щит на 9, 12, 24 или 36 модулей (бывают и больше). Один модуль это место под один автоматический выключатель (18мм).
Электрощит
Электросчетчики
Электросчетчики бывают однофазными и трехфазными и выбор, в данном случае, зависит только от схемы распределения электроэнергии. Далее счетчики делятся на однотарифные и многотарифные. Последние несколько дороже, но их применение позволяет значительно сократить расходы на электричество (выбор, на мой взгляд, очевиден).

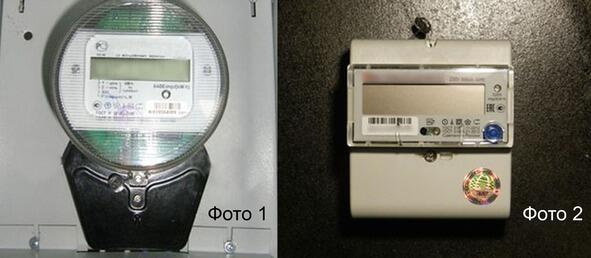

Также счетчики могут отличаться по способу установки: либо на отдельную площадку (фото 1), либо на Din-рейку (фото 2). Счетчики, устанавливаемые на Din-рейку достаточно компактные, что является их несомненным достоинством.
При покупке электросчетчика можно обратить внимание и на отечественных производителей здесь все не так безнадежно, как с электрощитами. Скорее, даже, наоборот. Стоят они относительно не дорого, а качество на высоте.
Аппараты защиты
Самые распространенные аппараты защиты, устанавливаемые в квартирах это автоматические выключатели, устройства защитного отключения (УЗО) и дифференциальные автоматы.
Расписывать конструктивные особенности, я думаю, великого смысла нет: информации много, но, при использовании качественной продукции, на выбор или монтаж она никак не влияет. Лучше кратко и по делу.
Автоматические выключатели
Автоматические выключатели служат для защиты кабеля от токов короткого замыкания и перегрузок. Бывают 1-, 2- и 3-х полюсные. В квартирах, как правило, используются однополюсные (однофазные).
Производятся автоматы разных номиналов начиная от 6 ампер (далее 10, 16, 20, 25, 32, 40, 50, 63 и др.). Номинал автомата это максимальная величина тока, которую он может через себя пропустить. Если ток в линии превысит номинал автомата, то через некоторое время автомат отключается.
