Также автоматы имеют разные характеристики срабатывания. Для жилых помещений следует выбирать автоматы с характеристикой С (С6, С10, С16 и т.д.).
Устройства защитного отключения (УЗО)
Устройства защитного отключения (УЗО) служат для защиты человека от поражения электрическим током (на 10мА и на 30мА) и защиты электропроводки от возгораний (на 100 и 300мА). Используются только в паре с автоматическими выключателями, так как не предназначены для защиты от коротких замыканий и перегрузок на линии (номинал УЗО, указанный в Амперах это всего лишь «пропускная способность» УЗО).
Дифференциальные автоматы
Дифференциальные автоматы это устройства, которые объединяют в себе функции обычного автомата и УЗО (защищают от коротких замыканий, перегрузок и токов утечки). По характеристикам все то же самой, что у автоматов и УЗО (к примеру, дифавтомат С6А 10 мА).
Автоматический выключатель, УЗО и дифференциальный автомат
В целом, аппараты защиты отвечают за безопасность и экономить на них не стоит. Одни из лучших марок это АВВ и Legrand. Отечественные и китайские аппараты защиты, мягко сказать, не отличаются высоким качеством, и к установке я бы их не рекомендовал.
Инструмент
Инструмент для монтажа электропроводки в квартире условно можно разделить на две части: инструмент для электротехнических работ и инструмент для штробления стен. Для того, чтобы выполнить все работы, кроме штробления достаточно хорошего перфоратора и качественного набора ручного инструмента: отвертки, кусачки, пассатижи и т. п. В общем ничего сверхъестественного.
Для штробления потребуется гораздо больше вложений, хотя, если стены из газобетона или пустотелого кирпича, можно обойтись одним перфоратором. Если же все стены монолит, то с перфоратором можно ковыряться достаточно долго. В идеале потребуется болгарка, штроборез и промышленный пылесос а это удовольствие не из дешевых.
Для штробления потребуется гораздо больше вложений, хотя, если стены из газобетона или пустотелого кирпича, можно обойтись одним перфоратором. Если же все стены монолит, то с перфоратором можно ковыряться достаточно долго. В идеале потребуется болгарка, штроборез и промышленный пылесос а это удовольствие не из дешевых.
Если средства позволяют, то для ускорения и облегчения работ можно приобрести шуруповерт в процессе монтажа придется закрутить далеко не один саморез.
Часть 2 Правила монтажа электропроводки в квартире
Маркировка проводов и кабелей
Для передачи и распределения электроэнергии от электростанций до потребителей используется трехфазная система электроснабжения. При этом для подключения к «электросети» жилых помещений может использоваться как одна фаза, так и все три (для подключения квартир, как правило, используется одна фаза).
Буквенная маркировка.
Для обозначения фаз, а также нуля и «заземления» используются следующие символы:
фаза 1, фаза 2, фаза 3 L1, L2, L3 соответственно (ранее для этого использовались латинские буквы А, В, С; на сегодняшний день такой тип маркировки не применяется).
N ноль
PE земля
Цветовая маркировка.
До 1-го января 2011 года, согласно ПУЭ, использовалась следующая маркировка:
Фаза 1 (L1 или А) желтый цвет.
Фаза 2 (L2 или В) зеленый цвет.
Фаза 3 (L3 или С) красный цвет.
Ноль (N) синий цвет.
Земля (PE) желто-зеленый цвет.
С 1-го января 2011 года, согласно ГОСТ Р 504622009, должна применяться вот такая маркировка:
Фаза 1 (L1) коричневый цвет.
Фаза 2 (L2) чёрный цвет.
Фаза 3 (L3) серый цвет.
Ноль (N) синий цвет.
Земля (PE) желто-зеленый цвет.
99.9% потребителей электроэнергии жилых помещений это однофазная нагрузка: освещение, бытовая техника, оргтехника и т. д. (как исключение электроплита, при условии, что в квартиру сделан трехфазный ввод). Для подключения однофазной нагрузки требуется одна фаза, ноль (N) и земля (PE). Если электропроводка смонтирована с соблюдением всех правил, то ноль (N) это синий провод, земля (PE) желто-зеленый провод. Фазный провод может быть коричневого, черного, серого, красного или белого цвета (фото).
Цветовая маркировка кабеля в жилых помещениях.
Ввод в квартиру
Как уже говорилось ранее, для передачи и распределения электроэнергии от электростанций до потребителей используется трехфазная система электроснабжения. При этом для подключения к «электросети» жилых помещений, в основном, используется только одна фаза. Другими словами, в этажный щиток «приходит» три фазы, ноль и земля, а непосредственно для подключения квартиры используется одна фаза, ноль и земля:

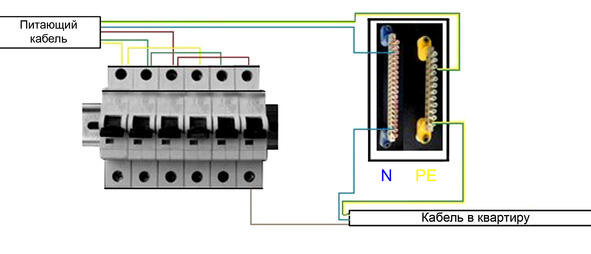

Однофазный ввод в квартиру.
В последнее время в некоторых новых домах используется трехфазное подключение квартир. В таких случаях схема выглядит следующим образом:
Трехфазный ввод в квартиру.
Затем кабель от этажного щита заводится в квартиру и подключается к счетчику электроэнергии. Далее, от электросчетчика, через аппараты защиты, электроэнергия распределяется по квартире:
При трехфазном подключении, по большому счету, изменится только количество фаз, а счетчик в квартирном щите будет трехфазным.
Стоит отметить, что подключение «отходящих линий» в квартирном щите так, как изображено на схеме, будет работать только при установке однофазных автоматических выключателей. При установке УЗО, дифавтоматов и др. оборудования схема будет немного другой но об этом речь пойдет чуть позже, в главе «Сборка электрощита». В целом, данная схема применяется в строящихся домах, а так же при реконструкции старого фонда.
