Электропроводка в квартире
Своими руками
Дмитрий Федоров
© Дмитрий Федоров, 2016
Введение
Здравствуйте, уважаемые читатели. Обычно в подобных книгах по электрике в этом месте пишут про электростанции, электроны, законы Ома и прочее, прочее, прочее. Да, безусловно, это очень важная информация, но предлагаю сломать стереотипы и сразу перейти к сути вопроса как выполнить монтаж электропроводки в квартире своими руками. Начать предлагаю с общей информации (немного теории) по квартирной электропроводке и применяемым материалам, далее перейти к общим принципам монтажа силовой электропроводки и слаботочных сетей в квартирах и на основе этой информации заняться расчетам. Полноценный проект электроснабжения делать не будем, а поступим, как профессиональные электрики: составим план сети освещения, розеточной и слаботочной сети, а также подберем «начинку» электрощита. Этой теме отведена значительная часть книги, так как грамотные расчеты это уже половина работы. Вторая часть книги будет посвящена непосредственно монтажу сборке электрощита, прокладке кабеля, установке монтажных коробок, розеток и выключателей, светильников и т. д. Такой вот краткий план.
Итак, приступим.
Часть 1 Электропроводка в квартире
Виды электропроводки в квартир
Существует лишь два вида электропроводки в квартире скрытая или открытая (наружная). Каждый из этих видов электропроводки имеет свои достоинства, недостатки и особенности.
Скрытая электропроводка
На сегодняшний день это самый распространенный вид квартирной электропроводки. При монтаже все провода и кабели «утапливаются» в стены, а розетки, выключатели и другая электрофурнитура устанавливаются в монтажные коробки или, как их еще называют подрозетники, благодаря чему механизмы розеток и выключателей так же оказываются скрытыми в стене. В результате, при грамотном и продуманном монтаже скрытой электропроводки видимыми остаются только необходимые элементы электрики электрощит, электрофурнитура, расположенная в удобных местах и осветительные приборы.
Скрытый монтаж электропроводки в квартире
Основной особенностью скрытой электропроводки является тот факт, что её монтаж производится до начала отделочных работ. Связано это в первую очередь со штроблением стен, устройством отверстий для монтажных коробок и т. п. Стоит сказать, что эти работы занимают значительное количество времени (монтаж проводки в однокомнатной квартире длится около 5 дней); кроме того, штробление процесс достаточно шумный, поэтому работы должны производиться исключительно в будние дни.
Открытая электропроводка
Открытая электропроводка, несмотря на многие преимущества перед скрытой, в квартирах практически не применяется. Причина банальна кабели, проложенные открыто или в кабель-каналах на стенах и потолках вряд ли впишутся в интерьер современной квартиры. Если это, конечно, не интерьер в стиле «ретро» (правда и материалы для такой проводки используются особенные). Но это скорее исключение.

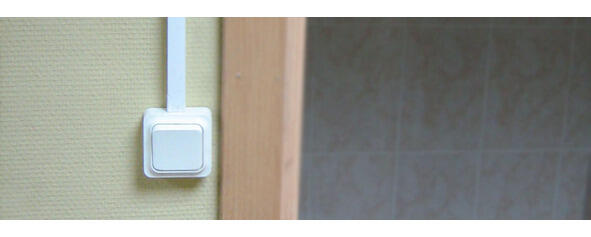

Открытая электропроводка в кабель-каналах.
В основном открытая электропроводка в квартире используется для небольших работ, при которых штробление будет просто нецелесообразным: подключение бытовой техники, добавления нескольких новых розеток и т. п. В таких случаях идеально подойдет электропроводка в кабель-каналах. Внешний вид квартиры она, конечно же, лучше не сделает, но и ремонтировать все помещение из-за пары розеток не придется.
Розетки и выключатели
Розетки, выключатели, диммеры или по-другому электроустановочные элементы делятся на две основные группы: для скрытой установки и накладные. Накладные элементы устанавливаются непосредственно на поверхность стены, но выглядит все это не очень эстетично, поэтому в квартирах используются в редких случаях.

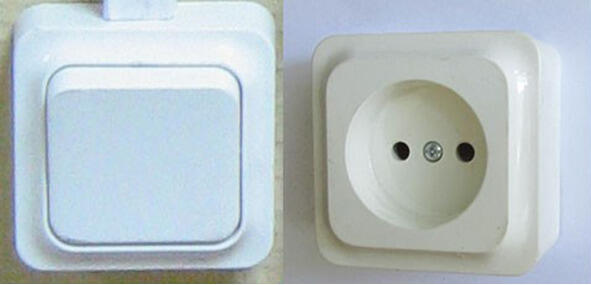

Накладные элементы
Элементы для скрытой установки монтируются в подрозетники (монтажные коробки). Если стены бетонные или кирпичные, то используются монтажные коробки для установки в бетон (фото 1). Для гипрочных перегородок существуют специальные коробки фото 2.
Монтажные коробки

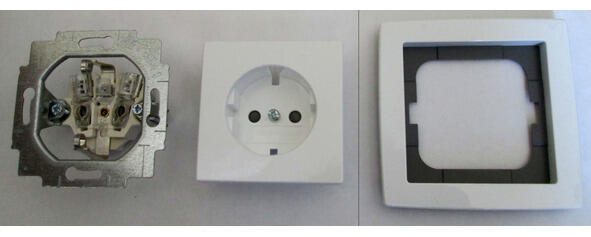

В большинстве случаев элементы для скрытой установки состоят из механизма с накладкой и рамки:
Розетка скрытого монтажа

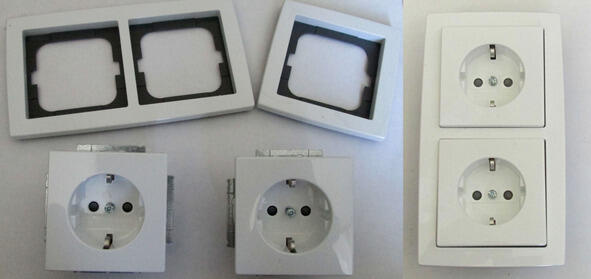

Рамки бывают 1,2,3,4 и 5-постовые, т.е. в один ряд можно установить до 5-ти механизмов розеток, выключателей или других устройств.
Розетки скрытого монтажа
Помимо электрических розеток и выключателей есть и другие элементы переключатели, диммеры, сетевые розетки для подключения интернета и телефона, телевизионные розетки, датчики движения, терморегуляторы и многое другое. В плане установки все точно то же самое: монтажная коробка, механизм с накладкой и рамка.

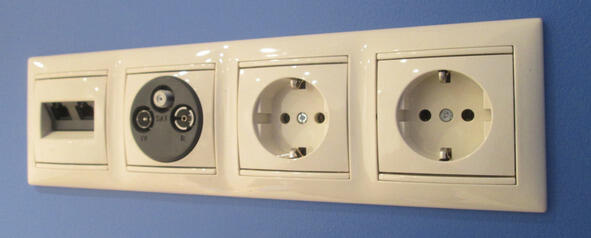

Сетевая, телевизионная и две электрических розетки в одной рамке
В линейке продукции большинства производителей имеются двойные розетки, устанавливаемые в одну монтажную коробку. С одной стороны, применение таких розеток в два раза уменьшает трудоемкость и стоимость работ и материалов, с другой данные розетки толще обычных, что нравится далеко не всем.

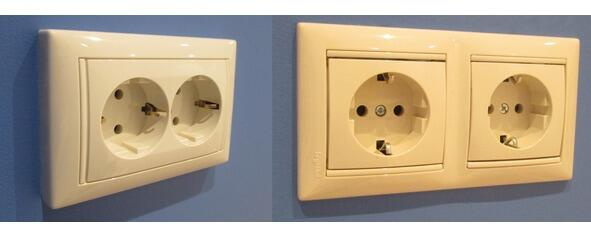

Слева двойная розетка, устанавливаемая в одну монтажную коробку, справа две розетки в двойной рамке.
