6. Окно ЦИВ с номером MMSI, координатами и обозначением источника информации (GPS).
Включение радиостанции, регулировка громкости и настройки антенны

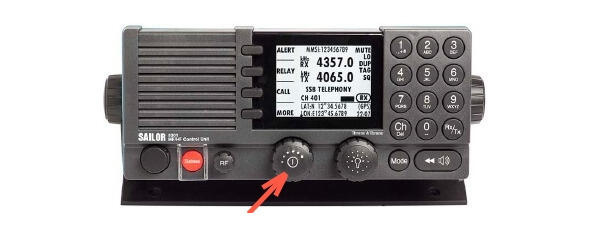

Рис. 4. Ручка включения радиостанции и регулировка громкости.
Эта ручка радиостанции (Рис. 4) выполняет двойную функцию: кнопка включения/выключения и регулировка громкости. Её функции см. в таблице 2.
Таблица 2. Фунции кнопки включения и регулировки громкости.
Выбор режима работы: SSB, AM, DSC или TELEX
Нажмите кнопку Mode, чтобы выбрать режим работы радиостанции.
Рис. 5. Выбор режима работы.
SSB: в этом режиме MF/HF радиостанция ведет прием в режиме однополосной телефонии на одной частоте (RX) и передает на соответствующие частоте передатчика (TX).
В режиме АМ работают, в основном, широковещательные радиостанции.
DSC: радиостанция ведет наблюдение на одном канале ЦИВ для приема вызовов ЦИВ.
TLX-SHIP или TLX-COAST: радиостанция настроена на один телексный канал для связи с использованием телексного терминала (SAILOR 6006A Message Terminal).
Кроме того, радиостанция может перейти на специальный режим ЦИВ для последующей связи или может быть набрана частота, относящаяся к другому конкретному режиму.
Выбор частотного канала ITU
Чтобы выбрать канал ITU, нажмите кнопку Ch и поверните ручку настройки. (Рис. 6.)
Рис. 6. Выбор канала.
Поверните ручку настройки или
Наберите нужный канал на клавиатуре.
Набор частоты приемника и передатчика
Введите частоту приемника (RX) и передатчика (TX), используя кнопку RX/TX и клавиатуру.
Сначала нажмите на кнопку RX/TX (Рис.7.), затем введите частоту приемника (RХ).

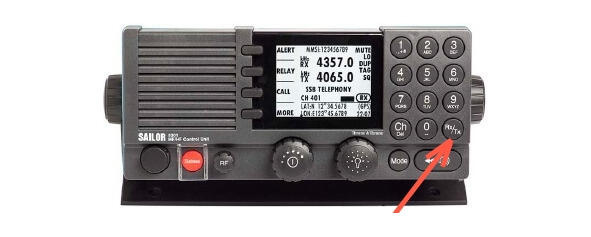

Рис. 7. Кнопка переключения частот приемники и передатчика.
Второе нажатие на кнопку RX/TX позволяет ввести частоту передатчика (ТХ).
Нажмите и удерживайте кнопку RX/TX для ввода симплексных частот. Одна и та же частота устанавливается на приемнике и передатчике.
Для точной подстройки частоты в радиотелефонии, нажмите ручку настройки: (Табл. 3.)
Таблица 3. Точная настрой частоты приемника и передатчика.
Регулировка усиления по высокой частоте RF gain
Рис. 8. Регулировка усиления по высокой частоте.
Ручка настройки усиления приемника по высокой частоте (RF) (Рис. 8) используется для регулировки слышимости входящего сигнала.
Если вращать ручку RF по часовой стрелке: усиление увеличивается до максимальной чувствительности приемника.
Если вращать ручку RF против часовой стрелки: усиление уменьшается до минимальной чувствительности приемника.
Усиление приемника тем больше, чем больше оно отображается на индикаторе дисплея и, соответственно, становится больше громкость приема. После ввода новой частоты приема усиление RF автоматически устанавливается на максимум.
Функция RF работает только в режиме SSB-телефонии и не действует во всех других режимах.
Функции программных клавиш
Рис. 9. Функциональные клавиши.
Ряд функций радиостанции осуществляется с помощью четырех функциональных клавиш, расположенных слева от дисплея. (Рис. 9) Текущие функции программируемых клавиш на дисплее отображается рядом с программными клавишами.
Используйте программную клавишу MORE, чтобы вывести дополнительные функции программных клавиш.
В режиме ожидания доступны следующие функции (Табл. 4.):
Таблица 4. Функции программных клавиш.
a. Только в режиме SSB mode.
b. Не доступен в режиме WATCH.
Информация о координатах судна и MMSI
Рис. 10. Информация о координатах судна и MMSI
Информация о координатах судна и MMSI (Рис. 10) отображается в нижней части дисплея: последнее определение координат, поступающих от подключенного приемника GPS, время UTC, статус GPS и MMSI.
Ввод координат судна вручную.
Нажмите программную клавишу SETUP. Если ее нет на дисплее, нажмите несколько раз программную клавишу MORE пока SETUP не появится на дисплее.
Нажмите программную клавишу со стрелкой или, чтобы выбрать DSC SETUP.
Нажмите ручку настройки, чтобы выбрать Position & MMSI.
Введите текущие координаты и время UTC:
Latitude (LAT),
Longitude (LON)
UTC time (POS UTC)
Поверните и нажмите ручку настройки, чтобы выбрать значение, которое вы хотите изменить. Затем с помощью клавиатуры или, нажимая и поворачивая ручку настройки, введите текущие значения координат судна и время UTC.
После ввода времени UTC, на дисплее появляется надпись SAVE. При необходимости вы можете очистить все данные о позиции судна, нажав клавишу CLEAR. Нажмите SAVE и затем EXIT, чтобы вернуться в обычный режим работы. На дисплее появляется надпись «Man» в нижнем правом углу.
После ввода данных вручную или отключения от GPS, появится надпись у программной клавиши UseGPS, если GPS доступен. Нажмите эту функциональную клавишу, если вы решите использовать данные от подключенного GPS.
Если данные от GPS исчезают, через 10 минут на дисплее появляется предупреждение, после чего можно вручную ввести координаты и время UTC, как описано выше.
Информация о каналах связи

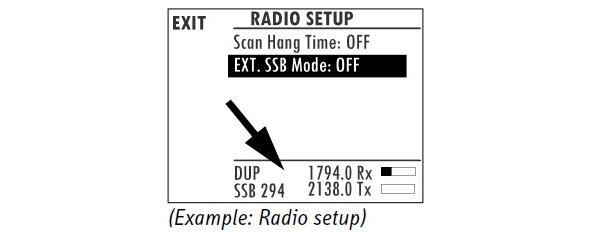

Рис. 11. Информация о каналах связи
При выполнении некоторых функций и настроек, частота канала и радиотелефонная информация отображается в нижней части дисплея. При этом вы можете изменить частоты настройки. (Рис. 11)
