Благодаря линейному электрическому эффекту поле приводит к ФР эффекту:
где rij электрооптические коэффициенты. Уравнение (6) записано в главой системе координат. После освещение поле сохраняется в кристалле длительное время благодаря захвату неравновесных электронов и дырок. Этот механизм захвата ответствен за оптическую память. Стирание может осуществляться путем отжига кристалла при 170С. Имеются и другие метода стирания.

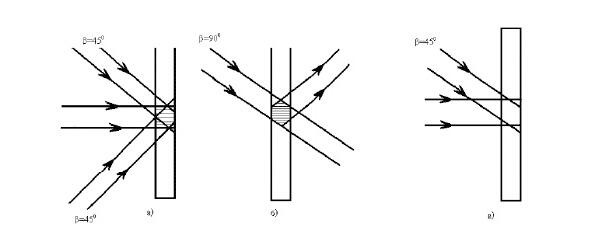

В высокоомных кристаллах ZnS, можно наблюдать ФР эффект, знак и амплитуда которого зависит от ориентации плоскости поляризации света (4) рис.1. Использование в голографической записи фотопьезоэлектриков дает преимущества. В этом случае запись осуществляется двумя когерентными лучами с поляризацией соответствующей фотовольтаическому току Јz и полю Еz в z-направлении (). Реконстуирование записанной голограммы достигается путем освещения кристалла лучом когерентного света той же длины волны. Однако, поляризация этого луча выбирается таким образом, чтобы освещение не приводило к генерации фотовольтаического тока в z направлении (). Стирание записанной голограммы достигает путем равномерного освещение поверхности лучом света с предыдущей поляризации (). Таким образом, использование света с разным направлением плоскости поляризации позволяет реконструировать голограмму, записанную в фотопьезоэлектрике без заметного повреждения. Рис.3 показывает голографический запись, восстановление, и стирание записи в фотопьезоэлектрике.
Также АФ эффект в кристллах без центра симметрии может быть применён как новый тип элементов-фотовольтаических преобразователей энергии. КПД преобразователей световой энергии в электрическую энергию на основе фотовольтаического эффекта пака низок.
Однако, сегнето, ипеъзоэлектрики могут использоваться для генерации опорных напряжений низкой мощности. При этом спектральный чувствительность этих элементов варьируется широкой области: от вакуумной ультрафиолетовой до красной видимой области.
Имеется возможности применения этих процессов в бесеребрянной фотографии и видиконов, а также в нанотехнологии.
ЗАКЛЮЧЕНИЕ
Обнаружен и исследован фотовольтаический и фоторефрактивный эффект и определён единственное отличное от нуля фотовольтаический коэффициент
K14 =2109Aсм (Вт) -1 для кубическом кристалле ZnS. Коэффициенты K14 более чем на порядок превышают соответствующие коэффициенты в LiNbO3:Fe.
Показана возможность использование фотопьезоэлектриков в голографической записи. В этом случае запись осуществляется двумя когерентными лучами с поляризацией соответствующей фотовольтаическому току. Реконстуирование записанной голограммы достигается путем освещения кристалла лучом когерентного света той же длины волны. Однако, поляризация этого луча выбирается таким образом, чтобы освещение не приводило к генерации фотовольтаического тока. Стирание записанной голограммы достигает путем равномерного освещение поверхности лучом света с предыдущей поляризации. Также стирание может осуществляться путем отжига кристалла при 170С.
Автор благодарит С. Шамирзаеву за обсуждение.
Использованная литература
1. Рывкин. С. М. Фотоэлектрические явления в полупроводниках. М.: Физматгиз. 1963. 494С.
2. Бьюб Р. Фотопроводимость твердых тел. М.: ИЛ. 1962. 558С.
3. Э.И.Адирович. Фотоэлектрические явления в полупроводниках и оптоэлектроника. Ташкент: Фан. 1972. 343 С.
4. Glass A.M., Voh der Linbe D., Nerren T.J.//High- voltage Bulk Photovoltaic effect and the Photorefractive process in LiNbO3. J. Appl. Phys. Let, 1974. N4. v.25. p.233236.
5. Фридкин В. М. Фотосегнетоэлектрики. М.: Наука. 1979. С.186216.
6. В.И.Белиничер. Исследования фотогальванических эффектов в кристаллах. Дисс. на соискание. докт. физ-мат. наук. Новосибирск. 1982. 350 С.
7. Леванок А. П., Осипов В. В. Механизмы фоторефрактивного эффекта.// Изв. Ан. Россия, 1977. Т.41. 4. C.752769.
8. Стурман Б. И., Фридкин В. М. Фотогальванические эффекты в средах без центра инверсии. М.: Наука. 1992. 208 С.
9. Фридкин В. М. //Объемный фотовольтаический эффект в кристаллах без центра симметрии. Кристаллография. 2001. Т.46 4. С.722726.
