В качестве фундаментов под опоры линий электропередачи применяются также сваи. Размеры применяемых унифицированных свай зависят от нагрузок на фундамент и несущей способности грунта и по сечению колеблются от 20x20 до 40x30 см, а по длине от 3,7 до 12 м. В зависимости от нагрузок на опору, а следовательно, и на фундамент применяют установку под пяту опоры двух или четырех свай. Для крепления пяты опоры к свае в каждой свае предусмотрены два болта, а в случае применения ростверков по одному болту. Основные параметры свай приведены в табл. 1.25.
Таблица 1.25

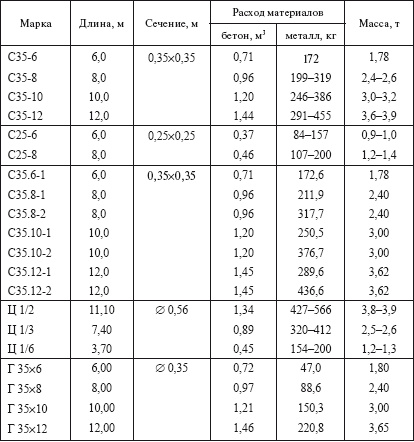

Сваи для устройства фундаментов под опоры ВЛ
Винтовые стальные сваи обладают высокой несущей способностью на выдергивающие и сжимающие нагрузки вследствие погружения без нарушения структуры грунта. Строительство фундаментов с применением винтовых свай не требует копки котлованов, что приводит к снижению трудовых затрат и позволяет значительно рациональнее решать вопросы по сохранению окружающей среды. Установку опоры на фундамент из винтовых свай можно производить сразу после завинчивания, что существенно сокращает сроки строительства.

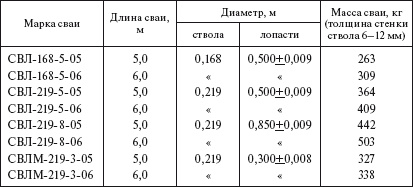

Винтовые стальные сваи с литым наконечником (СВЛ), предназначены для строительства фундаментов в талых и с сезонным промерзанием грунтах, используемые для вечномерзлых грунтов обозначаются СВЛМ. Винтовые сваи сертифицированы и выпускаются по ТУ (табл. 1.26). Для погружения в грунт может быть использована универсальная буровая машина УБМ-85 (см. табл. 4.10 гл. 4.2 «Машины для земляных и свайных работ»).
Таблица 1.26
Сваи стальные винтовые с литым наконечником
1.2.6. Стойки опор

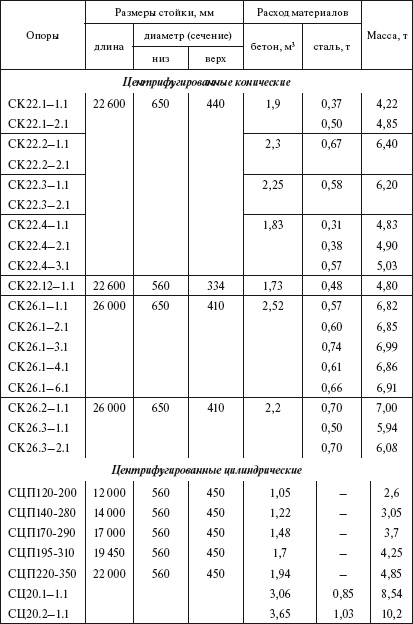

Стойки являются важнейшим элементом железобетонной опоры линий электропередачи. Стойки бывают двух видов: вибриро-ванные и центрифугированные (табл. 1.27).
Все стойки армированы предварительно напряженной арматурой. Вибрированные стойки выполняются без пустоты в комлевой части. Все конические стойки выпускаются на заводе вместе с подпятниками. Подпятники по прочности на сжатие выполняются из вибрированного бетона марки 200, по морозостойкости Мр3150. Подпятник приваривается на заводе к нижнему концу готовой стойки.
Таблица 1.26

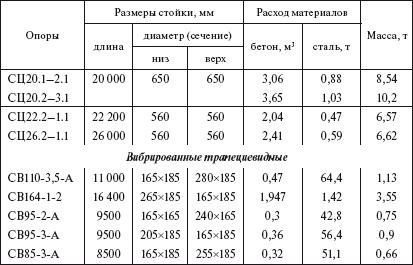

Стойки железобетонных опор
1.3. ОПОРЫ ВЛ
При сооружении линий электропередачи применяются железобетонные, стальные и деревянные опоры. По назначению опоры подразделяются на анкерные, угловые, концевые, промежуточные; по числу цепей на одно и двухцепные.
По конструктивному исполнению опоры делятся на свободностоящие и на оттяжках с шарнирным креплением к фундаменту. Усиливающие конструкцию опоры оттяжки могут быть и у свободностоящих опор. Могут применяться и подкосы.
Унификация и типизация опор способствуют повышению технического уровня линейного строительства. Как правило, анкерно-угловые опоры рассчитаны на угол поворота до 60°. Значения предельных углов поворота на промежуточно-угловых опорах указаны на монтажных схемах опор и в пояснительных записках. Стальные анкерно-угловые опоры применяются также в качестве концевых. Вместо повышенных промежуточных стальных опор 35 кВ рекомендуется применять опоры 110 кВ.
При наличии технико-экономических обоснований опоры могут применяться в условиях, отличных от принятых в проекте опор. Так, например, опоры для горных линий могут применяться на пересеченной местности и на равнинных участках линий, проходящих в IV и V ветровых районах, опоры для городских условий могут применяться на трассах линий вне городов, опоры для линий более высокого напряжения могут быть установлены на линиях более низкого напряжения (например, в районах с загрязненной атмосферой, при пересечении препятствий и т. п.).
Действующая в настоящее время унификация стальных опор содержит, кроме основных типов опор, специально разработанные подставки, тросостойки, траверсы и другие элементы, предназначенные для получения повышенных и косогорных опор, опор с двумя тросами и опор других модификаций, необходимых при конкретном проектировании в разнообразных условиях линейного строительства. В унификации наряду с основными типами опор показаны их модификации, полученные при различных сочетаниях опор с подставками и другими элементами. Сами же подставки и другие вспомогательные элементы отдельно не показаны. Такой прием значительно облегчает строительным организациям их выбор при комплектации конструкций опор для сооружаемых линий. Стальные анкерно-угловые опоры применяются также в качестве концевых. Допустимые углы поворота на концевых опорах указаны на монтажных схемах соответствующих опор.
