Все опоры с горизонтальным расположением проводов, а также опоры со смешанным расположением проводов, у которых имеются соответствующие указания на монтажных схемах и в пояснительных записках, могут применяться также в районах с частой и интенсивной пляской проводов без сокращения пролетов. Опоры остальных типов со смешанным расположением проводов можно применять в районах с частой и интенсивной пляской проводов при сокращении пролетов в соответствии с указаниями, приведенными в проектах. На опорах ВЛ 35 кВ грозозащитные тросы С35 подвешиваются только на подходах к подстанциям. На опорах ВЛ 110 кВ предусмотрена подвеска троса С50, на опорах ВЛ 220 кВ и выше троса С70.
Как правило, стальные опоры и стальные элементы железобетонных опор запроектированы под горячую оцинковку. Разработанные в нецинкуемом (окрашенном) варианте со сваркой элементов внахлестку обозначаются буквой Н в конце шифра опоры.
1.3.1. Железобетонные опоры
Заводами выпускаются железобетонные одно-, двух и трех-стоечные опоры, применяемые как свободностоящие, так и с закреплением в грунте и усилением в необходимых случаях оттяжками с внутренними связями. Железобетонные анкерно-угловые опоры, как правило, в качестве концевых опор применяться не могут. Для этого разработаны специальные типы концевой железобетонной опоры.
Все промежуточные и промежуточно-угловые опоры рассчитаны на подвеску проводов в глухих зажимах. Наибольшей прочностью и долговечностью отличаются опоры из центрифугированных стоек.
Основным элементом железобетонной опоры является стойка. По способу изготовления стойки бывают центрифугированные и вибрированные. По конструктивному исполнению железобетонные опоры делятся на одностоечные свободностоящие и на оттяжках и портальные свободностоящие и на оттяжках.
Промежуточные опоры ВЛ от 6 до 220 кВ одностоечные и представляют собой свободностоящие железобетонные стойки с закрепленными на них стальными траверсами. На некоторых типах опор дополнительно устанавливается тросостойка для крепления грозозащитного троса. Закрепление опор в грунте осуществляется путем установки их в цилиндрический котлован глубиной 2,5 м (иногда 3,5 м) с последующим заполнением пазух гравийно-песчаной смесью. Для обеспечения требуемой прочности заделки опор в слабых грунтах устанавливаются ригели, закрепленные на стойках с помощью полухомутов. Опоры состоят из стоек, траверс, тросостойки и нижней бетонной крышки.
В целях предотвращения контакта стойки с грунтовыми водами производится гидроизоляция нижней части наружной поверхности стойки на высоту 3,2 м; для предупреждения попадания воды внутрь стойки устанавливается крышка, которая, кроме того, увеличивает площадь торца стойки.
Крепление траверс к стойке осуществляется с помощью сквозных болтов или хомутов. Тросостойки имеют сварную конструкцию и крепятся к стойке хомутами. На тросостойках опор ВЛ 35 и 110 кВ предусмотрена возможность установки специальной конструкции для подвески грозозащитного троса через изолятор.
Для присоединения заземления выше гидроизоляционного слоя на стойке выпускается стальной пруток диаметром 12 мм, приваренный к каркасу арматуры.
На ВЛ 220330 кВ широкое распространение получили портальные свободностоящие опоры со стальной траверсой. Для закрепления опор такого типа в слабых грунтах требуется установка либо большого числа ригелей, либо внутренних крестовых металлических связей. Устройство крестовых связей экономичнее установки ригелей, они значительно уменьшают изгибающие моменты на уровне заделки опоры в грунт. Траверсы таких опор состоят из двух стальных консолей и средней балочной части.
Типы и основные технические данные железобетонных опор приведены в табл. 1.281.34.
Таблица 1.28

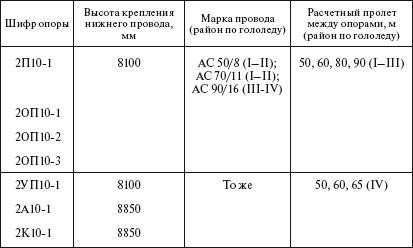

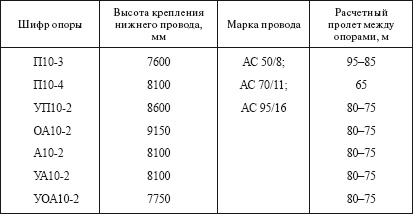

Вибрированные одноцепные железобетонные опоры ВЛ 10 кВ со стойками СВ-110-3,5 высотой 11 м для I и II районов по гололеду
Таблица 1.29
Вибрированные двухцепные железобетонные опоры ВЛ 10 кВ со стойками СВ-164-12 высотой 16 м
Таблица 1.30

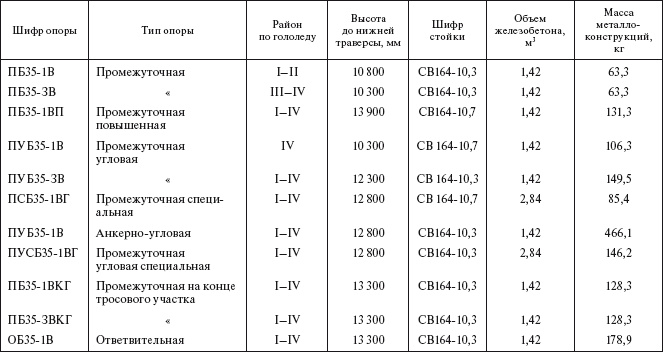

Вибрированные одноцепные железобетонные опоры ВЛ 35 кВ высотой 16,4 м и с проводами марок АС 70/11АС 120/19
Таблица 1.31

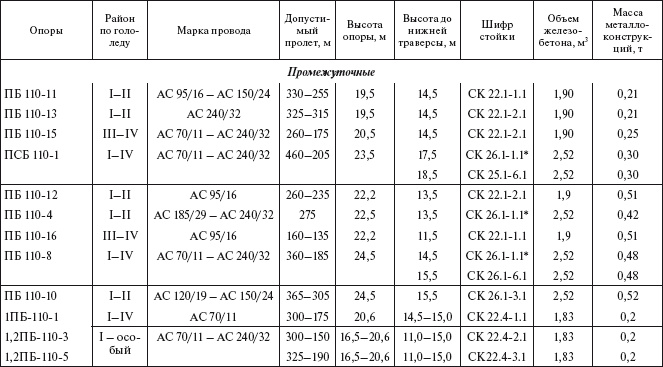

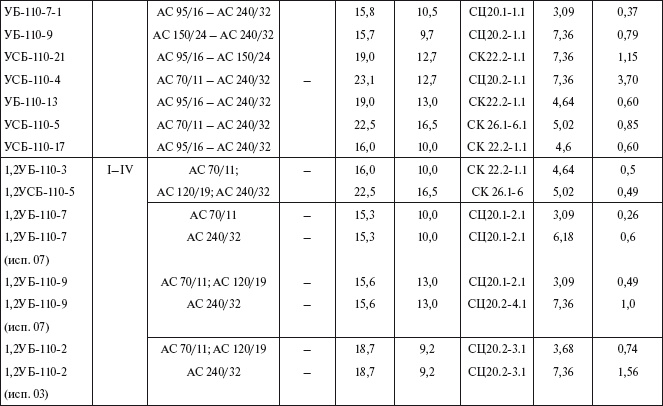

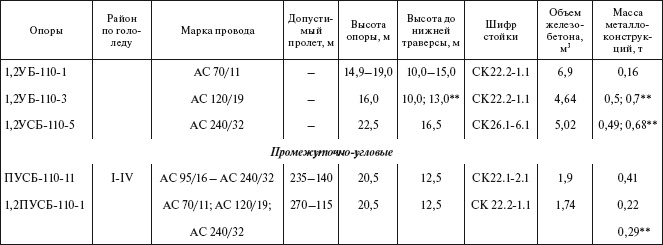

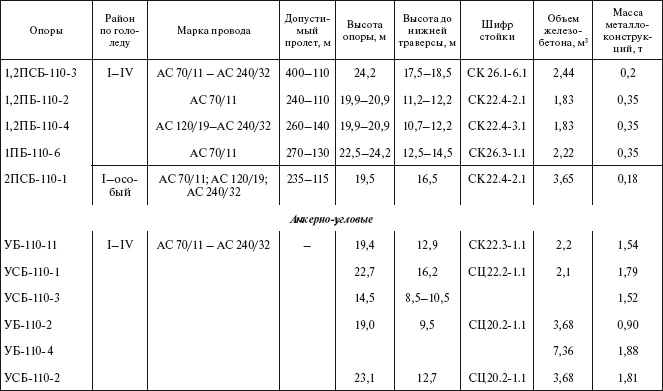

Железобетонные опоры ВЛ 110 кВ
* Стойка СК 26.11.1 применяется только в III районах по гололеду.
