Выбор типов фундаментов производится на основании установочных чертежей, разработанных для каждого типа опоры. На установочных чертежах приводятся: план расположения фундаментов; привязка ригелей, пригрузочных плит; район по гололеду и скоростной напор ветра, а для анкерно-угловых опор угол поворота на линии. На чертежах фундаментов указывается степень уплотнения грунта засыпки.
Под анкерно-угловые опоры разработано семь типов фундаментов: Ф1-А; Ф2-А; Ф3-А; Ф4-А; Ф5-А; Ф6-А и ФС. Под промежуточные и промежуточно-угловые опоры разработаны шесть типов фундаментов: Ф1; Ф2; Ф3; Ф4; Ф5; Ф6 и фундамент типа ФС.
При прохождении трассы ВЛ в районах рек, болот, по косогорам применяются повышенные составные подножники типа ФП со сварным С или болтовым Б соединениями стойки с нижней частью. Основные типы, характеристики сборных железобетонных фундаментов и подножников для ВЛ 35500 кВ приведены в табл. 1.181.21.

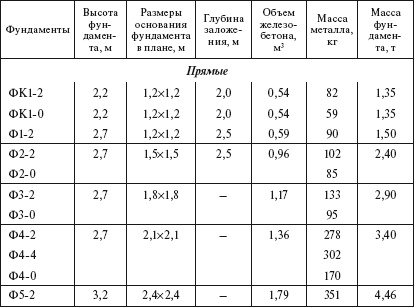

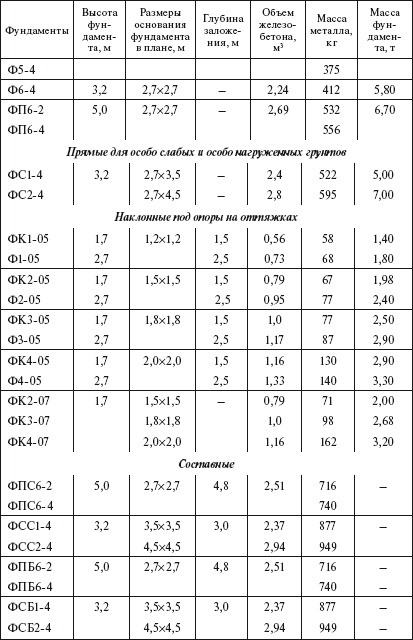

Таблица 1.18
Фундаменты под промежуточные опоры ВЛ 35500 кВ

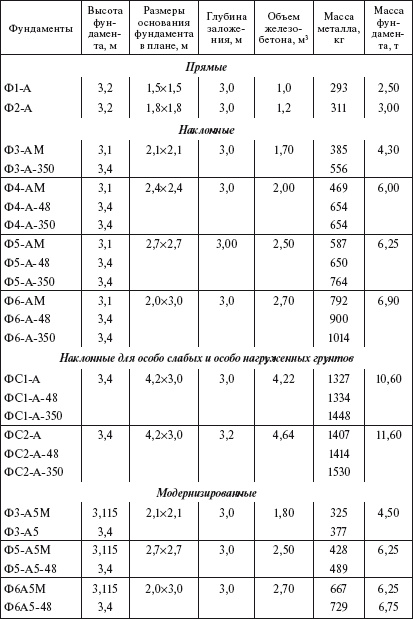

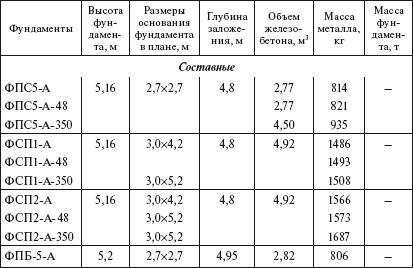

Таблица 1.19
Фундаменты под анкерно-угловые опоры ВЛ 35500 кВ

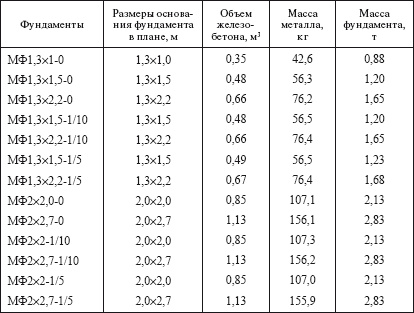

Таблица 1.20
Фундаменты малозаглубленные высотой 0,7 м

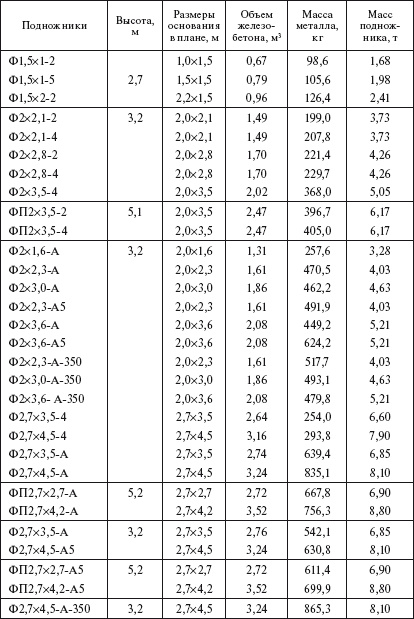

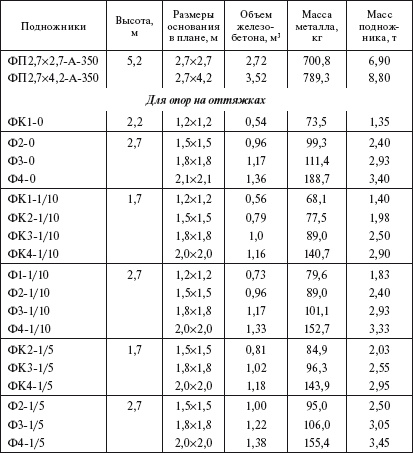

Таблица 1.21
Подножники
1.2.2. Анкерные плиты и балки
Анкерные плиты (ПА) применяются для закрепления в грунте стальных и железобетонных опор на оттяжках. Разработаны шесть типоразмеров. Плита типа ПА1 полной длины имеет марку ПА1-2, укороченная имеет марку ПА1-1; плита типа ПА3 полной длины имеет марку ПА3-2, укороченная ПА3-1. Анкерные плиты и анкерные балки, представляющие собой прямоугольные в плане конструкции с одним центральным ребром, приведены в табл. 1.22.

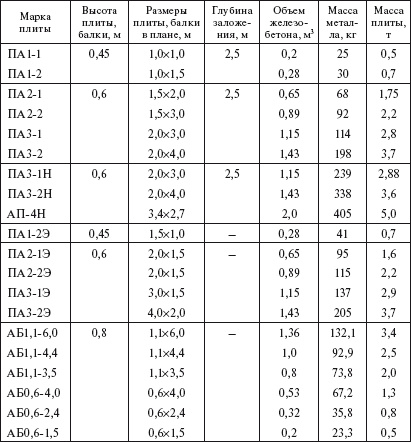

Таблица 1.22
Анкерные плиты и анкерные балки
1.2.3. Опорные плиты и подпятники
Опорные плиты (ОП) применяются для закрепления в грунте стоек железобетонных опор в тех случаях, когда из-за больших сжимающих нагрузок или слабых грунтов необходимо увеличить площадь опорной стойки. Разработаны плиты четырех типов (марок): ОП-1; ОП-2; ОП-3, отличающиеся площадью основания и применяющиеся под центрифугированные (ЦФ) стойки опор ВЛ; плиты ОП-4 используются под вибрированные стойки ВЛ. Плиты квадратные, в плане на верхней грани имеют стакан для установки стойки.
Подпятники, устанавливаемые под стойки железобетонных опор для увеличения площади опирания стоек, приняты трех типов:
плоские подпятники диаметрами 560, 650 и 800 мм крепятся к стойкам соответствующего диаметра (марки П1, П2 и П3);
подпятники с выемкой по верхней грани применяются для анкерно-угловых опор на оттяжках, в которых стойки устанавливаются комлевой частью вверх. Подпятник П1-2 применяется для вибриро-ванных стоек, подпятник ПК-1 для центрифугированных стоек;
подпятник П1-3 с цилиндрическим выступом по верхней грани применяется под стойки анкерно-угловых опор на оттяжках.
Марки и основные параметры опорных плит и подпятников приведены в табл. 1.23.

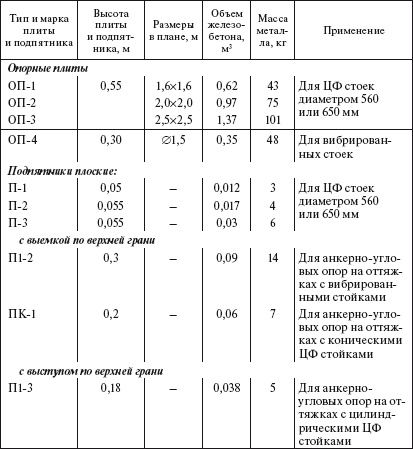

Таблица 1.23
Опорные плиты и подпятники
1.2.4. Ригели
Ригели (табл. 1.24) применяются для увеличения несущей способности фундаментов и железобетонных стоек при действии горизонтальных нагрузок и выпускаются пяти типоразмеров:
Р1 для закрепления подножников;
Р1-А и АР-5 для закрепления железобетонных конических подножников диаметром 560/334 и 650/410 мм соответственно и цилиндрических стоек диаметром 560 мм;
АР6 и АР6-1 для закрепления железобетонных стоек диаметром 650/410 и 800 мм соответственно;
АР7 и АР7-1 для закрепления стоек длиной 16,4 и 19,0 м соответственно;
АР8 для закрепления стоек диаметром 800 мм.

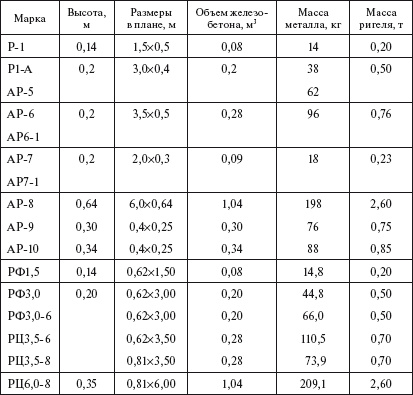

Таблица 1.24
Ригели
1.2.5. Сваи
В качестве фундаментов под опоры линий электропередачи применяются также сваи. Размеры применяемых унифицированных свай зависят от нагрузок на фундамент и несущей способности грунта и по сечению колеблются от 20x20 до 40x30 см, а по длине от 3,7 до 12 м. В зависимости от нагрузок на опору, а следовательно, и на фундамент применяют установку под пяту опоры двух или четырех свай. Для крепления пяты опоры к свае в каждой свае предусмотрены два болта, а в случае применения ростверков по одному болту. Основные параметры свай приведены в табл. 1.25.
