1.2.1. Фундаменты
Конструкция фундаментов выбирается в соответствии с типом опоры, действующей на фундамент нагрузкой, а также характеристикой грунта, в который будет заделан фундамент.
В качестве фундаментов опор применяются монолитный бетон, сборный железобетон, сваи и в некоторых случаях металлические фундаменты. У железобетонных опор, нижний конец стойки которых заделывается в грунт, фундаментом служит низ стойки, иногда усиленный ригелями.
Деревянные опоры всех типов устанавливаются без фундаментов.
Для стальных и некоторых видов железобетонных опор на оттяжках наибольшее распространение получили железобетонные сборные фундаменты, устанавливаемые в котлованы. При изготовлении на заводе фундаменты поступают на линию или в виде готовых к установке конструкций (подножников, свай, плит, ригелей, ростверков), или в виде отдельных деталей (рис. 1.1).
Широкое применение железобетонных подножников заводского изготовления возможно в грунтах почти всех категорий, что резко снижает трудоемкость устройства фундаментов, а также объемы земляных работ, расход бетона и в конечном счете стоимость сооружения. Применение железобетонных подножников заводского изготовления позволяет выполнять сооружение фундаментов под опоры ВЛ практически в любое время года.

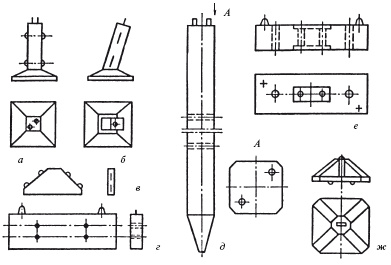

Рис. 1.1. Детали сборных железобетонных фундаментов опор ВЛ: а прямой подножник; б наклонный подножник; в пригрузочная плита; г ригель; д свая; е ростверк; ж анкерная плита для крепления оттяжек
С целью ограничения числа типов железобетонных подножников и свай, предназначенных для массового изготовления на заводе, они унифицированы. Шифровка фундаментов основной номенклатуры определяется буквой Ф фундамент и цифрой, которая указывает типоразмер фундамента. Специальные фундаменты имеют после первой буквы в шифре дополнительную букву С, укороченные К, повышенные П. После цифры, обозначающей типоразмер фундамента, через дефис проставляется буква или цифра, указывающая на его применение:
А под анкерно-угловые опоры; О под стойки опор с оттяжками; 2 под опоры с башмаками, имеющими два отверстия; 4 под опоры с опорными башмаками, имеющими четыре отверстия. В случае установки на фундаментах неосновных вариантов наголовников (с болтами диаметром 48 мм или болтами длиной 350 мм) после буквы А основного шифра через дефис проставляются цифры соответственно 48 или 350.
Примеры шифровки:
Ф4-А фундамент 4-го типоразмера под анкерно-угловую опору;
ФС 24 фундамент специальный 2-го типоразмера под опору с башмаками, имеющими четыре отверстия, т. е. фундамент с четырьмя болтами;
ФК 10 фундамент укороченный 1-го типоразмера под стойку опоры на оттяжках.
Для шифровки фундаментов дополнительной номенклатуры к шифру основного фундамента добавляют букву:
в шифре вариантов фундаментов с модернизированным оголовком после буквы А добавляется буква М модернизированный, например Ф3-АМ, Ф5-АМ;
в шифре вариантов фундаментов со сварным или болтовым соединением стойки с нижней частью после букв ФП и ФС добавляется буква С, обозначающая сварной, или буква Б болтовой вариант.
Например, ФПС5-А вариант повышенного фундамента ФП5-А со сварным соединением стойки и нижней части; ФСБ2-4 вариант специального фундамента ФС-4 с болтовым соединением стойки и нижней части.
Для изготовления железобетонных фундаментов применяется бетон марок 200, 300 и 400 (по прочности на сжатие), приготовленный на портландцементе. При наличии на трассе агрессивных к бетону грунтовых вод для приготовления бетона применяется цемент, стойкий к конкретному виду агрессии.
Для армирования железобетонных фундаментов применяется арматура из горячекатаной углеродистой или низколегированной стали. Для линий электропередачи, строящихся в районах с расчетной наружной температурой воздуха до 30 °C, разрешается применять арматуру из кипящих сталей; для линий, строящихся в районах с расчетной температурой воздуха от 30 до 40 °C, разрешается применение арматуры из полуспокойной стали, а для районов с температурой ниже 40 °C только из стали спокойной плавки.
Для промежуточных и анкерно-угловых стальных опор основным конструктивным элементом фундаментов принят подножник грибовидной формы, а для анкерно-угловых опор и опор с оттяжками применяются подножники с наклонными стойками, ось которых является продолжением пояса опоры и оси оттяжки. Это резко снижает горизонтальные нагрузки на фундамент. Для крепления оттяжек вантовых опор применяются также составные фундаменты с навесными плитами прямоугольного сечения. Эти фундаменты получаются сочетанием грибообразного подножника и навесных плит.
