Испарительные компрессионные тепловые насосы. Принцип работы этого класса тепловых насосов заключается в следующем. В основе работы теплового насоса лежит обратный термодинамический цикл Карно. Хладагент обладает важным свойством закипать при отрицательных температурах. Что бы заставить хладагент переносить тепло, тепловой насос оснащают четырьмя ключевыми элементами: компрессор, расширительный клапан (ТРВ), испаритель и конденсатор, рис.4.
Для удобства описания принципа работы теплового насоса, разделим цикл на 4 основные фазы:
I. Расширение. Хладагент, находящийся в жидком состоянии, продавливается через расширительное устройство терморегулирующий вентиль (ТРВ). Задача ТРВ резко понизить давление рабочей жидкости. При относительно низком давлении (около 7 бар) рабочая жидкость способна закипеть, даже при температуре -25 ˚С. Это важно, поскольку кипение и испарение и есть процесс поглощения и выделения энергии, а это необходимое условие для второй фазы.
II. Кипение. После ТРВ жидкость поступает в испаритель, который представляет собой теплообменник. При помощи этого компонента, тепловой насос отбирает тепло от окружающей среды. Хладагент закипает и испаряется, поглощая теплоту. В итоге на выходе из испарителя хладагент находиться полностью в парообразном состоянии и всего на несколько градусов теплее своего первоначального состояния. Однако, благодаря переходу в пар, рабочая жидкость смогла получить достаточное количество энергии и готова к следующему этапу.
III. Сжатие. Дальше хладагент поступает в компрессор, при помощи которого тепловой насос сжимает рабочую жидкость. В процессе сжатия, давление хладагента повышается, это сопровождается одновременным нагревом.
IV. Сжижение. После компрессора, горячий хладагент поступает в конденсатор, который так же является теплообменником. В конденсаторе рабочая жидкость конденсируется, отдавая тепло и превращаясь снова в жидкость. Это тепло передается системе отопления и горячего водяного снабжения (ГВС). На выходе из конденсатора хладагент находится в жидкой фазе и снова поступает на ТРВ.

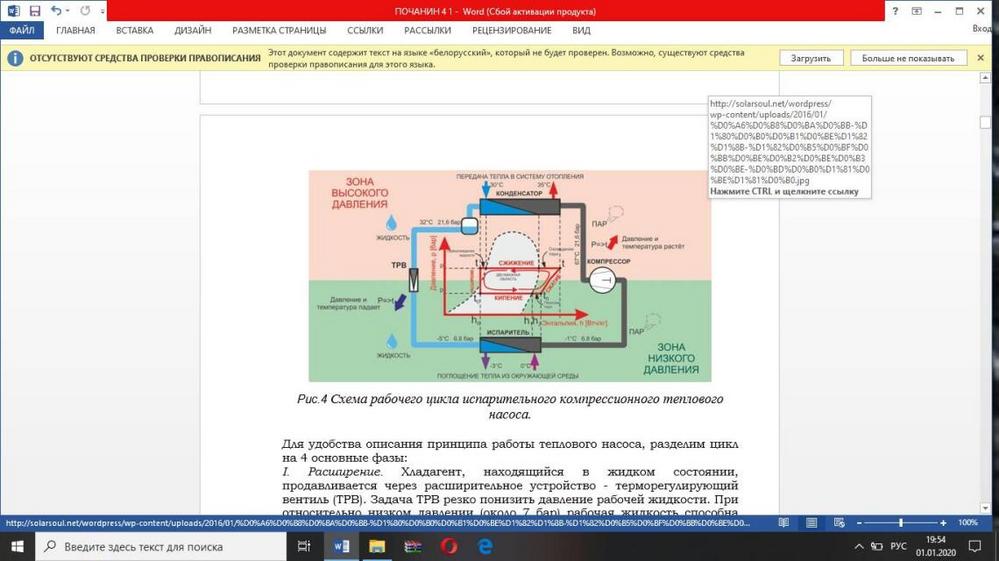

Рис.4Схема рабочего цикла испарительного компрессионного теплового насоса.
Что бы лучше понять принцип работы теплового насоса, рассмотрим пять основных физических явлений, лежащих в его основе.
1. Тепло содержится в воздухе и земле даже при отрицательных температурах. Одним из препятствий на пути к пониманию принципов работы теплового насоса является заблуждение, что нельзя извлекать теплоту при отрицательных температурах воздуха или грунта. Тепло это энергии связанная с движением (вибрацией) малейших частиц: молекул, атомов, ионов. В общепринятой и привычной нам шкале Цельсия ноль градусов, это отметка замерзания воды. При этом, в воздухе содержится значительно меньше тепла чем при 40˚С жары, но всё же оно есть и его можно использовать. Движение частиц полностью останавливается при температуре минус 273˚С, что соответствует 0˚ по шкале Кельвина.
2. Тепло поступает от тёплого источника к холодной среде. Согласно второму закону термодинамики, тепло поступает от тела с высокой температурой к телу с низкой температурой. Что бы «развернуть» этот поток при работе теплового насоса используются те самые два теплообменника. В первом теплообменнике (испарителе) хладагент с низкой температурой поглощает тепло от окружающей среды (воздух, грунт или вода), рис.5. Во втором теплообменнике (конденсаторе) уже горячий хладагент, после сжатия в компрессоре теплового насоса, передает тепло в контуре отопления, рис. 6. В обоих случаях выполняется закон передачи энергии от высокотемпературного источника энергии к низкотемпературному.

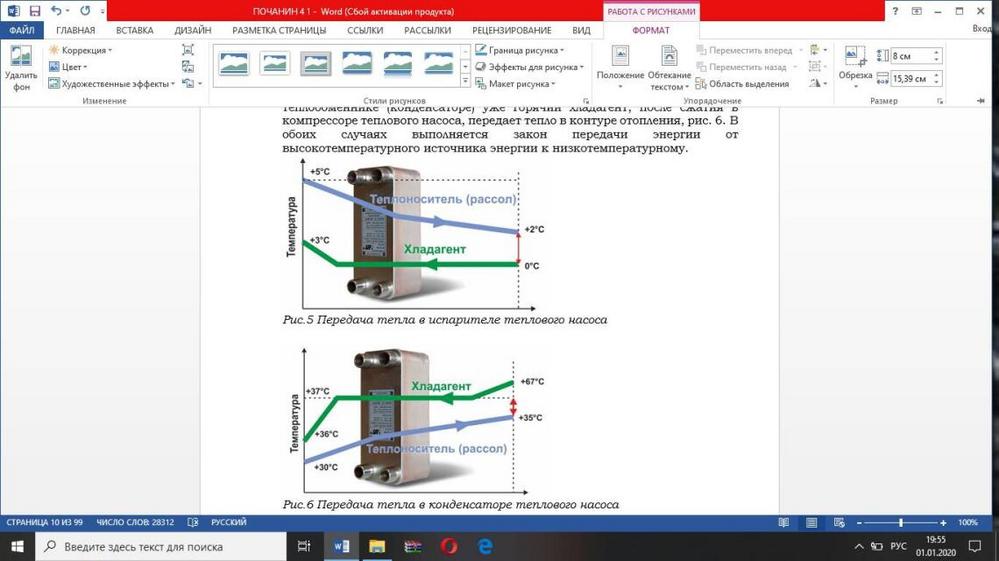

Рис.5 Передача тепла в испарителе теплового насоса

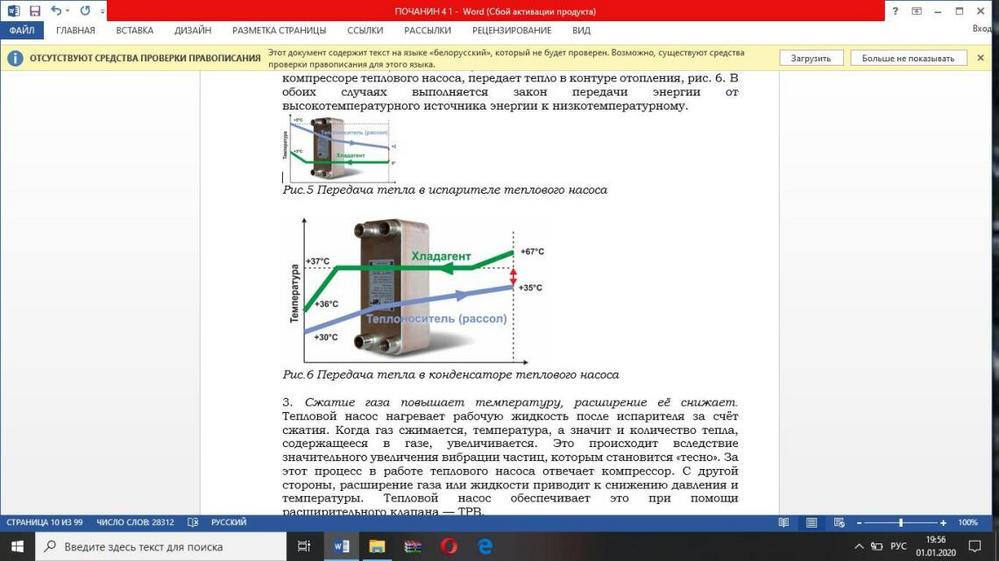

Рис.6 Передача тепла в конденсаторе теплового насоса
3. Сжатие газа повышает температуру, расширение её снижает. Тепловой насос нагревает рабочую жидкость после испарителя за счёт сжатия. Когда газ сжимается, температура, а значит и количество тепла, содержащееся в газе, увеличивается. Это происходит вследствие значительного увеличения вибрации частиц, которым становится «тесно». За этот процесс в работе теплового насоса отвечает компрессор. С другой стороны, расширение газа или жидкости приводит к снижению давления и температуры. Тепловой насос обеспечивает это при помощи расширительного клапана ТРВ.
