6) Надежность. Надежная автоматическая работа установки, не требующая постоянного присутствия человека. Длительный срок службы без капитального ремонта (10-20 лет: 45 тыс. часов для ТН с поршневым компрессором; 60 тыс. часов для ТН с винтовым компрессором).
7) Малые габариты и вес.
Глава1 Принцип работы тепловых насосов
Идею создания испарительного теплового насоса была высказана английским физиком Кельвином в 1852 г. В основе теплового насоса лежат два физических явления. Первое: когда вещество испаряется, оно поглощает тепло, а когда конденсируется, отдает его. Второе: когда давление повышается повышается и температура испарения и конденсации вещества
В тепловом насосе происходит отбор теплоты низкопотенциального источника и его утилизация следующим образом. Теплоноситель, проходя по трубопроводу, проложенному в земле или воде, нагревается на несколько градусов, затем, проходя через теплообменник испарителя теплового насоса отдает аккумулированную теплоту. Хладагент с низкой температурой кипения в испарителе при низком давлении, отбирая эту теплоту, переходит из жидкого состояния в газообразное. Компрессор сжимает хладагент, при повышении давления повышается температура газа до 50-80°С, и затем горячий газ поступает в теплообменник конденсатора, где происходит передача тепла в систему отопления.
В настоящее время наиболее широко применяются два класса тепловых насосов. К одному классу можно отнести термоэлектрические на эффекте Пельтье, а к другому испарительные, которые, в свою очередь подразделяются на механические компрессорные (поршневые или турбинные) и абсорбционные (диффузионные). Кроме того, постепенно возрастает интерес к использованию в качестве тепловых насосов вихревых труб, в которых работает эффект Ранка.
Тепловые насосы на эффекте Пельтье. Эффект Пельтье заключается в том, что при подаче на две стороны специально подготовленной полупроводниковой пластины, рис.3, небольшого постоянного напряжения, одна сторона этой пластины нагревается, а другая охлаждается.

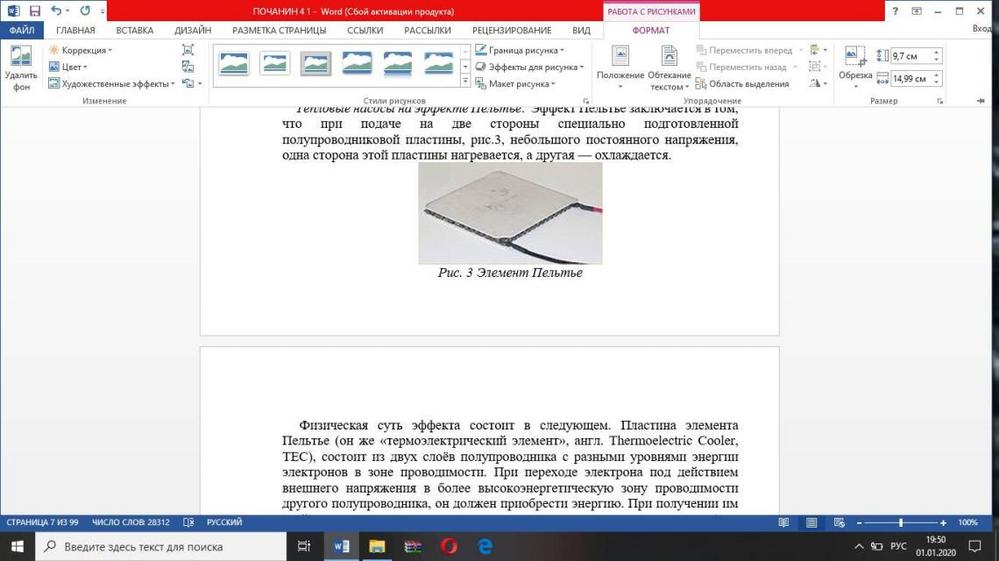

Рис. 3 Элемент Пельтье
Физическая суть эффекта состоит в следующем. Пластина элемента Пельтье (он же «термоэлектрический элемент», англ. Thermoelectric Cooler, TEC), состоит из двух слоёв полупроводника с разными уровнями энергии электронов в зоне проводимости. При переходе электрона под действием внешнего напряжения в более высокоэнергетическую зону проводимости другого полупроводника, он должен приобрести энергию. При получении им этой энергии происходит охлаждение места контакта полупроводников (при протекании тока в обратном направлении происходит обратный эффект место контакта слоёв нагревается дополнительно к обычному омическому нагреву). Достоинством элементов Пельтье является максимальная простота их конструкции (что может быть проще пластины, к которой припаяны два проводка) и полное отсутствие каких-либо движущихся частей, а также внутренних потоков жидкостей или газов. Следствием этого является абсолютная бесшумность работы, компактность, полное безразличие к ориентации в пространстве (при условии обеспечения достаточного теплоотвода) и очень высокая стойкость к вибрационным и ударным нагрузкам. Да и рабочее напряжение составляет лишь несколько вольт, поэтому для работы вполне достаточно нескольких батареек или автомобильного аккумулятора.
Главным недостатком термоэлектрических элементов является их относительно невысокая эффективность ориентировочно можно считать, что на единицу перекачанного тепла им потребуется вдвое больше подведённой внешней энергии, то есть, подведя 1 Дж электрической энергии, из охлаждаемой области мы сможем удалить лишь 0.5 Дж тепла. Понятно, что все суммарные 1.5 Дж выделятся на «тёплой» стороне элемента Пельтье и их надо будет отвести во внешнюю среду. Это во много раз ниже эффективности компрессионных испарительных тепловых насосов.
На фоне столь низкого КПД обычно уже не так важны остальные недостатки, а это небольшая удельная производительность в сочетании с высокой удельной стоимостью. В соответствии с их особенностями, основная область применения элементов Пельтье в настоящее время обычно ограничивается случаями, когда требуется не очень сильно охладить что-либо не слишком мощное, особенно в условиях сильной тряски и вибраций и при жёстких ограничениях по массе и габаритам, например, различные узлы и детали электронной аппаратуры, прежде всего военной, авиационной и космической. Пожалуй, самое широкое распространение в быту элементы Пельтье получили в маломощных (5..30 Вт) переносных автомобильных холодильниках.
