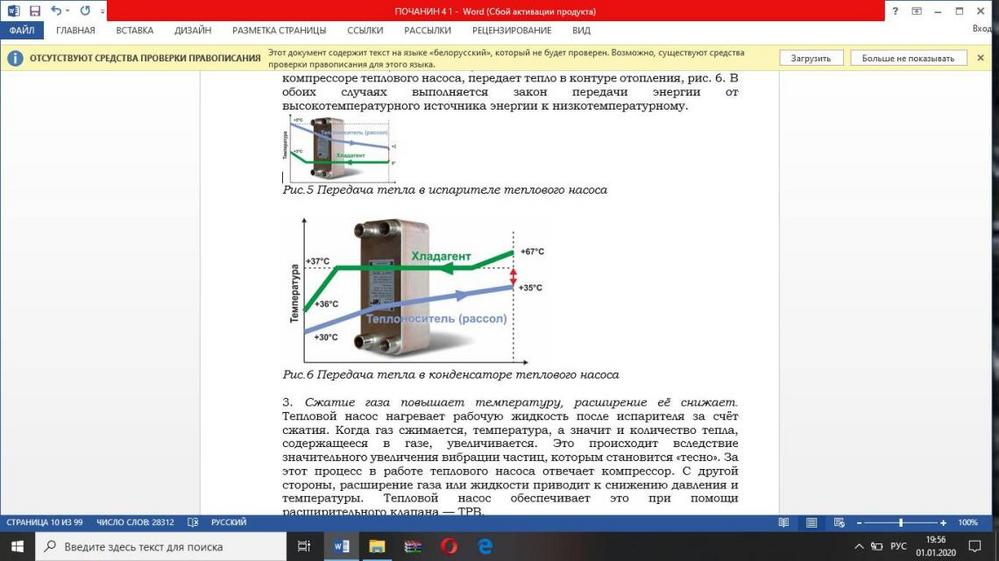

Рис.5 Передача тепла в испарителе теплового насоса
Рис.6 Передача тепла в конденсаторе теплового насоса
3. Сжатие газа повышает температуру, расширение её снижает. Тепловой насос нагревает рабочую жидкость после испарителя за счёт сжатия. Когда газ сжимается, температура, а значит и количество тепла, содержащееся в газе, увеличивается. Это происходит вследствие значительного увеличения вибрации частиц, которым становится «тесно». За этот процесс в работе теплового насоса отвечает компрессор. С другой стороны, расширение газа или жидкости приводит к снижению давления и температуры. Тепловой насос обеспечивает это при помощи расширительного клапана ТРВ.
4. Фазовый переход рабочей среды. Если жидкость нагрелась до точки кипения, то наступает переходная фаза. Во время этой «паузы» жидкая и газообразная (пар) фаза хладагента в контуре теплового насоса существуют одновременно. Этот процесс продолжается, пока вся жидкость не превратится в пар. Основной фокус в том, что всё поглощённая энергия уходит на испарение и не вызывает рост температуры. Это тепло называют скрытой теплотой, и его количество у различных веществ различно. Хоть это тепло и называют скрытым, согласно закону сохранения энергии оно никуда не удаляется, а лишь накапливается и затем передается. Вся поглощенное во время испарения (кипения) энергия, затем выделяется при конденсации, т.е. обратном фазовом переходе из пара в жидкость. Использования фазового перехода, дает возможность значительно увеличить эффективность теплового насоса. Рабочая среда контура теплового насоса во время изменения фазы поглощает/выделяет значительно больше тепла, чем при изменении только температуры.
5. Температура испарения и конденсации рабочей среды зависит от давления. Температура, при которой рабочая жидкость конденсируется или испаряется, зависит от давления. Сжимая газообразный хладагент, компрессор так же значительно повышает давление. При большом давлении процесс конденсации происходит при относительно высоких температурах, позволяя отдавать тепловую энергию в конденсаторе теплового насоса в систему отопления.
В свою очередь, низкое давление рабочей среды приводит к тому, что хладагент может закипать при довольно низкой температуре. Этому способствует так же основное свойство рабочей жидкости. Хладагент испаряется, а значит и поглощает тепло, при температуре -50˚С в условиях атмосферного давления. Благодаря этому свойству хладагента тепловой насос может отбирать тепло из окружающей среды даже при температуре -20˚С и отдавать тепло при температуре +60˚С. В природе это явление можно сравнить с кипением воды в горах при разряженном воздухе. На высоте 3 000 м давление составляет 0,7 бар. В таких условиях вода кипит уже при 90˚С. На уровне моря, при атмосферном давлении равном 1 бар, вода кипит при 100˚С. С увеличением давления, увеличивается и температура кипения воды. Таким образом, на «горячем» участке компрессор-конденсатор-дроссель хладагент находится под высоким давлением и преимущественно в жидком состоянии, а на «холодном» участке дроссель-испаритель-компрессор давление низкое, а хладагент в основном находится в парообразном состоянии. И сжатие, и разрежение создаются одним и тем же компрессором. С противоположной от компрессора стороны тракта зоны высокого и низкого давления разделяет дроссель, ограничивающий поток хладагента.
В мощных промышленных холодильниках в качестве хладагента используется ядовитый, но эффективный аммиак, производительные турбокомпрессоры и иногда детандеры. В бытовых холодильниках и кондиционерах хладагентом обычно являются более безопасные фреоны, а вместо турбоагрегатов используются поршневые компрессоры и «капиллярные трубки» (дроссели).
В общем случае изменение агрегатного состояния хладагента необязательно принцип будет рабочим и для постоянно газообразного хладагента, однако большая теплота изменения агрегатного состояния многократно повышает эффективность рабочего цикла. Но вот если хладагент будет всё время находиться в жидком виде, эффекта не будет принципиально ведь жидкость практически несжимаема, а потому ни повышение, ни снятие давления не изменят её температуру.
Достоинства компрессионных тепловых насосов. Главное достоинство этого типа тепловых насосов их высокая эффективность, самая высокая среди современных тепловых насосов. Соотношение подведённой извне и перекачанной энергии у них может достигать 1:3 то есть на каждый джоуль подведённой энергии из зоны охлаждения будет откачано 3 Дж тепла сравните с 0.5 Дж у элементов Пельте. При этом компрессор может стоять отдельно, и выработанное им тепло (1 Дж) необязательно отводить во внешнюю среду в том же месте, где отдаются 3 Дж тепла, откачанные из зоны охлаждения.
