На автомобилях семейства КамАЗ с колёсной формулой 6х4 устанавливаются два ведущих моста средний и задний. Конструкция мостов аналогична, отличие заключается в установке на среднем мосту межосевого блокируемого дифференциала и отдельных оригинальных деталей, сопрягаемых с ним.
В зависимости от назначения или условий эксплуатации различных модификаций автомобилей их ведущие мосты отличаются друг от друга передаточным отношением главной передачи.
На рисунке 4.8 представлен поперечный разрез заднего и среднего ведущих мостов автомобиля КамАЗ-5320. Каждый мост состоит из балки, картера, главной передачи, дифференциала и полуосей.
Балка состоит из двух штампованных половин, сваренных между собой. Сечение балок в зонах под рессорами квадратное. В средней части балка расширена и образует так называемое «банджо» для обеспечения возможности установки картера главной передачи. Сверху к ней приварен фланец картера 4, снизу крышка картера 12. К концам балки ее сечение из прямоугольного и квадратного переходит в кольцевое. К наружной цилиндрической поверхности с каждого конца балки приварены фланцы 2, предназначенные для установки опорных тормозных дисков с колодками.
К торцам балки стыковым швом приварены цапфы 18, предназначенные для установки подшипников 21 и 22 и ступиц колёс.
Перед установкой подшипников на цапфу напрессовывается кольцо сальника 19. Внутреннее кольцо подшипника 21 установлено на цапфе, на скользящей посадке, а наружное кольцо запрессовано в кольцевую выточку ступицы 1. Для предотвращения вытекания смазки из полости ступицы в неё с внутренней стороны запрессован сальник 20. Ступица в сборе с сальником, внутренним подшипником 21 и наружным кольцом подшипника 22 устанавливается на цапфу, после чего на неё монтируется внутреннее кольцо с роликами подшипника 22. Осевой зазор подшипников ступиц регулируется специальной гайкой 23, которая фиксируется в заданном положении замочной шайбой 27; штифт гайки входит в отверстие шайбы, усик которой входит в паз цапфы. От отворачивания гайка стопорится контргайкой. Для предотвращения перетекания смазки из полости главной передачи в полость ступицы установлен войлочный сальник 24. К ступице колеса на шпильках крепится полуось. На шпильки надеты конические разжимные втулки. К балке моста сверху с обоих концов приварены опоры задней рессоры 3, снизу рычаги реактивных штанг задней подвески 15. Для вентиляции полости картера предусмотрен сапун, для слива смазки магнитная пробка 13.

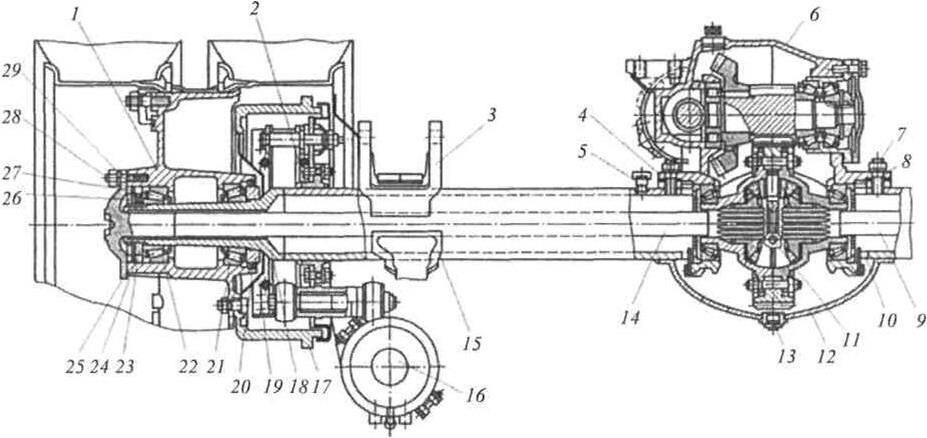

Рисунок 4.8 Задний и средний ведущие мосты автомобиля КамАЗ, поперечный разрез
1 ступица; 2 фланец концевой; 3 опора задней рессоры; 4 фланец картера; 5 сапун; 6 главная передача; 7 шпилька; 8 втулка разжимная; 9 полуось правая; 10 балка картера; 11 пробка; 12 крышка картера; 13 пробка магнитная; 14 полуось левая; 15 рычаг реактивных штанг; 16 тормозная камера; 17 тормоз в сборе; 18 цапфа балки; 19 кольцо сальника; 20 сальник ступицы; 21, 22 подшипники конические; 23 гайка; 24 сальник войлочный; 25 прокладка полуоси; 26 контргайка; 27 шайба замочная; 28 шпилька крепления полуоси; 29 втулка разжимная
Полуоси 9 и 14 разгруженного типа. Правая и левая полуоси отличаются длиной. На фланце полуоси предусмотрены два резьбовых отверстия, предназначенных для облегчения её демонтажа.
Главная передача мостов двухступенчатая. Первая ступень состоит из пары конических шестерён со спиральными зубьями, вторая из пары цилиндрических шестерён с косыми зубьями. Для обеспечения оптимальных тягово-динамических характеристик в зависимости от назначения автомобиля конструкцией мостов предусматриваются четыре варианта передаточных чисел главной передачи: 7,22; 6,53; 5,94; 5,43.
Передаточные числа 7,22 и 6,53 характерны для автомобилей, работающих в составе автопоезда и седельных тягачей, а передаточные числа 5,94 и 5,43 для одиночных автомобилей.
Задний ведущий мост грузовых автомобилей МАЗ (рисунок 4.9, а) включает в себя стальную литую балку, двойную главную передачу, конический дифференциал и шлицевые (бесфланцевые) полуоси. К центральной части балки 14 моста прикреплён картер 10 главной передачи и дифференциала. В полуосевые рукава балки моста запрессованы стальные толстостенные трубы 8, на которых на двух роликовых подшипниках установлены ступицы ведущих колёс автомобиля.
Двойная главная передача разнесённая. Она состоит из центральной передачи и колёсных редукторов.
