Рисунок 4.6 Балка заднего ведущего моста грузового автомобиля (типа «банджо»)
1 и 2 шейки под подшипники ступиц; 3 втулки уплотнительной манжеты; 4 фланец; 5 цапфа; 6 рессорная подушка; 7 картер; 8 скоба; 9 кронштейн тройника; 10 отверстие для сапуна; 11 выемки; 12 отверстие для слива масла; 13 крышка картера
Конструкции ведущих мостов различаются и зависят от особенностей трансмиссии автомобиля, которые определяются конструкцией главных передач (центральная или разнесённая) и схемой привода ведущих мостов. Если схемой трансмиссии предусмотрена последовательная передача крутящего момента к заднему ведущему мосту через средний, то средний мост выполняется проходным. При этом бездифференциальная связь среднего и заднего мостов допустима только для автомобилей повышенной проходимости. Для автомобилей имеющих колёсную формулу 6x4, применение межосевого дифференциала, не допускающего возникновения циркуляции мощности, является обязательным. Наиболее рациональным с точки зрения компоновки местом установки межосевого дифференциала является средний мост. Межосевой дифференциал делают блокируемым.
Задний ведущий мост грузового автомобиля ЗИЛ-431410 (рисунок 4.7) имеет неразъёмную стальную балку 18, к концам которой приварены наконечники 32. В центре балки прикреплён картер 19 главной передачи и дифференциала. Главная передача двойная центральная. Она имеет две пары шестерён коническую со спиральными зубьями и цилиндрическую с косыми зубьями.
Ведущая коническая шестерня 16 с валом установлена в двух конических роликовых подшипниках 7 и 10 в отдельном корпусе 14, прикреплённом к картеру на регулировочных прокладках 15. Между подшипниками размещены распорная втулка 8 и два регулировочных кольца 9. Подшипники затянуты гайкой 12, которая одновременно крепит фланец 13 карданного шарнира и упорную шайбу. Корпус 14 уплотнён манжетой 11.
Ведомая коническая шестерня прикреплена к фланцу поперечного вала 4, изготовленного за одно целое с ведущей цилиндрической шестерней. Вал установлен в картере на двух конических роликовых подшипниках 5, под крышками 3 которых находятся регулировочные прокладки. Ведомая цилиндрическая шестерня 23 прикреплена к корпусу 25 дифференциала, установленного в картере на двух роликовых подшипниках 26. Подшипники дифференциала закреплены в картере крышками 27 и зафиксированы регулировочными гайками 28.

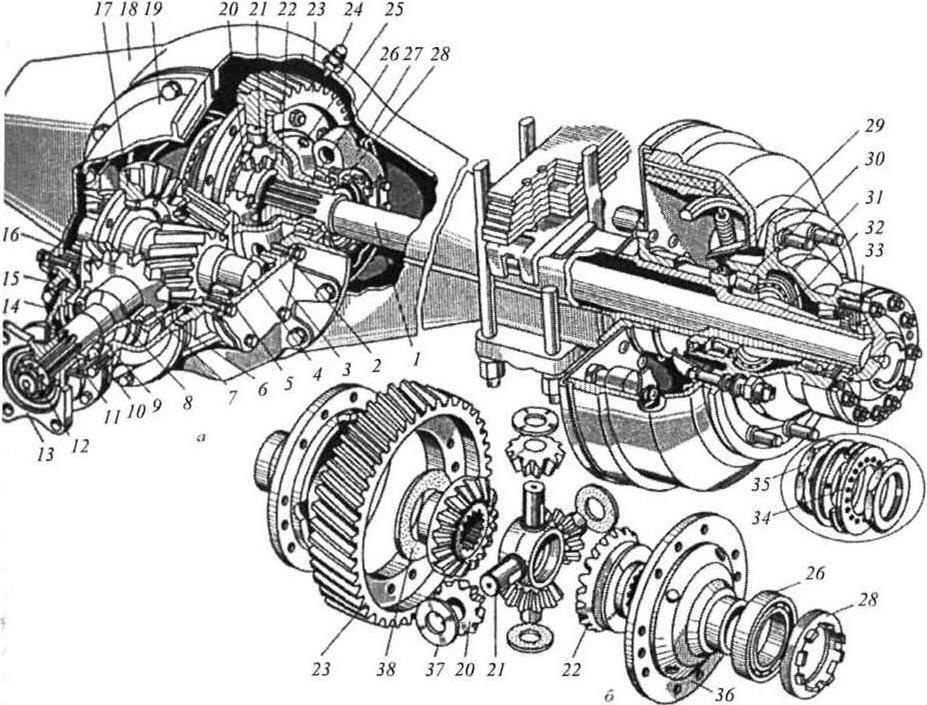

Рисунок 4.7 Ведущий мост автомобиля ЗИЛ-431410
а общий вид; б дифференциал; 1 полуось; 2, 15 прокладки; 3, 27 крышки; 4 вал; 5, 7, 10, 26, 30 подшипники; 6 канал; 8 втулка; 9 кольцо; 11, 29, 34 манжеты; 12, 28, 35 гайки; 13 фланец; 14, 25 корпуса; 16, 17, 23 шестерни главной передачи; 18 балка; 19 картер; 20 сателлит; 21 крестовина; 22 полуосевая шестерня; 24 сапун; 31 ступица; 32 наконечник; 33 контргайка; 36 коробка дифференциала; 37, 38 шайбы
Дифференциал конический, симметричный, малого трения. Коробка дифференциала разъёмная и состоит из двух половин 36, между которыми размещена крестовина 21 с четырьмя сателлитами 20. Сателлиты находятся в зацеплении с полуосевыми шестернями 22, установленными на шлицах внутренних концов полуосей 1. Под сателлитами и полуосевыми шестернями размещены опорные шайбы 37 и 38.
Полуоси фланцевые, разгруженные. Фланцы наружных концов полуосей прикреплены к ступицам 31 ведущих колёс автомобиля, каждая из которых установлена на наконечнике балки моста на двух конических роликовых подшипниках 30. Подшипники ступиц колёс закреплены гайкой 35, стопорным кольцом и контргайкой 33. Ступица колеса и подшипники уплотнены манжетами 29 и 34. В картер моста заливают жидкое трансмиссионное масло, которое поступает к подшипникам ведущей конической шестерни 16 по каналам 6, отлитым в картере. Внутренняя полость картера через сапун 24 сообщается с окружающей средой. Затяжка подшипников ведущей конической шестерни 16 регулируется кольцами 9 и гайкой 12, а зацепление конических шестерён прокладками 15 и перестановкой прокладок 2. Прокладками 2 также регулируют затяжку подшипников поперечного вала 4. Подшипники дифференциала регулируют гайками 28, а подшипники ступиц колёс автомобиля гайками 35.
На автомобилях семейства КамАЗ с колёсной формулой 6х4 устанавливаются два ведущих моста средний и задний. Конструкция мостов аналогична, отличие заключается в установке на среднем мосту межосевого блокируемого дифференциала и отдельных оригинальных деталей, сопрягаемых с ним.
