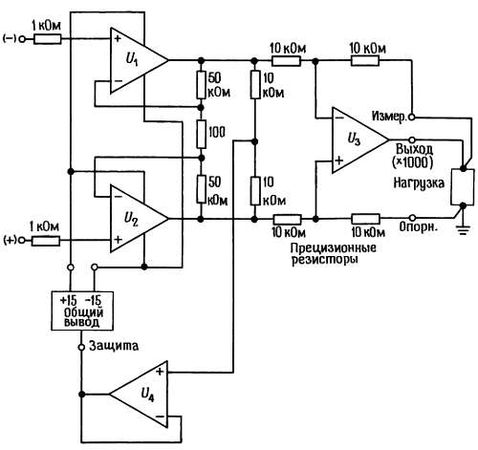

Рис. 7.35.Измерительный усилитель со следящей связью по питанию для повышения КОСС.

Конфигурация с двумя ОУ. На рис. 7.36 показана схема, которая обеспечивает большое полное сопротивление с помощью только двух ОУ. Поскольку подавление синфазного сигнала происходит здесь не в два этапа, как в схеме с тремя ОУ, для получения хорошего КОСС необходимо прецизионное согласование резисторов, подобно тому как это было в стандартной схеме разностного усилителя.

Рис. 7.36.Схема измерительного усилителя с двумя ОУ.

Специализированные ИМС измерительных усилителей. Существует несколько интересных конфигураций измерительных усилителей, выпускаемых в виде монолитных (и поэтому недорогих) ИМС; некоторые из них имеют очень хорошие рабочие параметры. В них применяются другие методы, чем в рассматривавшихся ранее схемах.

Дифференциальные усилители с преобразованием проводимости (в цепи обратной связи). В этих схемах, представителями которых являются LM363, AD521 и выполненный на ПТ с p-n-переходом АМР-05, большое значение КОСС достигается без согласования внешних сопротивлений. Фактически только коэффициент усиления устанавливается отношением пары навесных резисторов. На рис. 7.37 показана функциональная схема АМР-01. В ней используются две пары дифференциальных усилителей - преобразователей проводимости с одним навесным резистором, устанавливающим в каждом случае коэффициент усиления. Одна пара усилителей управляется входным сигналом, а другая - выходным сигналом, отсчитываемым относительно входа опорного напряжения. В АМР-05 используются ПТ для поддержания низкого уровня входных токов, а в АМР-01 используются биполярные транзисторы для достижения малого напряжения сдвига и малого дрейфа (табл. 7.5). В прецизионной схемотехнике исключительно полезными могут быть методы с использованием микропроцессорной обработки; см. разд. 13.24.

Рис. 7.37.Функциональная схема интегральной схемы измерительного усилителя АМР-01.

Шумы усилителей

Почти в любой области измерений значение предельно различимого слабого сигнала определяется шумом-мешающим сигналом, который забивает полезный сигнал. Даже если измеряемая величина и не мала, шум снижает точность измерения. Некоторые виды шума неустранимы принципиально (например, флуктуации измеряемой величины), и с ними можно бороться только методами усреднения сигнала и сужения полосы, которые мы обсудим в гл. 15. Другие виды шума (например, помехи на радиочастоте и "петли заземления") можно уменьшить или исключить с помощью разных приемов, включая фильтрацию, а также тщательное продумывание расположения проводов и элементов схемы. И наконец, существует шум, который возникает в процессе усиления, и его можно уменьшить применением малошумящих усилителей. Хотя техника осреднения сигнала часто применяется для извлечения сигнала, маскируемого шумом, имеет смысл для начала убедиться, что система свободна от всех устранимых помех и обладает наименьшим, практически возможным шумом усилителя.

Мы начнем с разговора об источниках происхождения и характеристиках различных видов шумов, от которых страдают электронные схемы. Затем мы займемся обсуждением шумов биполярных и полевых транзисторов, включая методы проектирования малошумящих схем при заданном источнике питания. Приведем несколько конструктивных примеров. После небольшого обсуждения шумов дифференциального усилителя и усилителя с обратной связью мы посвятим заключительный раздел обсуждению надлежащего заземления и экранирования, а также исключению помех и наводок (см. также разд. 13.24, посвященный методам моделирования аналоговых схем).

7.11. Происхождение и виды шумов

Термин "шум" применяется ко всему тому, что маскирует полезный сигнал, поэтому шумом может оказаться какой-нибудь другой сигнал ("помеха"); но чаще всего этот термин означает "случайный" шум физической (чаще всего тепловой) природы. Шум характеризуется своим частотным спектром, распределением амплитуд и источником (происхождением). Мы назовем основных "возмутителей спокойствия".

Джонсоновский шум. Любой резистор на плате генерирует на своих выводах некоторое напряжение шума, известное как "шум Джонсона" (тепловой шум). У него горизонтальный частотный спектр, т. е. одинаковая мощность шума на всех частотах (разумеется, до некоторого предела). Шум с горизонтальным спектром называют "белым шумом". Реальное напряжение шума в незамкнутой цепи, порожденное сопротивлением R, находящимся при температуре Т, выражается формулой

Uш. эфф = UшR = (4kTRB),

где k - постоянная Больцмана, Т - абсолютная температура в Кельвинах (К = °С + 273,16), B - полоса частот в Гц.

Таким образом, Uш. эфф - это то, что получится на выходе совершенно бесшумного фильтра с полосой пропускания В, если подать на его вход напряжение, порожденное резистором при температуре Т. При комнатной температуре (68 °F = 20°С = 293К)

4kТ = 1,62·10В/(ГцОм),

(4kTR) = 1,27·10R В/Гц = 1,27·10R В/Гц.

Например, резистор на 10 кОм при комнатной температуре имеет среднеквадратичное напряжение шума в разомкнутой цепи порядка 1,3 мкВ, измеренное в полосе 10 кГц (измерять можно, например, подсоединив резистор ко входу высококачественного усилителя и наблюдая напряжение на выходе усилителя вольтметром). Сопротивление источника этого напряжения шума равно просто R. На рис. 7.38 дан график простой зависимости плотности напряжения шума Джонсона (среднеквадратичное напряжение на корень квадратный из ширины полосы) от сопротивления источника.

Рис. 7.38.Зависимость напряжения теплового шума от сопротивления.

Амплитуда напряжения шума Джонсона, вообще говоря, в данный конкретный момент непредсказуема, но она подчиняется закону распределения Гаусса (рис. 7.39), где p(U)dU - вероятность того, что мгновенное значение напряжения заключено между U и U + dU, а Uш - определенное выше среднеквадратичное (эффективное) напряжение шума.
