§ 12. ОПРЕДЕЛЕНИЕ ШИРОТЫ И ДОЛГОТЫ МЕСТА

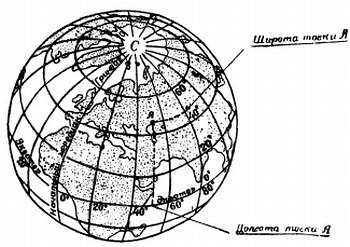

Место любой точки на земной поверхности может быть определено широтой и долготой - координатами. Например, требуется определить координаты на земной поверхности точки А. Для этой цели пользуются глобусом. Из точки А (рис. 24) проводят вспомогательную параллель (пунктир), которая и определит широту (φ) точки А. В данном случае точка А больше 40° и меньше 60°. Чтобы определить более точно широту точки А, надо разделить дугу меридиана (40°- 60°) на 20 равных частей, что дает возможность отсчитать широту с точностью до одного градуса. Затем 20-ю часть дуги меридиана делят на 6 равных частей - получается отрезок дуги в 10'. Этот отрезок делят на 10 равных частей. Таким способом можно отсчитать по дуге меридиана широту точки А с точностью до минуты.
Рис. 24.Определение координат (широты и долготы) пункта А на глобусе
Долгота точки А на глобусе определяется аналогичным путем, с той лишь разницей, что отсчет производят по дуге экватора. Опуская пунктирную линию с точки А на дугу экватора, определяют долготу λ точки А.
С помощью географических карт можно определить широту и долготу любой точки, находящейся на поверхности земного шара. Точность определения координат (широты и долготы) заданной точки будет зависеть от масштаба карт. Чем крупнее масштаб, тем точнее можно определить широту и долготу данной точки.
Определение широты и долготы на карте производится следующим образом. На рамке у каждого меридиана и параллели указаны их широты и долготы и имеются дополнительные деления в частях градуса. На картах в масштабе 1:1 000 000 и 1:500 000 эти деления даны через 5', а на карте в масштабе 1:20 000 000 - через 10'.

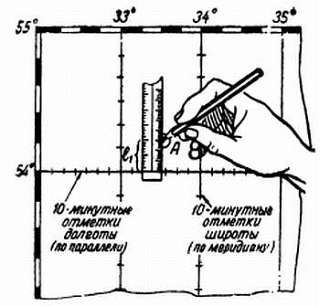

На карте находят точку А, для которой требуется определить широту и долготу. Затем с помощью масштабной линейки определяют расстояние l1 от точки А (рис. 25) по меридиану до ближайшей параллели.
Рис. 25.Определение расстояния l1 от точки А до ближайшей параллели

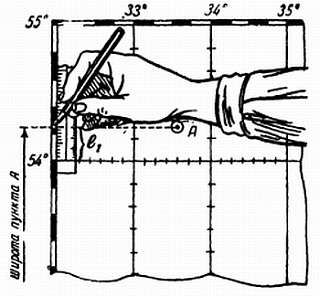

Расстояние l1 переносят на боковую рамку и откладывают его от той же параллели и в том же направлении. По делениям боковой рамки отсчитывают широту, сначала в градусах и десятках минут, затем определяют минуты (рис. 26).
Рис. 26.Откладывание расстояния от точки А до параллели l1 на боковой рамке и отсчет широты (φ = 54°15′)
В нашем примере широта точки А равна 54°15′.

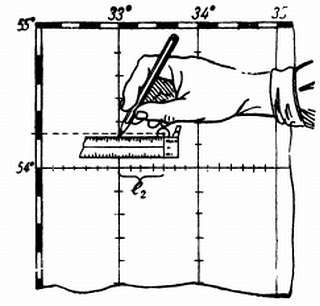

Для определения долготы нужно измерить расстояние по параллели точки А от ближайшего меридиана. Это расстояние будет равно величине l2 (рис. 27).
Рис. 27.Определение расстояния l2 от точки А до ближайшего меридиана

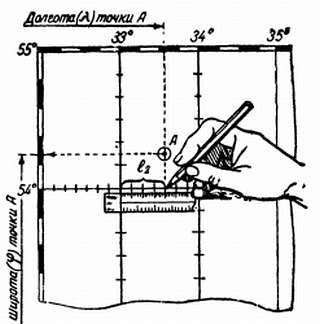

Ввиду того что меридианы между собой не параллельны, с помощью линейки надо отложить от ближайшего меридиана по параллели точки А отрезок l2. Пользуясь делениями на параллели, производят отсчет минут долготы точки А. Целое же число градусов долготы отсчитывают по верхней колонке долготы. Долгота точки А будет равна 33°40′ (рис. 28).
Рис. 28. Определение долготы в минутах от ближайшего меридиана до точки А по 10-минутным отметкам на параллели
Нанесение на карту точек по заданным географическим координатам производится в обратном порядке. Приложив линейку к делению широты заданной точки, проводят карандашом линию, параллельную ближайшей параллели, затем прикладывают линейку к отсчету долготы заданной точки и проводят линию, параллельную ближайшему меридиану. Пересечение двух проложенных линий и определит заданную точку.
Отсчитанные широты и долготы обозначаются своими наименованиями, например северная широта - СШ или φс, восточная долгота - ВД или λв.
§ 13. ЧТЕНИЕ ПОЛЕТНЫХ КАРТ
Читать полетную карту - значит уметь охарактеризовать по условно-топографическим элементам, нанесенным на полетной карте, земную поверхность со всеми ее естественными и искусственными объектами.
Безошибочное чтение полетной карты и правильное использование ее в полете достигается:
- знанием на память всех условно-топографических знаков, нанесенных на полетной карте;
- умением находить объекты (ориентиры) на поверхности земли по изображению топографических обозначений на полетной карте или, наоборот, умением находить условно-топографические изображения на карте по обнаруженным объектам (ориентирам) над пролетаемой местностью;
- умением ориентировать объекты на местности и на карте относительно друг друга и по странам света.
При чтении полетной карты обращают внимание на следующие весьма важные вопросы, обеспечивающие надежность визуальной ориентировки и безопасность полета по маршруту;
- расположение (относительно заданного направления полета и стран света) линейных ориентиров: рек, железных и шоссейных дорог, береговой черты моря и т. д.;
- расположение и конфигурацию площадных ориентиров, городов, населенных пунктов, озер, отдельных лесных или кустарниковых массивов;
- расположение естественных и искусственных превышений местности относительно уровня аэродрома взлета и возможное изменение магнитного склонения на пути следования по маршруту.
Такое изучение (чтение) полетной карты дает возможность летчику пред ставить и запомнить систему ориентиров на местности, по которым можно успешно вести визуальную ориентиров ку и обеспечить безопасность в предстоящем полете по маршруту или перелете.

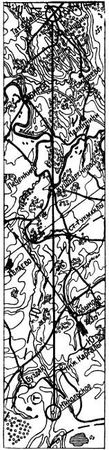

Приведем пример сокращенного чтения полетной карты масштаба 1:1 000 000 в полосе заданного маршрута Никольское-Татарбаево (рис. 29).
Рис. 29.Полоса карты с заданным маршрутом
На карте превышение аэродрома взлета относительно уровня моря составляет 200 м. Село Никольское находится на правой стороне р. Чермасан. Следуя по заданному маршруту в 18 км от Никольского под углом 45°, пересекаем железную дорогу, затем отдельные и характерные по своим конфигурациям лесные массивы. Справа от заданной линии пути через населенные пункты Языкево, ст. Тукмаклы до районного центра Кушнаренково проходит улучшенная дорога, слева в 10–15 км - река Чермасан, впадающая в реку Белую.
После прохода характерного пункта - районного центра Кушнаренково - с правой и левой сторон наблюдаются характерные изгибы реки Белой с мелкими озерами. На расстоянии 20, потом 30, а затем 40 км от Кушнаренково идут три улучшенные шоссейные дороги, берущие свое начало от районного центра Бирск и идущие на юг от него. На участке Кушнаренково-Татарбаево поверхность земли изрезана сопками и оврагами, покрытыми отдельными площадями леса. После того как будет пройдена река Бир, в 28 км от нее расположен населенный пункт Татарбаево, который можно опознать по шоссейной дороге, проходящей через поселок Мишкино на Татарбаево.
Наибольшее превышение местности относительно уровня моря в районе Языково составляет 263 м. По мере приближения к Татарбаево магнитное склонение возрастает, но не превышает 1°.
§ 14. ПОНЯТИЕ ОБ ОРТОДРОМИИ И ЛОКСОДРОМИИ
Ортодромией называется кратчайшее расстояние (путь) на земной поверхности между двумя какими-нибудь пунктами А и Б (рис. 30).
Рис. 30. Ортодромия
Она представляет собой кривую линию (дугу) и пересекает меридианы под разными углами.
Ортодромия изображается на картах выпуклостью к полюсам Земли (рис. 31).
