Рис. 151. Отсчет МК, УС и W на ветрочете
Пример. Заданный магнитный путевой угол ЗМПУ = 190°. Заданная истинная воздушная скорость Vист= 190 км/час.
Ветер на высоте полета по шаропилотным наблюдениям: направление δаэр = -265°, скорость U = 20 км/час, магнитное склонение ΔМ = +2°.
Определить магнитный курс следования, угол сноса и путевую скорость.
Решение. На линейке скоростей ветрочета находим деление 190 км/час и против него устанавливаем центр азимутального круга. На азимутальном круге находим деление 190°, устанавливаем его против курсовой черты и проводим диаметр на азимутальном круге. Переводим шаропилотный ветер в навигационный ("Куда дует") и получаем δнав = 265°- 180° - (+2°) = 83°.
На азимутальном круге наносим вектор ветра (скорость и направление ветра). Добиваемся параллельности с диаметром на азимутальном круге. Затем против курсовой черты отсчитываем магнитный курс следования 197°. На шкале сносов, по правой стороне линейки, читаем угол сноса - 7°, а против точки ветра на линейке скоростей - путевую скорость - 183 км/час.
§ 66. РАСЧЕТ УГЛА СНОСА, ПУТЕВОЙ СКОРОСТИ И КУРСА СЛЕДОВАНИЯ НА НАВИГАЦИОННОЙ ЛИНЕЙКЕ НЛ-8 И В УМЕ
Расчет угла сноса и путевой скорости может быть выполнен при помощи навигационной линейки НЛ-8.
Для расчета нужно знать:
- истинную воздушную скорость (Vист);
- заданный магнитный путевой угол (ЗМПУ);
- угол ветра и скорость ветра (УВ и U).
Углом ветра (УВ) называется угол между вектором путевой скорости и вектором скорости ветра. Угол ветра отсчитывается от вектора путевой скорости по ходу часовой стрелки от 0° до 360° (рис. 152).

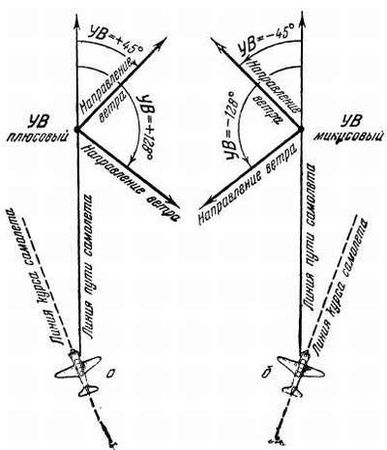

Рис. 152.Отсчет угла ветра
Угол ветра равен направлению ветра минус путевой угол, т. е. УВ = δ - ПУ.
При расчете угла сноса и путевой скорости нужно пользоваться нижней шкалой "Синусы". Для этого необходимо запомнить следующие правила:
а) угол ветра считать меньше 180°:
- если угол ветра получается в пределах от 90° до 180°, его нужно вычесть из 180°;
- если угол ветра получается в пределах от 180° до 270°, его нужно вычесть из 270°;
- если угол ветра получается в пределах от 270° до 360°, его нужно вычесть из 360°.
б) При определении знака угла сноса:
- если угол ветра получается в пределах от 0° до 180°, угол сноса имеет знак плюс (+);
- если угол ветра получается в пределах от 180° до 360°, угол сноса имеет знак минус (-).
в) При определении путевой скорости:
- если угол ветра получается в пределах от 0° до 90° и от 270° до 360°, то полученный угол сноса нужно прибавлять к величине угла ветра;
- если угол ветра получается в пределах от 90° до 180° и от 180° до 270°, то полученный угол сноса нужно вычесть из величины угла ветра;
- если угол ветра получается 90° или 270°, то путевая скорость равна воздушной (W = V);
- если угол ветра получается то путевая скорость равна сумме воздушной скорости и скорости ветра (W = V + U); - если угол ветра получается 180°, то путевая скорость равна разности воздушной скорости и скорости ветра (W = V - U).
Пример. Истинная воздушная скорость 200 км/час. Угол ветра 60°. Скорость ветра 40 км!час. Заданный магнитный путевой угол 100°.
Определить угол сноса, путевую скорость и магнитный курс следования.
Решения:
1. Определение угла сноса. На шкале линейки "Расстояния" находим деление, соответствующее истинной воздушной скорости - 200 км/час, и против него устанавливаем визир. На шкале "Синусы" находим деление, соответствующее углу ветра 60°, и совмещаем его с воздушной скоростью 200 км/час. На шкале "Расстояния" находим деление, соответствующее скорости ветра 40 км/час, и против него устанавливаем визир, затем на шкале "Синусы" против визира читаем искомый угол сноса 10° (если угол сноса получается меньше 5°, то отсчет производится по шкале "Тангенсы"). В нашем примере угол ветра лежит в пределах 90-180° и полученный угол сноса имеет знак плюс (+10°) (рис. 153).

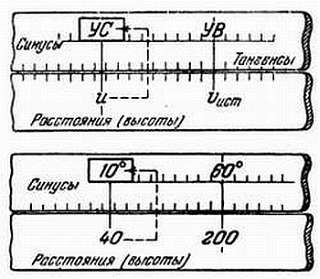

Рис. 153.Определение на НЛ-8 угла сноса по истинной воздушной скорости и углу ветра
2. Определение путевой скорости. Не сдвигая установленный визир (на U и УС), алгебраически прибавляем угол сноса к углу ветра (УВ + УС); получим: 60°+ (+10°) =70°.
Визир устанавливаем на шкале "Синусы" на полученную сумму 70° и на шкале "Расстояния" против визира читаем искомую путевую скорость, равную 223 км/час (рис. 154).

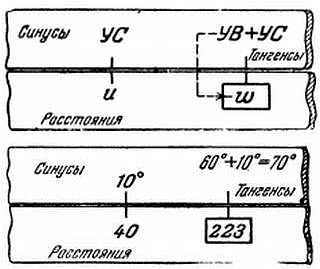

Рис. 154.Определение на НЛ-8 путевой скорости по углу сноса, скорости и сумме значений угла ветра и угла сноса
3. Определение магнитного курса следования. Для этого из данного магнитного путевого угла алгебраически вычитаем угол сноса, получаем искомый магнитный курс следования: 100°- (-10°) = 90°.
Решение.УС = +10°, W = 223 км/час и МКслед. = 90°.
Пример.Vист = 180 км/час, УВ = 220°, U = 30 км/час и ЗМПУ = 15°.
Определить УС, W и МКслед..
Решение. Определяем УС. Угол ветра 220° находится в пределах между 180° и 270°; поэтому по вышеприведенному правилу УВ = 270–220° = 50°.
Затем производим решение по НЛ-8, получаем УС = 7°.
Так как УВ получается в пределах от 180° до 360°, то УС будет иметь минусовой знак, т. е. УС = -7°.
Определяем W.
Полученный угол сноса (УС - 7°) вычитаем из величины угла ветра: 50° + (-7°) = 43°.
Производим решение по НЛ-8, получим W = 191 км/час.
Определяем МКслед.. МКслед. = ЗМПУ - (+УС) = 15°- (-7°) = 22°.
УС = - 7°; W = 191 км/час и МКслед. = 22°.
§ 67. ОПРЕДЕЛЕНИЕ НАВИГАЦИОННЫХ ЭЛЕМЕНТОВ ПОЛЕТА В УМЕ
Расчет путевой скорости и курса следования приближенно в уме. Для этого необходимо прежде всего запомнить следующие правила:
1. При отсутствии ветра, когда U = 0 и при ветрах строго боковых, когда угол ветра УВ = 90° или 270°, путевая скорость W равна воздушной скорости: W = Vист.
2. При попутном ветре (УВ = 0) путевая скорость равна
W = Vист + U.
3. При встречном ветре (УВ = 180°) путевая скорость равна
W = Vист - U.
4. При других направлениях ветра, начиная с 10° УВ, величина путевой скорости зависит от скорости ветра и величины угла ветра. Максимальный угол сноса определяется по формуле
УСмакс = U·60/V
Для расчета путевой скорости курса следования приближенно в уме можно пользоваться табл. 1.
