§ 35. МЕТОДИЧЕСКИЕ ОШИБКИ БАРОМЕТРИЧЕСКИХ ВЫСОТОМЕРОВ
Методических ошибок у барометрических высотомеров насчитывается три:
- ошибка от изменения атмосферного давления;
- температурная методическая ошибка высотомера;
- ошибка, возникающая вследствие изменения рельефа местности.
Ошибка, возникающая вследствие изменения атмосферного давления, заключается в том, что чувствительный элемент высотомера реагирует на изменение атмосферного давления. Атмосферное давление у поверхности земли не всегда одинаково и меняется в среднем в пределах 730–790 мм рт. ст. В один и тот же момент времени в различных точках земного шара наблюдается различное атмосферное давление. Это обстоятельство имеет серьезное значение при полетах на большие расстояния.
Предположим, что перед летчиком поставлена задача совершить перелет из точки А в точку В на высоте 1000 м. В момент вылета давление у земли в точке А (аэродром взлета) было 760 мм рт. ст., а в точке В, находящейся от А на расстоянии нескольких сот километров, - 730 мм рт. ст. (рис. 94).
Рис. 94.Ошибка барометрического высотомера, возникающая при изменении давления у земли
Перед вылетом стрелку высотомера летчик установил на нуль, затем взлетел и набрал высоту 1000 м; атмосферное давление на этой высоте над аэродромом (точка А) равно 674,1 мм рт. ст. Заданную высоту 1000 м летчик выдерживает по высотомеру. Вследствие того, что давление атмосферы над пролетаемой местностью меньше давления аэродрома вылета, самолет фактически будет лететь не по горизонтальной линии, а с непрерывным постепенным снижением, т. е. по линии равного давления (674,1 мм рт. ст.).
Таким образом, при полете от высокого атмосферного давления на поверхности земли к низкому высотомер будет показывать высоту с завышенным показанием на величину барометрической поправки (ΔНбар). При полете от низкого давления в сторону высокого прибор будет показывать высоту больше действительной на величину ΔНбар, т. е. самолет будет лететь с набором высоты.
Величина ошибки Hбарбудет тем больше, чем больше разница в температуре воздуха над пролетаемой местностью и в пункте вылета.
Во избежание ошибок летчик должен знать атмосферное давление над пролетаемой местностью и устанавливать его на высотомере. Это давление определяется по синоптическим картам или же запрашивается летчиком в полете по радио. Без учета возможных ошибок высотомера от понижения давления атмосферы в условиях плохой видимости может произойти столкновение самолета с землей.
Температурная методическая ошибка высотомера заключается в том, что температура по земной поверхности распространяется не равномерно: в один и тот же момент времени в различных точках на земле температура различна. Предположим, что летчику предстоит выполнить перелет из точки А в точку Б.
На рис. 95 видно, что температура над пролетаемой местностью не одинакова: в районе аэродрома взлета температура в точке А равна +15°, а в точке Б +30°.

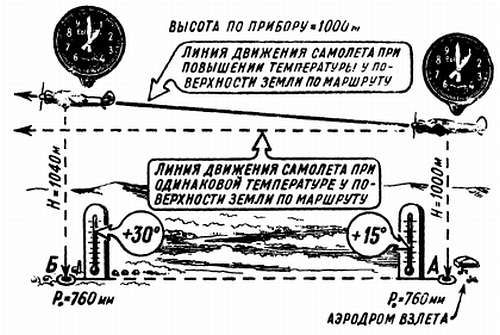

Рис. 95.Температурная ошибка высотомера
Допустим, что в этих точках давление равно 760 мм рт. ст. Если самолет из точки А (аэродром вылета) перемещается в точку Б и летчик выдерживает заданную высоту по прибору 1000 м, то самолет будет лететь по наклонной линии с набором высоты.
Таким образом, если по маршруту полета температура воздуха у земли будет повышаться, самолет будет перемещаться по наклонной линии, все время набирая высоту. Если же по маршруту полета температура воздуха у земли будет понижаться, самолет будет перемещаться по наклонной линии, все время приближаясь к земле. Учет температурной методической ошибки производится с помощью навигационной линейки.
Ошибка, возникающая вследствие изменения рельефа местности. При полете над земной поверхностью, как известно, барометрический высотомер не учитывает рельефа местности. Высотомер всегда будет показывать одну и ту же высоту независимо от того, летит ли самолет над ровной местностью или над гористой.
Например, летчик, выполняя полет по маршруту из точки А (аэродром взлета), выдерживает заданную высоту полета 1000 м, но истинная высота самолета меняется. Когда самолет пролетает над местностью ниже уровня аэродрома взлета, истинная высота больше показания высотомера, и наоборот, когда самолет пролетает над местностью, превышающей уровень аэродрома взлета, истинная высота меньше показания высотомера (рис. 96).

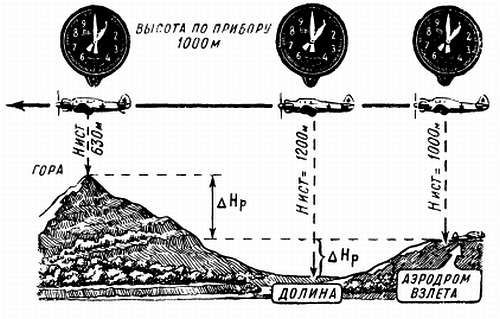

Рис. 96.Ошибка показания высотомера при изменении рельефа местности
Отсюда становится очевидным, что для избежания столкновения самолета с землей при полете над гористой местностью необходимо учитывать высоту гор. Эта высота определяется по топографическим картам маршрута. Определенная по карте высота местности (ΔHР) должна вычитаться из показаний высотомера (Hпр - ΔHР).
Если самолет пролетает над местностью, расположенной ниже точки взлета, то для определения истинной высоты величину впадин ΔHР надо прибавлять к показанию высотомера (Hпр + ΔHР).
Инструментальные ошибки барометрических высотомеров. Кроме методических ошибок, высотомер имеет инструментальные, которые вызываются недостатками конструкции измерительного прибора и неточностью его изготовления из-за несовершенства технологического процесса. Инструментальные ошибки для соответствующих показаний высотомера определяются и заносятся в график поправок показаний высотомера.
Для определения величины инструментальных ошибок прибор периодически (через три месяца) проверяют на специальных установках. Величину инструментальных ошибок записывают, заносят в специальные графики и укрепляют их в кабине самолета.
Проверка высотомеров может быть лабораторная, когда высотомер снимают с самолета и проверяют на специальном приспособлении, или самолетной переносной установкой.
При помощи самолетного приспособления создается равное давление в герметическом корпусе проверяемого и эталонного высотомеров. Разность отсчетов показаний самолетного высотомера с эталонным позволяет определить инструментальную поправку проверяемого высотомера (рис. 97). Эти поправки и заносятся в график, который крепится на борту самолета.

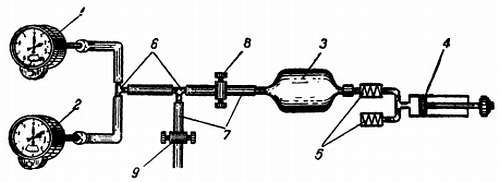

Рис. 97.Схема приспособления для проверки высотомера на самолете:
1 - проверяемый высотомер; 2 - эталонный высотомер; 3 - форвакуумный баллон; 4 - ручной насос; 5 - клапаны; 6 - тройники; 7 - резиновые шланги; 8, 9 - зажимы
Пользование графиком поправок высотомера в полете. Если высотомер показывает высоту полета без учета инструментальной ошибки, то такую высоту принято называть приборной высотой полета - Hпр. Для того чтобы исправить высоту на инструментальную ошибку прибора ΔHпр, необходимо к показанию высотомера алгебраически прибавить инструментальную поправку, взятую из графика (рис. 98).
Например, высотомер показывает 1500 м, инструментальную ошибку находим в графике против высоты 1500 м, которая отсчитывается по внешней вертикальной колонке (вверх - с плюсом, вниз - с минусом). Ошибка прибора летчика для этой высоты равна плюс 90 м. Следовательно, исправленная высота на инструментальную поправку равна 1500 + 90 = 1590 м.

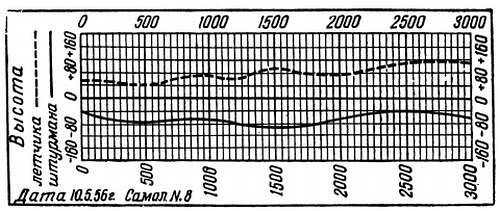

Рис. 98. График поправок высотомера
