Рис. 86.Силы, действующие на анероидную коробку
На поверхности земли, где атмосферное давление имеет наибольшую величину, анероидная коробка сжата, или, иными словами, имеет максимальный прогиб. При поднятии такой коробки над поверхностью земли по мере уменьшения атмосферного давления под действием упругих сил мембран коробка будет расширяться. Расширение коробки будет пропорционально уменьшению давления: чем меньше давление, тем больше будет расширяться коробка и тем меньше будет прогиб мембран.
Расширение коробки прекратится тогда, когда прекратится изменение давления. Обычно прогиб мембран бывает невелик (2–3 мм).
С помощью специального передающего механизма фиксируется малейшее изменение прогиба мембран. Кроме того, поступательное движение центра коробки превращается во вращательное движение, которое передается на стрелку, указывающую высоту полета по циферблату.
Простейшая принципиальная схема барометрического высотомера состоит из четырех основных узлов: чувствительного элемента, передающего механизма, фиксирующего механизма и корпуса прибора (рис. 87). Из этой схемы видно, что при поступательном движении жесткого центра коробки 1 тяга 2 будет поворачивать стрелку 3.

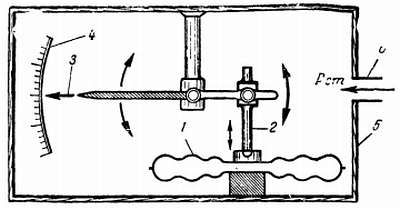

Рис. 87.Принципиальная схема барометрического высотомера:
1 - анероидная коробка; 2 - тяга; 3 - стрелка; 4 - шкала; 5 - корпус; 6 - штуцер
§ 33. УСТРОЙСТВО ДВУСТРЕЛОЧНОГО ВЫСОТОМЕРА
Двустрелочный высотомер представляет собой прибор, состоящий из корпуса и шкалы высот. Шкала высот рассчитана на 10 000 м. Цена деления шкалы высот для большой стрелки - 10 м, а для малой - 100 ж (рис. 88).
Рис. 88.Двустрелочный высотомер
На шкале имеются две подвижные стрелки - большая и малая: первая делает один оборот за 1000 м высоты, вторая - один оборот за 10 000 м. В нижней части шкалы имеется вырез, через который читают давление атмосферы. В нижней части корпуса имеется кремальера, с помощью которой устанавливается давление атмосферы на аэродроме взлета или аэродроме посадки. С помощью кремальеры можно также переводить стрелку высотомера, не передвигая шкалы давления атмосферы.
В качестве чувствительного элемента поставлена двойная анероидная коробка.
Механизм прибора (рис. 89) состоит из шарнирной передачи, сектора с трибкой, пары цилиндрических шестерен и перебора из четырех цилиндрических шестерен.

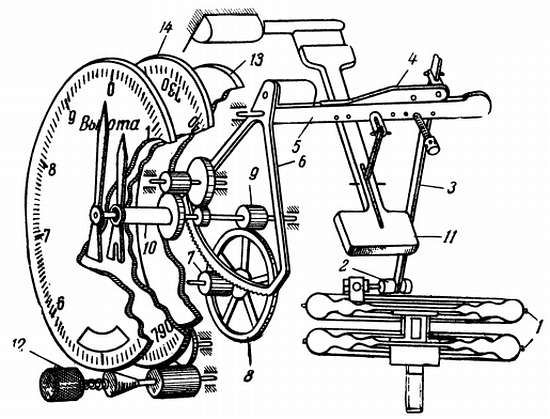

Рис. 89.Кинематическая схема двустрелочного высотомера:
1 - анероидные коробки; 2 - вилка с биметаллической пластинкой; 3 - тяга; 4 - биметаллическая пластинка; 5 - валик; 6 - сектор; 7 - трибка; 8 - большая шестерня; 9 - малая шестерня; 10 - ось; 11 - пружинный противовес; 12 - кремальера; 13 - основание; 14 - шкала барометрического давления
При уменьшении внешнего давления (с подъемом на высоту) анероидная коробка 1 расширяется и посредством тяги 3 поворачивает валик 5 с сектором 6. Сектор вращает трибку 7 с большой шестерней 8, сцепленной с малой шестерней 9. На оси малой шестерни 9 укреплена большая стрелка. Малая стрелка укреплена на полой оси 10, связанной с осью большой стрелки через прибор с передаточным числом 1:10. Механизм снабжен температурными компенсациями.
Для устранения ошибок, связанных с влиянием наклонов и вибраций, служит пружинный противовес 11, уравновешивающий анероидную коробку 1.
Для перевода стрелок служит кремальера 12, поворачивающая основание 13. Одновременно поворачивается шкала барометрического давления 14.
На шкале барометрического давления нанесены деления в диапазоне от 630 до 790 мм рт. ст.; цена деления равна 1 мм рт. ст.
Корпус высотомера делается герметичным, т. е. непроницаемым для воздуха. В задней части корпуса имеется штуцер, который при помощи трубопровода соединяется со статической камерой приемника воздушных давлений. Этим обеспечивается давление в корпусе, соответствующее атмосферному давлению на высоте полета.
Отсчет показаний высотомера. Точность отсчета показаний высотомера зависит от натренированности летчика в отсчетах высоты по прибору. Следует помнить, что отсчет производится вначале по большой стрелке в том случае, если малая стрелка не дошла по шкале от 0 до 1 (рис. 90). Отсчет показания по большой стрелке надо начинать с сотен метров и переходить на десятки метров. Одно большое деление при отсчете по большой стрелке равно 100 м, а малое деление 10 м.
Рис. 90.Отсчет высоты по большой стрелке
Пример. Между 0 и 1 десять малых делений, острый конец большой стрелки находится (от 0) на девятом делении, значит высотомер показывает высоту 90 м. Если малая стрелка находится между делениями 2 и 3, это значит, что высота полета больше 2000 м и меньше 3000 м. По длинной стрелке отсчитывают высоту до 1000 м. В данном примере длинная стрелка показывает высоту 600 м. Таким образом, высота полета, показываемая высотомером, равна 2600 м (рис. 91). Отсчет барометрического давления производится против индекса на шкале. В данном примере барометрическое давление равно 760 мм рт. ст.
Рис. 91. Отсчет высоты по малой и большой стрелкам
§ 34. ПЕРЕВОД СТРЕЛОК ВЫСОТОМЕРА И УСТАНОВКА БАРОМЕТРИЧЕСКОГО ДАВЛЕНИЯ НА ВЫСОТОМЕРЕ
Для того чтобы обеспечить безопасный выход на аэродром посадки и выполнение посадки, необходимо на высотомере устанавливать давление, равное давлению на аэродроме взлета (посадки).
Во время предполетного осмотра пилотажно-навигационного оборудования летчик обязан поставить обе стрелки высотомера (длинную и короткую) на "0" шкалы высотомера; при этом давление высотомера должно быть равно давлению атмосферы аэродрома взлета.
Установка стрелок высотомера в нулевое положение достигается поворотом кремальеры в соответствующую сторону до совпадения стрелок с "0" шкалы (рис. 92).
Рис. 92.Установка стрелок высотомера на "0" шкалы
После того как стрелки высотомера будут установлены на "0" шкалы, давление на шкале высотомера не должно расходиться с давлением аэродрома больше чем на 3 мм рт. ст.
Если давление высотомера больше или меньше на 3 мм давления аэродрома, то следует повернуть стопорную гайку кремальеры на несколько оборотов влево и освободить ее от стопорения продольного перемещения кремальеры (рис. 93).
Рис. 93.Установка давления на шкале высотомера
При оттягивании кремальеры на себя шестерни кремальеры расцепляются с промежуточной шестерней, что дает возможность вращаться одной шкале давления. Давление устанавливается против индекса на шкале, равное давлению аэродрома взлета.
После этого завертывают вправо до упора стопорную гайку кремальеры.
