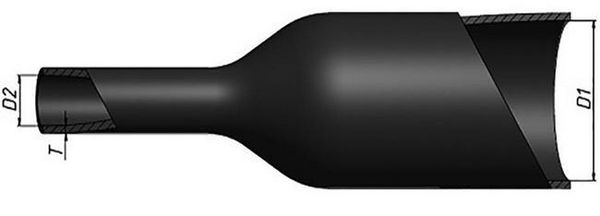

Рис. 53. Термоусадочная трубка. D1 - начальный диаметр, D2 - диаметр после воздействия температуры, T - толщина стенки
Производители выпускают термоусадочные трубки различных цветов. Это позволяет использовать их не только в качестве изоляции, но и в качестве цветовой маркировки проводов и кабелей. Например, для маркировки трехфазной электрической цепи используют красный, желтый и зеленый цвета - ими маркируют соответствующие фазы. Для маркировки проводов заземления используется желто-зеленый цвет. Для маркировки проводов цепей постоянного тока используются красный (плюс) и черный (минус) цвета. Трубку не нужно усаживать на всю длину кабеля - достаточно усадить небольшой ее отрезок поверх изоляции на конец проводника. Такому маркеру не страшны ни внешние воздействия, ни высокие или низкие температуры, срок его службы превышает 20 лет, он отличается долговечностью, низкой стоимостью и простотой в использовании.
Основные характеристики термоусадочных трубок. Чтобы сделать правильный выбор, необходимо знать особенности этого изоляционного материала. Основные характеристики ТУТ следующие:
• коэффициент усадки (способность сжиматься в 2–6 раз);
• наличие клеевого слоя;
• устойчивость к агрессивной среде (термостойкие, химически стойкие, светостабилизированные, маслобензостойкие);
• состав полимера (ПВХ, полиолефины, эластомеры, фторполимеры и т. д.);
• цвет (могут быть как стандартного цвета, так и комбинированными - двухцветными).
Как пользоваться термоусадочной трубкой? Устанавливаются термоусадочные трубки достаточно просто, для этого не нужны специальные инструменты или умения. Основное, на что необходимо обратить внимание перед использованием термоусадочной трубки, - это диаметр. Стоит отметить, что изолировать провода с помощью таких трубок намного быстрее, чем с помощью изоляционной ленты, но ТУТ невозможно размотать, только срезать.
Подбирают термоусадочную трубку с таким расчетом, чтобы диаметр полностью усаженной трубки был меньше минимального диаметра изолируемого изделия.
К примеру, для изоляции проводов диаметром 3,5 мм можно использовать трубку с доусадочным диаметром 4,8 мм и максимальным послеусадочным диаметром 2,4 мм. Или трубку диаметром 6,4 мм, максимальный диаметр которой после усадки будет равен 3,2 мм. Необходимо отрезать отрезок нужной длины. Срез должен быть гладким и без заусенцев, в противном случае на месте неровного среза возможен разрыв. Кусок трубки надевают на изолируемый участок. После этого можно приступать непосредственно к усадке. Это лучше всего делать с помощью строительного фена. Если такого нет, можно воспользоваться горелкой, зажигалкой или другими подходящими инструментами. Усадка может осуществляться двумя способами - от середины трубки к ее краям или от одного края до другого. В противном случае трубка будет сморщиваться. Оптимальную температуру усадки можно узнать у продавца или подобрать опытным путем. Повышение температуры не влияет на скорость процесса, поэтому применять большую температуру бессмысленно, тем более что в случае перегрева трубки в ней могут образовываться пузырьки, она может обуглиться и даже разорваться.
Области применения клеевых термоусадочных трубок. Отличные противокоррозионные свойства клеевых термоусадочных трубок позволяют успешно использовать их в качестве гидроизоляционной и антикоррозионной защиты различного оборудования и материалов.
На внутренней поверхности специальных клеевых ТУТ имеется термоплавкий клеевой слой, который не только обеспечивает защиту оборудования от воздействия внешних факторов, но и герметизирует места сочленений, предотвращая влияние влаги на изолируемые материалы. В процессе усадки происходит равномерное распределение клея внутри, им заполняются неровности и пустоты. Если клеевая ТУТ села правильно, то она практически не поддается демонтажу. Это очень важно, например, для защиты пролегающего в земле электрического кабеля.
Специальная жесткая термоусадка используется для антикоррозионной и механической защиты тормозных шлангов и топливопроводов автомобилей.
Прочие термоусадочные материалы
Термоусадочные капы (рис. 54) используются для герметизации конца греющего кабеля. Трехкратная усадка кап дает возможность с легкостью подобрать нужный размер для изделий практически любой формы или с большим перепадом диаметров между двумя изделиями. Внутренняя поверхность капы покрыта клеем-расплавом, обеспечивающим надежную герметизацию после монтажа капы.

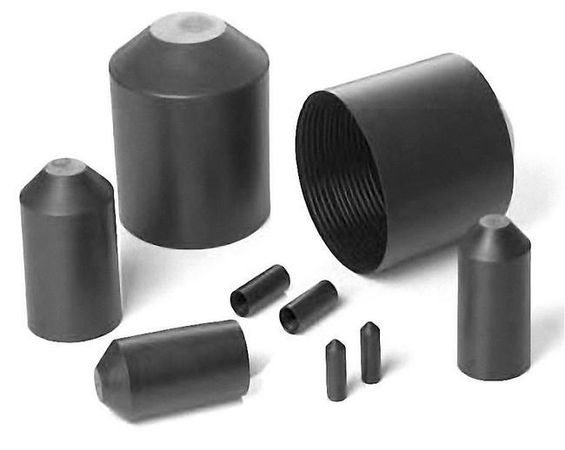

Рис. 54. Термоусадочные капы
Самоспекающаяся лента используется для ремонта повреждений пластмассовой или резиновой изоляции кабеля и провода напряжением до 1кВ, а также восстановления изоляции проводов, поврежденных при демонтаже прокалывающих зажимов с линии. Лента изготовлена на основе этиленпропиленового каучука, который вулканизируется при намотке и образует монолитную структуру. Участок изоляции кабеля, восстановленный лентой СП, не требует механического или температурного воздействия после наматывания.
Изолента
Самоклеящаяся электроизоляционная лента (изолента) предназначена для изоляции оголенных частей проводов и кабелей. Существует огромное количество разновидностей самоклеящихся лент. В зависимости от материала основы, можно выделить следующие основные виды.
• Слюдяные ленты предназначены для электроизоляции различных деталей и обмотки силовых кабелей. Эти ленты являются термостойкими и огнестойкими.
• Стеклотканевые ленты обладают наивысшей термостойкостью, хорошо впитывают смолы и лаки, сохраняют свойства при рабочих температурах до 200 °C.
• Ленты на основе полиэфирной, полиамидной, политетрафтор-этиленовой и эпоксидной пленок обладают хорошей термоустойчивостью.
• Ленты, армированные стекловолокном, характеризуются предельно низким растяжением, высокой прочностью на разрыв и стойкостью к проколам.
• Бумажные ленты обладают хорошими амортизирующими свойствами, стойкостью к проколам и ударам.
• Ленты на основе полиамидной пленки обеспечивают высокие диэлектрические свойства.
• Ленты на основе ацетатной ткани высокоэластичны и хороши для обертывания катушек трансформаторов, прекрасно впитывают электроизоляционные смолы и лаки, используются при рабочих температурах до 105 °C.
• Ленты на основе полиэфирной пленки тонкие, но прочные и долговечные, обладают превосходной устойчивостью к проколам и истиранию, стойкостью к химикатам, растворителям, влаге.
• Эпоксидные ленты обеспечивают высокую эластичность, износостойкость и термостойкость, выдерживают рабочие температуры до 155 °C.
• Полихлорвиниловая лента (ПВХ) изготавливается на основе пленки ПВХ с нанесенным на нее клеевым слоем. Качество этой разновидности ленты зависит от качества ПВХ-пленки, клея и собственно технологии производства. Более качественным продуктом является изолента из ПВХ-пленки класса А в сочетании с клеем на каучуковой основе. Такая изолента имеет высокую адгезию и повышенную эластичность, то есть хорошо клеится и тянется. Толщина пленок бывает разная: встречаются от 0,11 до 0,20 мм, также существуют изоленты с пламегасящим составом, то есть не поддерживающим горение.
Наконечники и соединители кабельные, концевые кабельные гильзы
Наконечники кабельные (рис. 55) предназначены для оконцевания проводов и кабелей. Соединители кабельные (рис. 56) предназначены для соединения двух и более кусков кабеля или провода. По силе пропускаемого через них тока наконечники и соединители кабельные делятся на слаботочные и силовые. Наконечники и соединители бывают медные и алюминиевые, болтовые и под опрессовку.
Рис. 55. Наконечники кабельные медные
