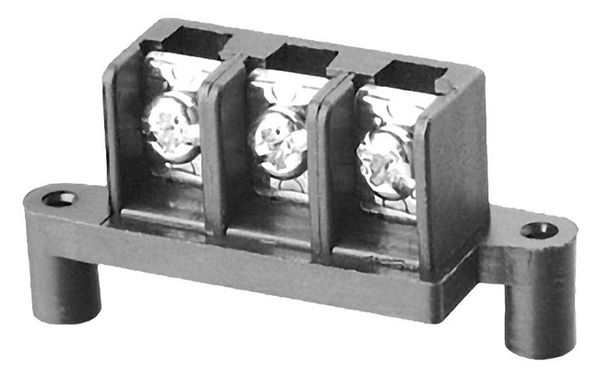

Рис. 44. Барьерные клеммники
Применяющиеся как стационарно, так и в распределительных щитах, силовые клеммы производятся из поликарбоната черного цвета с медными контактными площадками и стальными винтовыми зажимами.
Клеммники на DIN-рейку (рис. 45). Клеммники для распределительных шкафов и щитов систем автоматического управления (САУ). Контакты клеммников для DIN-рейки могут быть двух видов: стандартные винтовые зажимы и пружинные зажимы.
Позволяют легко соединять проводники и обеспечивают надежный контакт. Колодки могут крепиться на DIN-рейках типов Ω и G. Конструкция соответствует международным стандартам IEC60947, IEC60079, UL1059, UL486E.
Разъемные клеммные блоки. Номенклатура разъемных клеммных блоков позволяет использовать провода сечением от 0,08 мм² до 16 мм² и обеспечивает широкий выбор конфигураций.
Винтовые клеммы для печатных плат. Стандартные клеммники с винтовыми зажимами, предназначенные для монтажа на печатную плату.

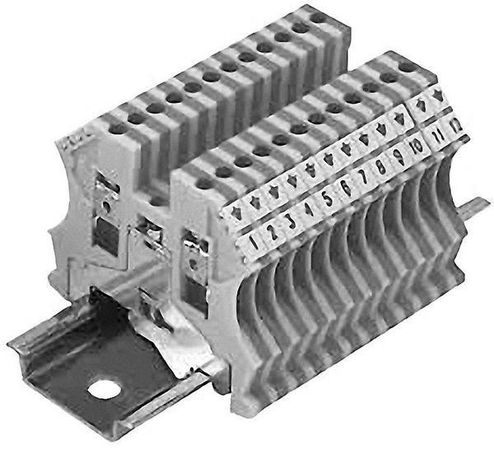

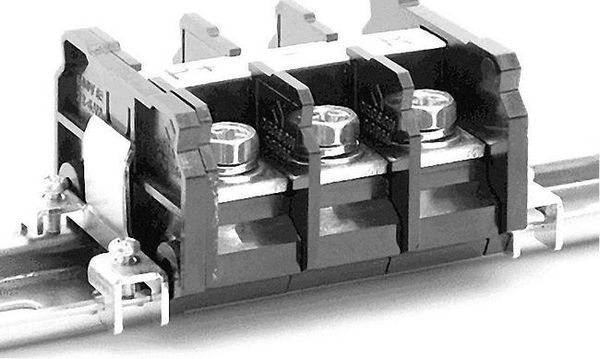

Рис. 45. Клеммники, установленные на DIN-рейку
Проходные клеммные блоки. Предназначены для установки в отверстия корпусов. Легко монтируются, характеризуются исключительно высокими нагрузочными способностями. Возможно использование провода сечением от 0,5 мм² до 95 мм².
Дюбель-хомуты
Дюбель-хомуты (рис. 46) позволяют быстро закрепить один или несколько кабелей на кирпичных, бетонных и прочих твердых поверхностях (стены, полы, потолки, ниши).

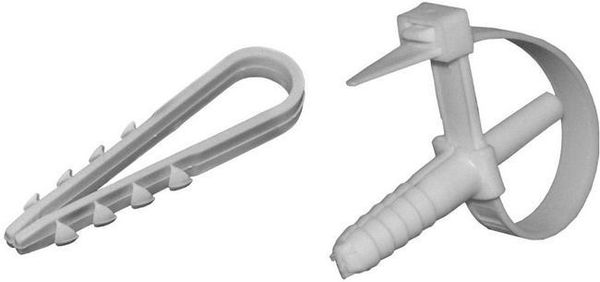

Рис. 46. Дюбель-хомуты
Кабельные хомуты
Кабельные хомуты предназначены для прочного стягивания нескольких проводов в один пучок. Материал - первичный полиамид 66 (PA66). Температурный диапазон от –40 °C до +80 °C. Черные хомуты - с добавками для защиты от УФ-излучения.

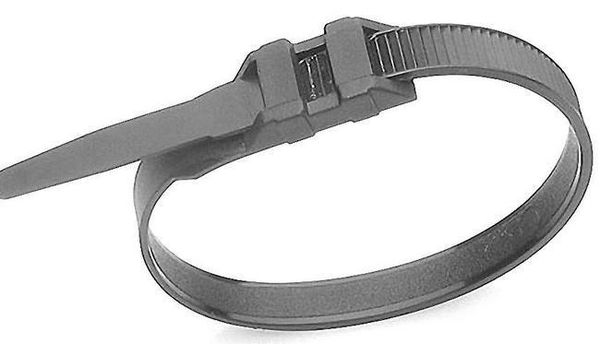

Рис. 47. Кабельный хомут с многоразовым замком
Принцип работы замка кабельного хомута. Устройство замка кабельного хомута (рис. 48) предусматривает наличие корпуса замка в виде рамки (1) и прикрепленного к ней язычка (2) в виде скошенного клина. Со стороны соприкосновения со свободным концом хомута (3) язычок (2) имеет зубцы, расположенные противоположно зубцам (4) на самом хомуте. Когда свободный конец хомута заводится в рамку (1) замка, происходит сцепление разнонаправленных зубцов хомута и язычка, за счет чего хомут прочно удерживается в замке и не имеет возможности обратного хода.

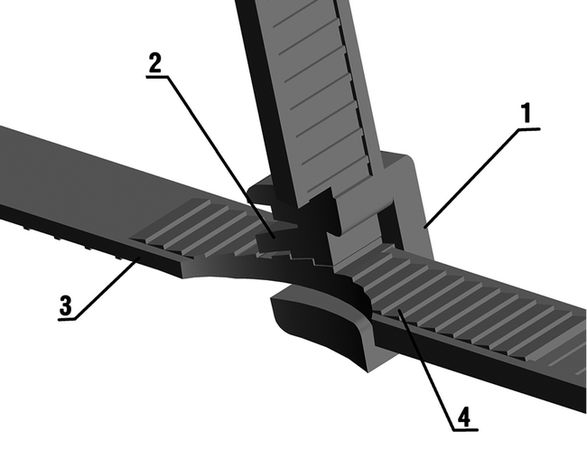

Рис. 48. Принцип работы замка кабельного хомута
Отверстие позволяет крепить стянутые провода к поверхности установки с помощью саморезов, винтов или гвоздей. Устройство замка обеспечивает ступенчатую фиксацию хомута внутри него без возможности обратного хода.
Маркировочные площадки, кабельные бирки, кабельные маркеры
Маркировочные площадки и кабельные бирки (рис. 49, 50), а также кабельные маркеры позволяют быстро идентифицировать стянутый хомутом пучок проводов.

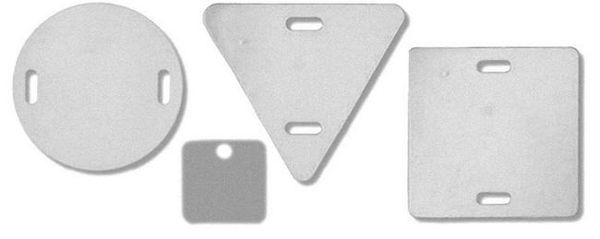

Рис. 49. Маркировочные площадки и кабельные бирки

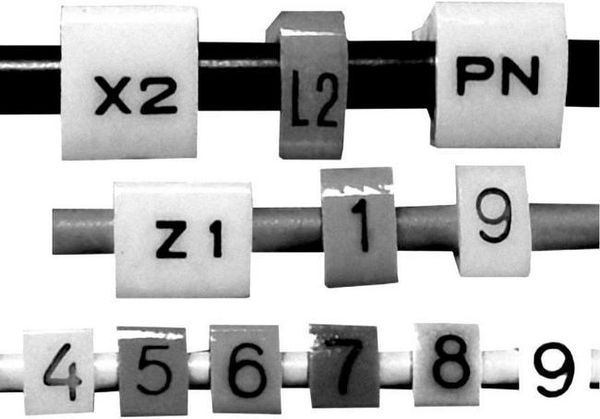

Рис. 50. Кабельные маркеры
Самоклеящиеся площадки для кабельных хомутов
Предназначены для безвинтового крепления кабельных хомутов к поверхности установки. Материал - первичный полиамид 66 (PA66). Температура эксплуатации от –20 °C до +60 °C (рис. 51).

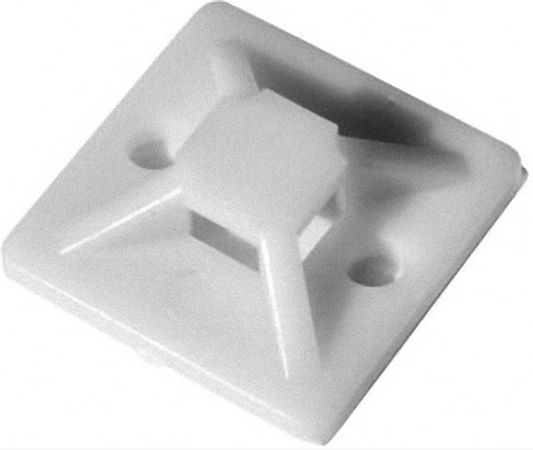

Рис. 51. Самоклеящиеся площадки для кабельных хомутов
Скобы пластиковые с гвоздем для круглых кабелей и проводов
Скобы пластиковые с гвоздем для круглых кабелей и проводов (рис. 52) предназначены для монтажа круглых кабелей и проводов на деревянных поверхностях и гипсокартоне (таблица 4). Материал гвоздя - закаленная сталь, материал скобы - полиэтилен.

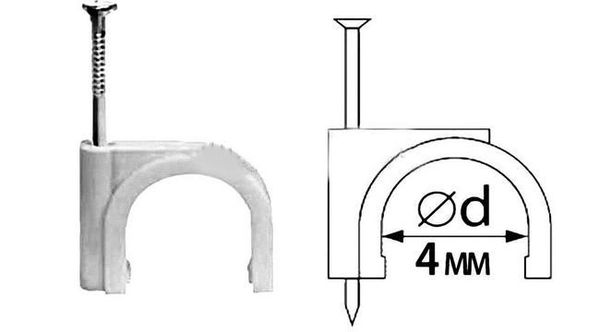

Рис. 52. Скобы пластиковые с гвоздем для круглых кабелей и проводов
Таблица 4

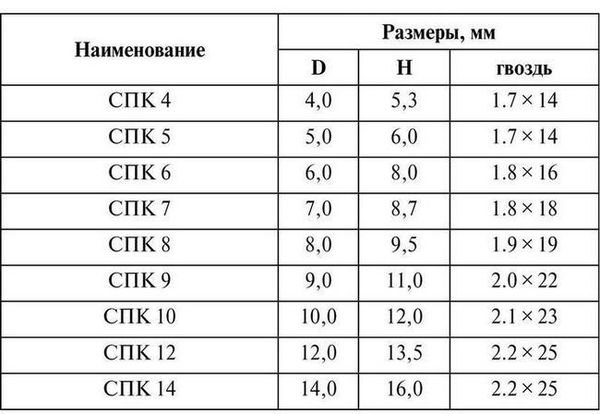

Размеры пластиковых скоб с гвоздем для круглых кабелей и проводов
Аналогичные скобы есть для плоских кабелей.
Термоусадочные трубки (ТУТ)
Основная сфера применения термоусадочных трубок (рис. 53) - изоляция токоведущих проводов. Отличные электроизоляционные свойства и удобство монтажа позволяют успешно заменять ими обычную изоляционную ленту.
Сегодня можно приобрести термоусадочные трубки, которыми изолируются электрические контакты, провода, соединения кабелей и т. д. Цена на них вполне приемлема.
Популярность термоусадочных трубок как электроизоляционного материала обусловлена их главным свойством - способностью уменьшать диаметр (усадкой) под действием температуры (60-120 °C). После усадки трубка плотно охватывает предмет, тем самым обеспечивая отличную электромеханическую защиту.
