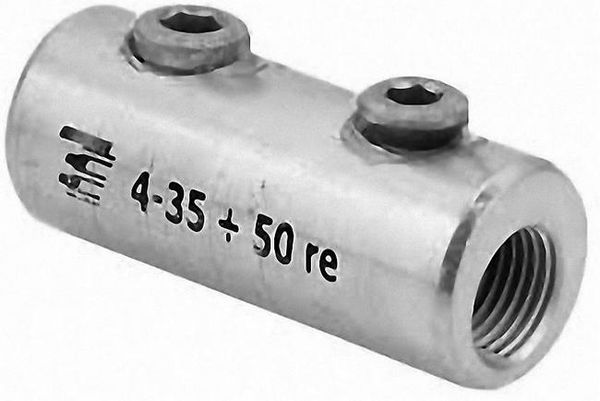

Рис. 56. Соединитель кабельный болтовой
Слаботочные наконечники и соединители, как правило, изготовлены из меди, чаще всего листовой. Они могут быть изолированными и неизолированными. Диапазон сечений в основном от 0,5 мм² до 6 мм².
Резьбовые, или болтовые наконечники и соединители не требуют при монтаже наличия опрессовочного устройства или приспособления для опрессовки. Обжатие осуществляется посредством закручивания срывного болта или болтов. Материал изготовления - Аl 99,5 %, с луженой поверхностью. Предназначены для работы под напряжением от 10 до 30 кВ. Диапазоны сечений от 16 мм² до 400 мм².
Рассмотрим наиболее часто встречающиеся условные обозначения наконечников под опрессовку.
1. Для наконечника кабельного медного: М; ТМ; Т; ТМЛ; Cu(o).
Т означает "трубка", исходный материал для изготовления наконечников. Также существуют разновидности наконечников под опрессовку, изготовленные из прутка, медного листа или литые. Л - луженый, М - медный. Cu(o) - также медный (Cu - медь), (о), как правило, означает, что наконечник под опрессовку.
2. Для наконечника кабельного алюминиевого примерно то же самое: А; ТА; Al(o).
Т - трубка, исходный материал для изготовления наконечников. А - алюминий, материал, из которого изготовлен наконечник. Al(o) - также алюминий, (о) означает, что наконечник под опрессовку.
Перед обжимом провод обычно помещают в рабочую поверхность наконечника, и там же и происходит его опрессовка в концевой кабельной гильзе (рис. 57), которая, как правило, типа или "квадрат", или "трапеция".
Рабочей поверхностью также может быть кольцо, вилка и т. д. Изолированные кабельные наконечники опрессовываются поверх изоляции. При выборе слаботочных наконечников, в том числе и концевых гильз, следует руководствоваться качеством изготовления. Если кабельный наконечник изолированный, то очень важно качество изготовления изоляции.

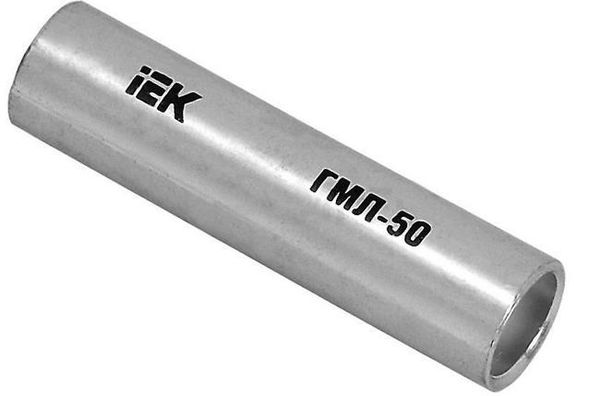

Рис. 57. Гильза медная луженая ГМЛ
Сильноточные медные кабельные наконечники и соединения (ТМЛ - трубчатые медные луженые или ТМ - трубчатые медные без покрытия) применяют для проводов и кабелей с медными жилами сечением от 6 мм² до 1000 мм² на напряжение до 35 кВ, а алюминиевые - для проводов и кабелей с алюминиевыми жилами сечением от 16 мм² до 500 мм² и на напряжение до 35 кВ. Наконечники изготавливают из цельнотянутой медной или алюминиевой трубки, в зависимости от типа наконечника.
Существуют также биметаллические или алюмомедные кабельные наконечники и соединения (рис. 58), они служат для соединения разнотипных проводов, например медь/алюминий, или подсоединения алюминиевого провода к медной шине.

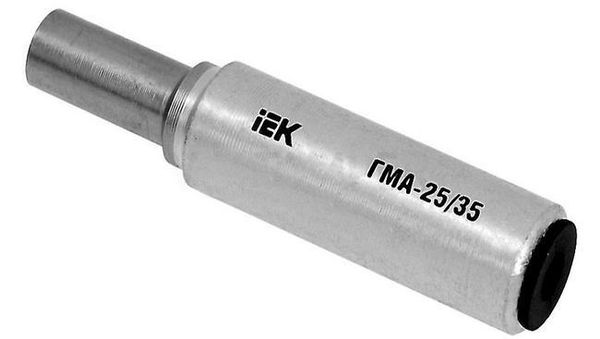

Рис. 58. Гильза медно-алюминиевая ГМА
Монтажные электроустановочные коробки
Монтажные коробки (рис. 59) позволяют произвести монтаж любых электроустановочных изделий независимо от типа стен и способа установки.

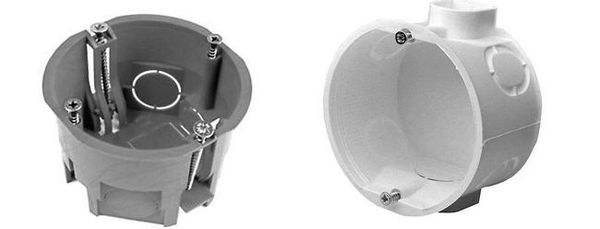

Рис. 59. Монтажные электроустановочные коробки 1, 2
Спираль монтажная
Спираль монтажная (рис. 60) предназначена для объединения электрических кабелей в трассы, жгуты, а также для разводки проводов и защиты кабелей от трения и механических повреждений. Спираль позволяет аккуратно и надежно скреплять проводку внутри кабельных каналов, металлических лотков и распределительных шкафов. Производится из полиэтилена высокого давления с добавлением компонентов, препятствующих горению.

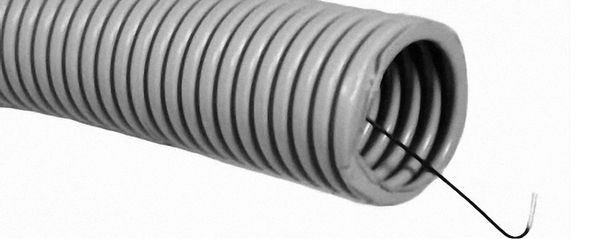

Рис. 60. Спираль монтажная
Пружины постоянного давления
Пружины постоянного давления ППД (рис. 61) предназначены для обеспечения контакта нажимного действия шин заземления с металлическими оболочками и бронелентами кабелей и проводов.
Рис. 61. Пружины постоянного давления
Шина заземления
При прокладывании защитного заземляющего контура в многоэтажных жилых и промышленных зданиях очень часто используют заземляющую шину (рис. 62). Существует множество разновидностей такого элемента. Основной задачей заземления является обеспечение достаточного уровня безопасности при контакте человека с активированными бытовыми приборами. Заземляющая шина необходима для стабильной работы электрической системы, которая имеет мощность до 1000 В.

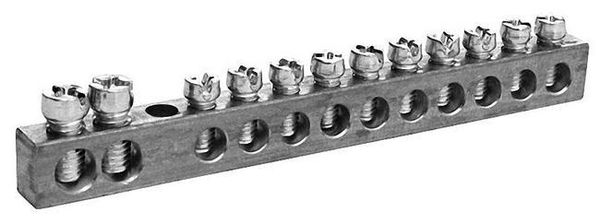

Рис. 62. Шина заземления
Эта часть заземляющего контура выступает в роли соединительного звена большого количества проводников одновременно, а также позволяет нормально функционировать системе заземления во всем здании. Главная заземляющая шина применяется для выравнивания значений потенциалов в электрической сети.
Кабельные ответвительные зажимы
Кабельные ответвительные зажимы (рис. 63) предназначены для организации ответвлений от магистральных линий кабелей и проводов напряжением до 660 В без разрыва магистральной линии. Зажимы имеют степень защиты IP20. Внутри зажимов расположен затягиваемый болтами плашечный зажим с оцинкованной поверхностью, что гарантирует защиту проводника от преждевременного окисления и способствует хорошей проводимости электрического тока.

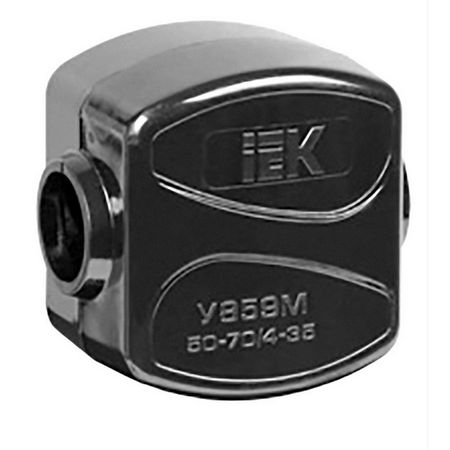

Рис. 63. Кабельные ответвительные зажимы
Лампочки. Розетки. Выключатели
Разновидности ламп освещения
Потребительский рынок предлагает сегодня лампы освещения различной стоимости и конструкции. При этом их потребительские и технологические свойства существенно отличаются друг от друга.
Различают несколько видов ламп освещения:
• лампы накаливания;
• люминесцентные;
• галогенные;
• светодиодные светильники.
Рассмотрим каждый из видов на предмет выявления основных потребительских и технологических особенностей.
Лампы накаливания. Довольно длительное время лампы накаливания не имели конкуренции на рынке. Форма лампочек накаливания может быть различной, как и их мощность, минимальная мощность равна 15 Вт, а максимальная 500 Вт.
Современные лампы накаливания представлены двумя разновидностями: криптоновые и биспиральные. В криптоновых лампах накаливания используется инертный газ криптон. Их мощность колеблется от 40 до 100 Вт. При этом криптоновые лампочки, в отличие от обычных, обладают большей светоотдачей и более высоким ресурсом.
Высокой светоотдачей обладают и биспиральные лампы, дающие свет за счет сложной дугообразной вольфрамовой нити. Поверхность ламп накаливания может быть прозрачной, матовой или зеркальной.
Несмотря на то что световой поток матированных ламп меньше (при незначительной матировке на 3 %, у молочных - на 30 %), они пользуются популярностью главным образом из-за более рассеянного света, который приятен для зрительного восприятия. Световой поток светильников с зеркальным слоем достаточно велик.
Люминесцентные лампы. Широкое распространение в последнее время получили люминесцентные лампы различной мощности (от 8 до 80 Вт). Их свечение происходит за счет люминофоров, на которые действует ультрафиолетовое излучение газового разряда. Лампы данного вида дают мягкий, рассеянный свет.
По сравнению с лампами накаливания, экономичность люминесцентных ламп намного выше, а световой поток при одинаковой мощности больше в 7–8 раз. Большая разница наблюдается и в сроке службы. У люминесцентных ламп он в 10–20 раз дольше, чем у ламп накаливания. Недостатком люминесцентных ламп является чувствительность к температуре и мерцание света.
Галогенные лампы. Лампы данного вида почти на 100 % ярче обычных лампочек накаливания. Они имеют разнообразные формы, в зависимости от вида свет может быть рассеянным или представлять концентрированный пучок (точечные).
Благодаря такому разнообразию галогенные лампы освещения, дающие насыщенные красивые оттенки, довольно часто применяют дизайнеры. Использование их яркого света и великолепной цветопередачи позволяет легко экспериментировать с освещением, создавая неповторимые эффекты. Галогенный свет применяется как для общего освещения, так и для детальной подсветки и выделения определенных участков жилого пространства.
Разнообразие галогенных светильников велико. Их можно разделить на несколько типов:
• подвесные;
