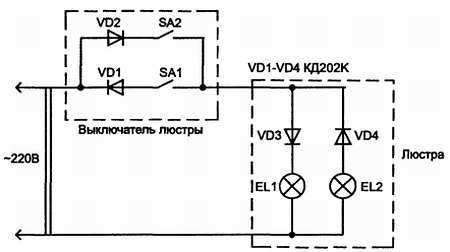

Рис. 4.41.Управление люстрой по двум проводам
Люстра может работать в трех режимах:
а) горит лампа EL1 (включен выключатель SA2);
б) горит лампа EL2 (включен выключатель SA1;
в) горят обе лампы (включены оба выключателя).
Лампы EL1 и EL2 разной мощности, либо вместо EL2 можно включить две лампы одинаковой мощности. Следует учитывать, что лампы в люстре работают в режиме "недокала", поэтому для увеличения яркости свечения необходимо брать лампы большей мощности. Но режим "недокала" имеет и положительную сторону - значительно повышается срок службы ламп.
4.7.4. Простейший генератор шума (рис. 4.42)

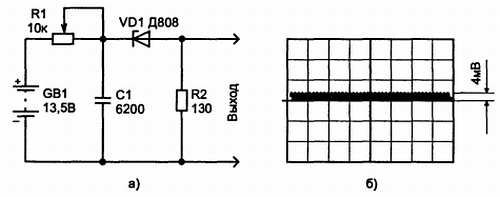

Рис. 4.42. Простейший генератор шума
Помимо генераторов сигналов синусоидальной, импульсной, треугольной и других форм, в измерительной технике пользуются и генераторами шума. Особенность сигнала генератора шума в его хаотической форме и сравнительно широкой полосе частот - от сотен герц до десятков мегагерц.
Чтобы собрать его, понадобятся три батареи 3336, соединенные последовательно, переменный резистор R1 сопротивлением 10, 15 или 22 кОм, стабилитрон VD1 типа Д808 или Д809, резистор нагрузки R2 сопротивлением от 120 до 180 Ом и фильтрующий конденсатор С1 емкостью 4700…10000 пФ - он предотвращает попадание высокочастотных шумовых сигналов в цепь источника питания (рис. 4.42, а).
Установив сначала движок переменного резистора в крайнее правое по схеме положение, подсоедините к генератору источник питания и подключите к резистору нагрузки R2 входные щупы осциллографа. Входным аттенюатором или регулятором усиления осциллографа подберите наибольшую чувствительность осциллографа. На экране должна появиться несколько размытая (утолщенная) линия развертки. Плавно перемещая движок переменного резистора в сторону левого по схеме вывода, понаблюдайте за увеличением "размытости" - она может стать наибольшей примерно в среднем положении движка. Это и есть максимальный сигнал шума на выходе генератора, его амплитуда может составлять от десятков микровольт до единиц милливольт (рис. 4.42, б).
Попробуйте включить вместо VD1 другой экземпляр стабилитрона Д808 или Д809 и заметьте амплитуду шумового сигнала. Уверенно найдется стабилитрон, "генерирующий" наибольший сигнал. Вообще, "шумят" практически все стабилитроны серий Д808-Д813, Д814А-Д814В. А вот стабилитроны КС133А, КС147А и многие другие непригодны для работы в схеме генератора шума.
Следует также помнить, что напряжение батареи GB1 зависит от используемого стабилитрона, оно должно превышать напряжение стабилизации хотя бы на 2 В.
Если вы теперь соедините нижний по схеме вывод резистора R2 с общим проводом ("заземлением") лампового или транзисторного радиоприемника, а верхний вывод резистора подключите к антенному гнезду, то на всех диапазонах (ДВ, СВ, КВ, УКВ) услышите в динамической головке приемника шум.
Если установить в генераторе вместо резистора R2 переменный и подавать сигнал на антенный вход приемника с его движка, то громкость шума удастся изменять перемещением движка резистора. А если бы удалось измерить амплитуду выходного шумового сигнала в разных положениях движка, можно было бы либо сравнивать приемники по чувствительности, либо просто определять чувствительность того или иного приемника. Кроме того, с помощью генератора шума нетрудно отыскивать неисправность во входных цепях приемника и даже телевизора.
4.7.5. Получение прямоугольных импульсов из синусоидального напряжения (рис. 4.43)
Рис. 4.43.Получение прямоугольных импульсов из синусоидального напряжения
Схема представляет собой ограничитель синусоидального сигнала, выполненный на базе стабилитрона.
В качестве понижающего трансформатора можно использовать унифицированный трансформатор кадровой развертки телевизоров TBK-110ЛM. На его обмотке имеется напряжение амплитудой около 20 В. Во время положительного полупериода напряжения на вторичной обмотке трансформатора стабилитрон выполняет свою основную функцию, в результате чего на его выводах можно наблюдать с помощью осциллографа ограниченную сверху полуволну синусоиды.
Амплитуда прямоугольного импульса зависит от напряжения стабилизации стабилитрона. Во время отрицательного полупериода синусоидального напряжения на вторичной обмотке трансформатора стабилитрон работает как обычный диод, падение напряжения на нем будет составлять доли вольта. В итоге на выходе схемы будет сигнал прямоугольной формы, "основание" которого немного (доли вольта) смещено вниз относительно линии развертки (осциллограф работает в режиме открытого входа).
Балластный резистор R1 выбирается из условия, чтобы максимальный ток через стабилитрон был больше Iмин и меньше Iмакс.
4.7.6. Стабилитрон - ограничитель постоянного напряжения (рис. 4.44)
Рис. 4.44.Стабилитрон - ограничитель постоянного напряжения
Представьте ситуацию, когда вашему транзисторному приемнику требуется питание, скажем, 9 В, а в распоряжении есть блок питания с фиксированным напряжением 15 В. Как быть?
Конечно, первая мысль - включить в цепь питания постоянный резистор, гасящий излишек напряжения. Но такой способ неприемлем из-за того, что в зависимости от громкости звука будет изменяться потребляемый приемником ток, а значит, и напряжение на нем.
Если же вместо гасящего резистора включить в цепь питания стабилитрон (см. рисунок), проблема будет решена. Теперь напряжение на нагрузке (приемнике) станет равным разности напряжений блока питания и стабилизации стабилитрона. В этом легко убедиться с помощью вольтметра постоянного тока.
Поскольку у разных экземпляров стабилитронов может отличаться напряжение стабилизации, более точно (если это нужно) выходное напряжение можно подобрать включением диода VD2 последовательно со стабилитроном. Тогда общее "гасящее" напряжение составит сумму напряжений стабилизации и прямого для данного диода. В свою очередь диод ставят либо германиевый (у него прямое напряжение может быть около 0,5 В), либо кремниевый (до 1,2 В), либо два-три последовательно соединенных диода.
Можно также соединять последовательно несколько стабилитронов (даже с разными напряжениями стабилизации) для получения нужного "гасящего" напряжения.
При выборе диодов и стабилитронов следует учитывать, чтобы ток нагрузки не превышал максимального значения выпрямленного тока для каждого диода и максимальный ток стабилизации для каждого стабилитрона. И еще следует помнить, что стабилитрон следует включать в обратном направлении, а диод - в прямом.
