Большинство электрических цепей включается через замок зажигания. Постоянно включены, независимо от положения ключа в замке зажигания, цепи питания звуковых сигналов, сигнала торможения, света фар, плафона освещения салона и штепсельной розетки. Электрооборудование автомобиля защищено плавкими предохранителями, установленными, как правило, в нижней части панели приборов с левой стороны в специальном монтажном отсеке. Для того чтобы облегчить поиск перегоревшего предохранителя, рекомендуем ознакомиться с электросхемой автомобиля. На крышке отсека с предохранителями обычно приведены их номинальное напряжение и схема расположения.
Ни в коем случае не следует заменять низкоамперные предохранители более мощными или проволочками, так как при этом возможен перегрев проводов и выход из строя коммутирующих элементов. Основной источник электрической энергии при неработающем двигателе – аккумуляторная батарея, которая служит для пуска двигателя при помощи стартера, а также для питания всех электрических цепей в подготовительном и аварийном режимах.
На современных автомобилях, сходящих с конвейера завода, установлены аккумуляторные батареи нового типа – необслуживаемые, готовые к использованию, т. е. залитые электролитом и заряженные. В таком же виде эти батареи поступают в запасные части.
Корпус (моноблок) батареи изготовлен из белой или цветной термопластичной пластмассы с общей крышей и межэлементными соединениями сквозь перегородку моноблока.
В связи с тем, что на батарее блоки электродов (пластины) опущены до самого дна, над пластинами более чем в 2 раза увеличился объем электролита, что позволило уменьшить периодичность доливки дистиллированной воды. При нормальном зарядном токе батарея нуждается в доливке дистиллированной воды не более 1 раза за четыре месяца эксплуатации. Батареи имеют меньший саморазряд и могут храниться залитыми электролитом и заряженными в течение 12 месяцев без подзарядки.
Готовность батареи к эксплуатации при установке на автомобиль проверяется путем измерения статического напряжения и плотности электролита. При напряжении менее 12,5 В батарею необходимо подзарядить.
Не реже 1 раза в месяц следует:
– проверить надежность крепления батареи в гнезде и контактов наконечников проводов с выводами батареи;
– при необходимости очистить батарею от грязи и пыли;
– проверить, нет ли видимых повреждений, таких как трещины и разрушения моноблока, крышки, вызывающие утечку электролита; при обнаружении течи снять батарею с автомобиля и устранить повреждение.
Периодически через каждые четыре месяца следует проверить уровень электролита. При значительном снижении уровня электролита необходимо проверить исправность электрооборудования. Регулируемое (зарядное) напряжение реле-регулятора должно быть в пределах 14,1+0,2 В.
Для доливки дистиллированной воды нужно снять планку и вывернуть пробку. Не допускается эксплуатация батарей с уровнем электролита ниже нижней линии на моноблоке. Доливать в аккумуляторы электролит воспрещается, за исключением тех случаев, когда точно известно, что понижение уровня электролита произошло за счет его выплескивания. При этом плотность доливаемого электролита должна быть такой же, какую имел электролит в аккумуляторе до выплескивания.
Батарею, не установленную на автомобиль или снятую с автомобиля после небольшого периода работы, необходимо полностью зарядить и довести плотность электролита до нормативных значений, а затем плотно ввернуть пробки и вставить планку. Такую батарею по возможности нужно хранить в неотапливаемом сухом помещении, защитив ее от прямого попадания солнечных лучей.
При отказе батареи в процессе эксплуатации, а также периодически через каждые 4 месяца необходимо проверять ее заряженность измерением плотности электролита аккумуляторным ареометром.
После определения плотности электролита в аккумуляторах следует установить степень заряженности батареи. Батарею, разряженную более чем на 25 % зимой и более чем на 50 % летом, необходимо снять с автомобиля и подзарядить с помощью зарядного устройства.
Срок хранения новой батареи без подзарядки составляет
12 месяцев. После 12 месяцев бездействия аккумуляторную батарею следует подзарядить и установить на автомобиль или на следующий период хранения (таких периодов может быть не более трех). Для подзарядки аккумуляторной батареи необходимо снять ее с автомобиля, присоединить положительный вывод батареи к положительному полюсу источника постоянного тока, а отрицательный – к отрицательному, снять с батареи планку и отвернуть пробки, установить зарядный ток 2,2 А. В процессе заряда необходимо следить за температурой электролита. Она должна быть в пределах 15–45 °C. Заряд следует проводить до постоянства напряжения и плотности электролита в течение трех часов.
Если уровень электролита окажется ниже нормы, нужно в аккумуляторную батарею долить электролит либо дистиллированную воду до уровня, соответствующего метке.

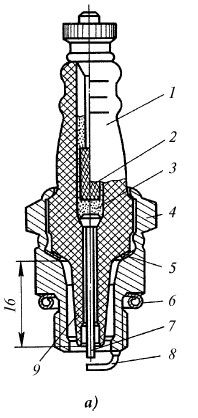

Свеча зажигания искровая служит для образования искрового разряда и зажигания рабочей смеси в камере сгорания двигателя. Искровая свеча (рис. 3.2.16, а) состоит из изолятора 1, корпуса 4 , центрального 7 и бокового 8 электродов.
Для герметизации свечи по центральному электроду применен токопроводящий стеклогерметик 3. Герметичность между изолятором и корпусом свечи осуществляется прокладкой 5 и термоосадкой корпуса свечи по верхнему бортику изолятора.
В процессе работы на двигателе на части свечи, расположенные в камере сгорания, попадает масло, которое, сгорая, образует нагар, шунтирующий искровой зазор в свече. Это приводит к утечке энергии и снижению вторичного напряжения. Энергия может также утекать по наружной поверхности изолятора, если она загрязнена или покрыта влагой.
Нагар на тепловом конусе 9 изолятора исчезает при нагреве его до температуры 400–500 °C. Эта температура называется температурой самоочищения свечи. Если температура теплового конуса изолятора превышала 850–900 °C, может возникнуть калильное зажигание.

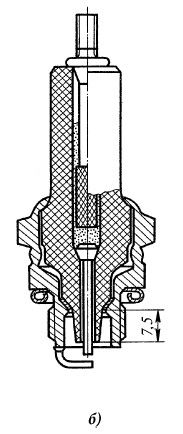

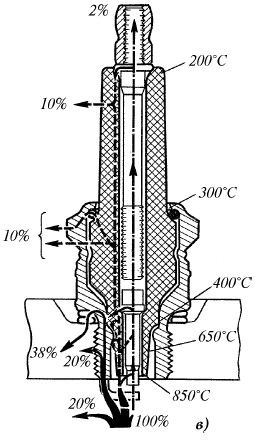

Рис. 3.2.16. "Горячая" ( а ), "холодная" (б) свечи зажигания искровые, тепловой баланс и температура различных мест изолятора (в) свечи: 1 - изолятор, 2 – контактная головка, 3 - токопроводящий стекло-герметик, 4 – корпус, 5, 6 - уплотнительные прокладки, 7 – центральный электрод, 8 - боковой электрод, 9 – тепловой конус (юбочка)
Температура теплового конуса изолятора 400–900 °C называется тепловым пределом работоспособности свечи. Так как тепловой предел для всех свечей практически одинаков, а тепловые условия работы свечи на различных двигателях существенно отличаются, то свечи изготовляют с различной тепловой характеристикой (калильным числом). Калильное число характеризует способность свечи работать на двигателе без калильного зажигания. Чем выше это число, тем надежнее свеча будет работать на двигателе с высокой степенью сжатия. Калильные числа могут иметь следующие значения: 8, 11, 14, 17, 20, 23 и 26.
В условном обозначении свечей зажигания (например, А17ДВР) цифры и буквы обозначают: первая А – резьба на корпусе М14х1,25 или М – резьба на корпусе М18х1,65; вторые одна или две цифры – калильное число; далее буквы Н (длина резьбовой части корпуса 11 мм) или Д (длина резьбовой части корпуса 19 мм); В – выступание теплового конуса изолятора за торец корпуса; Р – герметизация по соединению изолятор – центральный электрод термоцементом.
3.2.1 °Cистема смазки
Бесперебойный подвод масла к трущимся поверхностям в ДВС обеспечивает система смазки.
Система смазки автомобильного двигателя должна обеспечивать подачу достаточного количества масла к трущимся деталям при работе на различных скоростных и нагрузочных режимах, при подъемах и спусках до 35 %, кренах до 25 %, при отрицательных и положительных температурах окружающего воздуха, положительных и отрицательных горизонтальных и вертикальных ускорениях. Кроме того, она должна обеспечивать возможность длительной работы двигателя без перегрева масла с минимальным его расходом, а также обеспечивать достаточную очистку масла от механических примесей, не требовать больших трудозатрат на обслуживание.
Подвод масла к трущимся поверхностям осуществляется с помощью циркуляционных систем смазки или путем добавления масла в состав топлива (3–6 % по объему).
Последний вариант смазки используется в маломощных двухтактных двигателях с кривошипно-камерной продувкой. В остальных двигателях применяются циркуляционные системы смазки, в которых масло, подводимое к трущимся поверхностям, собирается, очищается от продуктов износа и повторно подается для смазки деталей.
