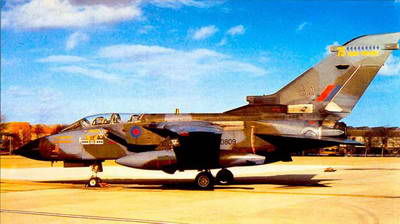

Самолет "ТОРНАДО" GR. Мк.1 ВВС Великобритании
В 1993 году в комплект вооружения самолетов "Торнадо"СГМ был включен и подвесной контейнер с лазерно-тепловизионной обзорно-прицельной системой TIALD (впрочем, два этих контейнера прошли "обкатку" в боевых условиях еще в 1991 году). 16 истре- бителей-бомбардировщиков в 1985-1987 гг. были модернизированы в разведчики-бомбардировщики "Торнадо"GR.Mk.I, еще 14 самолетов доработали в этот вариант в 1989-1990 гг.
В 1993-1994 гг. 24 самолета переоборудовали в противокорабельный вариант "Торнадо"GR. Mk.IB, способный нести до четырех ракет "Си Игл" с радиолокационой активной системой самонаведения.
Часть германских самолетов "Торнадо"IDS в 1994 году получила подвесные контейнеры с разведывательным фото- и ИК-обору- дованием (информация от ИК-системы линейного сканирования, как и в системе VICON 18 SRS 601, могла выводится для предварительной обработки на многофункциональные дисплеи в кабине штурмана-оператора). Теоретически германские истребители- бомбардировщики могли нести стандартизованное в рамках НАТО американское оружие - ядерные бомбы В61, а также УР AIM-9L, AGM-65 и AGM-88, однако практической отработки применения этих боеприпасов с самолета "Торнадо" не проводилось.
В 1997 году предполагалось начать оснащение германских истребителей-бомбардировщиков тактической крылатой ракетой "Апаш".
54 самолета "Торнадо"GR, состоящие на вооружении ВМС Германии, оснащены противокорабельными ракетами "Корморан"1, а с 1995 года - "Корморан"2.
Штатным вооружением итальянских самолетов стали ракеты "воздух-поверхность" AGM-65D "Мейврик", противорадиолокаци- онные ракеты AGM-88 HARM, противокорабельные ракеты "Корморан"1 УР "воздух-воздух" AIM-9L "Сайдуиндер", КАБ GBU16 "Пейвуэй"П и обычные свобод- нопадающие бомбы. Самолет способен нести американские ядерные бомбы В61. В 1994 году "Торнадо"ГО5 ВВС Италии получили контейнер с лазерной системой целеуказания Tomcoh-TRT CDLP.
В 1986 году ВВС ФРГ приняли решение заказать 35 самолетов "Торнадо"ЕСR, предназначенных для обнаружения и подавления РЛС противника. Самолеты несли комплекс радиоэлектронной разведки Тексас Инструменте TLS, И К систему линейного сканирования Ханиуэлл/STN "Атлас", а также ИК-систему Цейс PAMIR-Nq. Они сохраняли бомбардировочное вооружение, а для ведения оборонительного воздушного боя получили две УР AIM-9L. В 1994 году 20 разведчиков-бомбардировщиков "Торнадо"ЕСР были оснащены прогиворадиолокационными ракетами AGM-88 HARM.
Скоростной, относительно компактный самолет, обладающий высоким ударным потенциалом, пе мог не привлечь к себе иностранных заказчиков. Однако высокая стоимость "Торнадо" ограничила круг потенциальных покупателей богатыми странами арабского мира, охотно вкладывающих "нефтедоллары" в высокоинтеллектуальные системы оружия. В марте 1986 года начались поставки самолетов этого типа ВВС Саудовской Аравии. До октября 1987 года саудовцы получили 20 машин. В 1988 и 1993 годах последовали новые заказы. Всего до 1998 года Саудовская Аравия должна получить 90 истребителей-бомбардировщиков "Торнадо"IDS, (в том числе 14 "спарок"), а также шесть разведчиков.
Интерес к "Торнадо" проявило и правительство ОАЭ, однако заказа на этот самолет так и последовало: вмешались более сильные американские и российские конкуренты, а также Франция, что позволило ВВС Объединенных Эмиратов значительно поднять планку требований к перспективному ударному самолету. Преодолеть ее "Торнадо" было уже не по силам.
К середине 1990-х годов истре- битель-бомбардировщик "Торнадо" считался уже достаточно "пожилым" самолетом, требующим глубокой модернизации. Несмотря на очевидную целесообразность реализации единой программы "продления жизни" этой машины, участники консорциума Панавиа так и не сумели найти общий язык и организовать совместные работы по ее модернизации.
В Германии с января 1993 года приступили к усовершенствованию истребителя-бомбардировщика в рамках программ KWA. В 1995 году был доработан первый самолет, направленый на испытания. Поставки доработанных истребителей-бомбардировщиков в строевые части предполагается начать в 1998 году. В ходе модернизации увеличивается объем памяти БЦВМ, язык "Ассемблер" заменяется на язык "Ада", устанавливается модем MIL-STD-1760, позволяющий использовать перспективные высокоточные боеприпасы и тактические крылатые ракеты, в кабинах обновляется приборное
оборудование. В 1995 году для оснащения модернизированных самолетов ВВС Германии было решено закупить израильские контейнеры лазерного целеуказания Рафаэль "Лайтнинг", позволяющие использовать КАБ GBU-33.
В ходе второго этапа модернизации (1999 год) германские самолеты должны получить контейнерную тепловизионную обзорно- прицельную систему, новые многофункциональные кабинные индикаторы, систему предупреждения о подлете ракет, приемник спутниковой навигации, ИНС на лазерных гироскопах, а также комплекс усовершенствованных средств радиопротиводействия.
Великобритания с 1993 года ведет работы по модернизации 80 самолетов в вариант "Торнадо"GR. Мк.4. На самолетах устанавливается новая система РЭП фирмы "GEC-Маркони", усовершенствованная система управления вооружением, модем стандарта MIL- STD-1760, приемник спутниковой навигации, новый ИЛС в кабине летчика, а также индикатор тактической обстановки с выводом на него цифровой карты. Первый опытный модернизированный самолет "Торнадо"GR.Мк.4 совершил первый полет 29 мая 1993 года. Поставка самолетов этого типа в строевые части начнется в 1998 и завершится в 2002 году.
Итальянцы предполагают доработать свои истребители-бомбардировщики по образцу германских самолетов, в отличие от которых они должны получить, также, оборудование микроволновой системы посадки. Предполагается, что самолеты "Торнадо"IDS сохранятся на вооружении до 2010-х годов.
Общесамолетные системы.
Самолет оснащен аналоговой электродистанционной системой управления (ЭДСУ) с многократным резервированием по крену, рысканию и тангажу. Система автоматизированного управления (САУ) не только отрабатывает команды, задаваемые летчиком посредством ручки управления и педалей, но и выполняет функции системы повышения устойчивости и управляемости самолета (CSAS).
Имеется четыре режима работы системы управления самолетом: электродистанционное управление через систему автоматизированного управления (САУ, основной режим работы); электродистанционное управление рулями без применения САУ; механическое управление бустерами (последние два режима являются резервными).
Блок управления механизацией и углом стреловидности крыла разработан фирмами "Лукас Аэроспейс" и "Микротекника". При помощи гидравлической системы он контролирует работу предкрылков, закрылков, силового привода поворота консолей крыла, щитков крюгера и автомата загрузки по тангажу. Управление углом стреловидности осуществляется посредством специального рычага.
На истребителе-бомбардировщике имеются две независимые гидравлические системы, которые обеспечивают дублированное питание системы управления и приводов механизации, поворот консолей крыла, уборку и выпуск шасси. Каждый двигатель приводит гидронасос одной системы, имеется, также привод обоих систем от одного двигателя через механическую связь коробок вспомогательных агрегатов обоих двигателей.
Оборудование самолета питается от двух приводов-генераторов переменного трехфазного тока 115/200 В мощностью по 40/50 кВ стабилизированной частоты 400 Гц (разработчик - фирма "Лир Сиглер"). Потребители постоянного тока (28 В) питаются от двух трансформаторно-выпрямительных устройств на 150 А. Имеется также аварийный комбинированный генератор постояного и переменного тока с приводом от гидромотора. На самолете отсутствуют электрические акумуляторы, турбостартер двигателя запускается от от гидромотора с подачей энергии от гидроакумулятора.
Система кондиционирования воздуха - фирмы "Рисерч", с отбором воздуха от двигателей. Она обеспечивает наддув кабины, охлаждение бортового оборудования, продув пушечного отсека, наддув топливных баков и вентиляцию костюма летчика. Кислородная система имеет газификатор жидкого кислорода.
