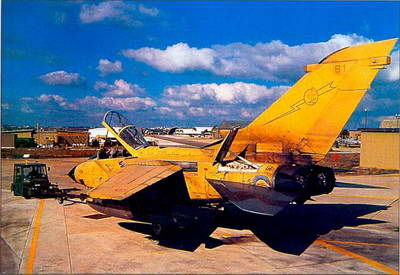

Истребитель-бомбардировщик "ТОРНАДО" GR.1 итальянских ВВС на стоянке с выпущенными тормозными щитками. Закопченый киль - следствие работы реверса двигателей
Целевое оборудование. Многоцелевое назначение самолета определило не только его конфигурацию и летные характеристики, но и состав бортового радиоэлектронного оборудования. Самолет оснащен навигационно-прицельным компллексом, основу которого составляет центральная цифровая ЭВМ "Спирит"3, выполненная на интегральных схемах с различным уровнем интеграции. Компьютер обрабатывает сигналы, поступающие от БРЛС, ИНС, доплеровской навигационной системы, лазерного дальномера, радиовысотомера, магнитного компаса, вычислителя воздушных данных и ряда других специализированных вычислителей, а также вырабатывает в цифровой форме соответствующие команды и передает их рта системы индикации и управления. Емкость оперативной памяти БЦВМ - 64 Кбайта.
При расчетах по определению места самолета БЦВМ получает информацию от ИНС FIN-1010, резервной пилотажно-навигационной системы SAHR, доплеровской системы определения скольжения и сноса "тип 72" и вычислителя воздушных данных.
ИНС, выполненная в виде отдельного блока массой 22 кг, объединяющего гироплатформу и систему питания, имеет, также, свой цифровой вычислитель с емкостью памяти 6 Кбайт. В нормальных условиях для выставки ИНС требуется 10-12 минут, однако имеется и режим ускоренной выставки (90 секунд).
Доплеровская навигационная система "тип 72" фирмы "Декка" выдает данные о векторе скорости по курсу, в сторону от курса и в вертикальной плоскости. В основном режиме работы она применяется совместно с ИНС.
Навигационная ошибка в инерциальном режиме составляет 1,8-2,0 км/ч полета, в режиме доплеровской РЛС и системы SAHR - 3,6-5,4 км/ч полета, а в режиме вычислителя воздушных данных и системы SAHR - 9 км/ч полета.
Вывод навигационной информации в кабине летчика осуществляется на проекционный индикатор с движущейся картой (в качестве носителя информации используются диапозитивы). В кабине штурмана установлен комбинированный индикатор с движущейся картой, на которую может накладываться информация от БРЛС.

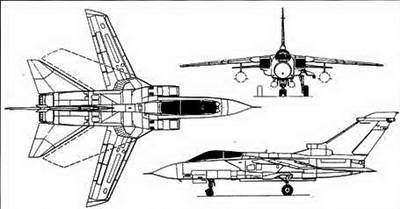

Схема истребителя-бомбардировщика ПАНАВИА "ТОРНАДО" IDS
Самолет оснащен многорежимной БРЛС фирмы "Тексас Инструменте" (изготавливается в Европе по американской лицензии) с высокой разрешающей способностью в режиме картографирования местности, а также обнаружения и сопровождения наземных целей. Имеется режим следования рельефу местности с высокой частотой повторения импульсов, позволяющий совершать продолжительный полет с большой скоростью на высотах 60-150 м. Станция снабжена двумя независимыми антеннами - основной, с плоской щелевой антенной решеткой диаметром 0,8 м (электронное сканирование по углу места и механическое - азимуту) и зеркальной антенной меньших размеров, установленной под основной и обеспечивающей полет в режиме следования рельефу местности. Мощность БРЛС в импульсе 10 и 60 кВт, сектор сканирования по азимуту ±60°, по углу места ±15°.
Система следования рельефу может работать в двух режимах: полностью автоматическом с использованием автопилота, а также в ручном, когда летчик управляет самолетом по командам автопилота, выводимым на индикатор.
Лазерный дальномер фирмы "Ферранти" имеет стабилизированную по трем осям оптическую головку. Используется лазер на иттриево-алюмипиевом гранате с ниодимом (YAG: Nd). Приемная система дальномера способна работать и в режиме целеуказания, осуществляя поиск наземной цели, подсвеченной лазером с земли или другого самолета, снабженного лазерным прожектором. Координаты подсвеченной цели выводятся на ИЛС. Девять самолетов "Торнадо"СР.Мк.1 британских ВВС оснащены контейнерами с оптоэлектронной системой "Мартин-Мариетта" TIALD, включающей тепловизор и лазерный дальномер-целеуказатель, установленные на гиростабилизированной платформе. Система позволяет сопровождать и подсвечивать наземные цели самостоятельно (в том числе и в темное время суток).
Автоматизированная система управления вооружением позволяет производить пуски УР различных типов, стрельбу из пушки, а также бомбометание (как горизонтальное, так и со сложных видов маневра). Сброс бомб может производится одиночно, сериями и залпом. Средняя точность бомбометания с кабрирования при использовании лазерного дальномера, достигнутая летчиками ВВС Великобритании (в ходе учений на полигоне в Хонингтоне в 1982 году, когда было сброшено более 500 бомб), составила 60 м, что значительно превосходит соответствующий показатель других ударных самолетов стран НАТО. Система связи самолета "Торнадо" включает:
- приемо-передатчик Плесси PTR1721 (для самолетов ВВС Великобритании и Италии);
- VKB приемо-передатчик Роде/Шварц (ВВС ФРГ);
- УКВ антенну фирмы "Челтон" (для полета по радиомаяку);
- аварийный приемо-передатчик фирмы Сименс;
- приемо-передатчик на одной боковой частоте, обеспечивающий загоризонтную связь фирм "Роде/Шварц" (для Великобритании и ФРГ) или "Монтедел" (Италия).
В кабине летчика установлены традиционные электромеханические приборы с круглыми шкалами. В центре приборной дости расположен навигационный индикатор с подвижной картой. Над ним установлен индикатор на лобовом стекле (ИЛС). В кабине штурмана- оператора, имеющей более "футуристичекский" вид, установлено два многофункциональных монохромных индикатора с телевизионной разверткой. В центре доски расположен комбинированный навигационный индикатор.
Самолеты ВВС Германии с 1996 года оснащены видеомагнитофоном, на котором фиксируется полетная и тактическая информация с ИЛС.
Вооружение. Самолет "Торнадо" оснащен двумя пушками IWKA-Маузер калибром 27 мм с боекомплектом по 180 снарядов на ствол, установленных в нижней носовой части фюзеляжа. Скорострельность орудия - 1000 или 1700 выстр./мин. (менее скорострельный режим применяется для стрельбы по наземным целям, более скорострельный - по воздушным).
Ракетно-бомбовое вооружение, размещенное на семи узлах внешней подвески, определяется "национальной спецификой" конкретного самолета (о чем рассказано выше), однако на английских, германских и итальянских истребителях-бомбардировщиках в обязательном порядке предусмотрена возможность подвески американского вооружения, стандартизованного в рамках НАТО - ядерных бомб В61, противорадиолокационных ракет AGM-88 HARM, ракет класса "воздух-поверхность" AGM-65 "Мейврик", УР ближнего воздушного боя AIM-9L "Сайдуиндер", РБК Мк.20 "Рокай", а также ФАБ 60-й серии.
Максимальная масса боевой нагрузки составляет 9000 кг.
