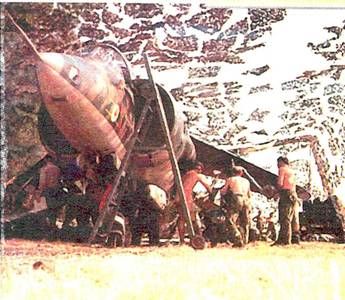

Вертикально взлетающий истребитель и разведчик Бритиш Аэроспейс "Харриер" GR.Mk.1, базирующийся на грунтовой ВПП
Первый предсерийный СВВП "Харриер" GR.Mk.I совершил первый полет 31 августа 1966 г., первый серийный СВВП был построен в октябре 1967г., а первый полет состоялся 28 декабря 1967 г. В апреле 1969 г. в ВВС Англии была сформирована первая эскадрилья из 12 самолетов "Харриер" и началась их эксплуатация.
Всего фирмами "Бритиш Аэроспейс" и "Макдоннелл-Дуглас" были построены 351 СВВП "Харриер" и "Си Харриер" всех модификаций, а затем еще 395 СВВП "Харриер" II, состоящих на вооружении ВВС и ВМС Великобритании, корпуса морской пехоты США и ВМС Испании, Италии и Индии, хотя первоначально предполагалось, что будет построено около 2000 СВВП для замены самолетов "Хантер". Это было вызвано тем, что СВВП "Харриер" имели переразмеренную силовую установку массой 1600 кг. Несмотря на использование облегченной конструкции, относительная масса конструкции составляла 71%, а вся полезная нагрузка только 29%, что значительно ограничивало массу боевой нагрузки и боевой радиус.
В январе 1971 г. на СВВП "Харриер" GR.Mk.I А, пилотируемом командиром эскадрильи Т. Леки-Томпсо- ном, были установлены мировые рекорды в классе "VTOL": после вертикального взлета самолет достиг высоты 9000 м за 1 мин 44,7 с и 12 000 м за 2 мин 22,7 с, был также установлен мировой рекорд высоты 14 040 м.
Производились следующие модификации:
"Харриер" GR.Mk.I с ТРДД "Пегас" 6 Мк. 1 (взлетная тяга 8620 кг), выпускались серийно в декабре 1967 – 1971 гг. для ВВС Великобритании, было построено шесть предсерийных и 78 серийных самолетов, позднее 50 самолетов были модифицированы в вариант GR.Mk.3;

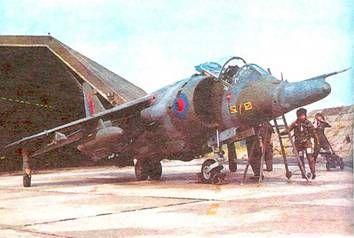

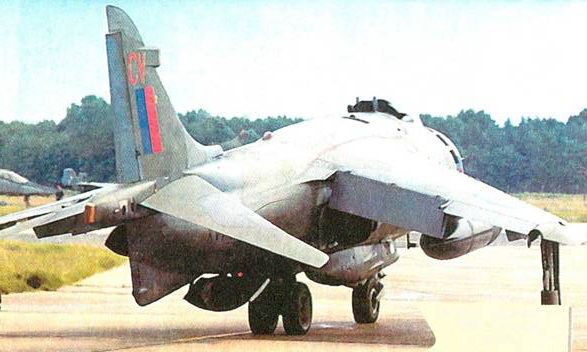

Усовершенствованный СВВП "Харриер" GR.Mk.3
"Харриер" GR.Mk.3 усовершенствованный вариант GR.Mk.I с TP АД "Пегас" 6 Мк.102 (взлетная тяга 9070 кгс) выпускался серийно с января 1967 г. Всего было построено 120 самолетов "Харриер" GR.Mk.I и Мк.З для ВВС Великобритании;
"Харриер" Т.Мк.2 – двухместный учебно-трени- ровочный вариант с ТРДД "Пегас" 6 Мк.101, имеет удлиненный на 3,12 м фюзеляж. Первый полет состоялся в апреле 1969 г.;
"Харриер" Т.Мк.2А – вариант самолета Т.Мк.2 с ТРДД "Пегас" 6 Мк.102. Самолеты Т.Мк.2 и Т.Мк.2А выпускались серийно в 1969- 1972 гг. Всего было построено два предсерийных и 12 серийных СВВП для ВВС Великобритании, из которых 10 были позднее модифицированы в вариант Т.Мк.4;
"Харриер" Т.Мк.4 – двухместный учебно-тренировочный самолет с ТРДД "Пегас" 11 Мк. 103 (взлетная тяга 9750 кгс);
"Харриер" Мк.52 – двухместный самолет для демонстрационных полетов, подобен "Харриер" Т.Мк.4, построен в одном экземпляре;
AV-8A "Харриер" Мк.50 – вариант GR.Mk.3 для корпуса морской пехоты США. Первый серийный СВВП был построен в ноябре 1970 г. Поставлено 102 самолета, из которых 47 были модифицированы в усовершенствованный вариант AV-8C;
TAV-8A "Харриер" Мк.54 – двухместный учебно-тренировочный вариант корпуса морской пехоты США;
"Си Харриер" FRS.Mk.I – палубный СВВП для ВМС Великобритании, совершил первый полет 20 августа 1976 г., на вооружении с сентября 1979 г., поставлено 73 СВВП FRS.l Mk. 1 и Мк.2 для ВМС Великобритании, включая 4 двухместных учебно-тренировочных T.Mk.4N. СВВП "Си Харриер" FRS.1 базируются на трех авианесущих кораблях типа "Инвинсибл", на каждом из них размещается 5 СВВП FRS.1 и 9 вертолетов ПЛО "Си Кинг" (в военное время число СВВП может быть увеличено до 12-15). Для улучшения взлетных характеристик самолета и увеличения боевой нагрузки при взлете с корабля применяется короткий разбег с использованием трамплина "Ски Джамп" (с углом наклона 7-12°);

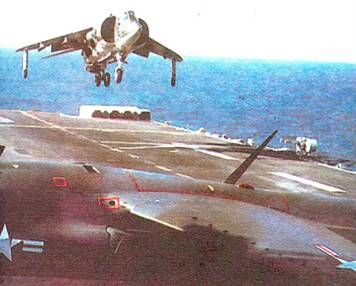

Посадка СВВП "Харриер" TAV-8A на палубу авианосца
AV-8S "Матадор" – вариант для ВМС Испании. Построено 12 самолетов "Харриер" Мк.50 (включая два двухместных TAV-8S), заказано еще 8, базируются на авианосцах "Дедало" и "Принсипе Астуриас";
FRS.Mk.51 – палубный СВВП для ВМС Индии, заказавших 23 самолета, включая два двухместных Т.Мк.60. Поставленные СВВП базируются на авианосце "Викрант" и вертолетоносце "Гермес".
"Харриер" GR.Mk.5 – развитие самолетов GR.Mk.I и 3 с ТРДД "Пегас" Мк.105 с тягой 9750 кгс и усовершенствованным оборудованием, производился также для КМП США под обозначением AV-8B (см. "Международные программы");

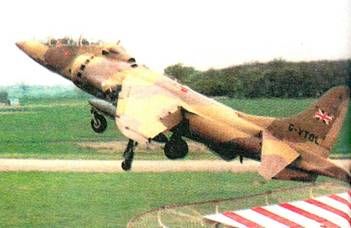

Двухместный тренировочный СВВП "Харриер" Т.Мк.2 при взлете с рампы "Ски Джамп"
Конструкция
Самолет выполнен по схеме моноплана с одним подъемно-маршевым ТРДД и велосипедным шасси. Является развитием опытных СВВП Р. 1127 и "Кестрел".
Фюзеляж цельнометаллический типа полумонокок. Силовой набор изготовлен из алюминиевых сплавов, стали и титана. Кабина экипажа одноместная, герметизирована, на учебно-тренировочных вариантах – двухместная. Катапультное кресло Мартин-Бейкср 9А Мк.2 обеспечивает покидание самолета на земле или в полете на режиме висения; возможно катапультирование сквозь остекление фонаря толщиной 8 мм. На самолетах AV-8S установлены катапультные кресла Стенсел SIIIS-3.
Крыло стреловидное кессонного типа, имеет три лонжерона и фрезерованную обшивку, на носке имеются запилы. Крыло имеет также два небольших аэродинамических гребня и 24 турбулизатора. Угол поперечного V= – 12°, угол установки 1°45'. Относительное удлинение крыла 3,175, сужение 0,336. Угол стреловидности по передней кромке 40°, по линии 1/4 хорд 34°. Корневая хорда крыла (по продольной оси самолета) 3,25 м, САХ 2,42 м. Относительная толщина профиля у корня 10%, на конце 3,3%. На концах крыла расположены обтекатели подкрыльных стоек шасси. Для перегоночных полетов к концам крыла крепятся законцовки, увеличивающие размах крыла на 1,34 м и площадь до 20,06 м 2 , Механизация крыла состоит из закрылков общей площадью 1,29 м 2 (хорда закрылка 0,447 м). Максимальный угол отклонения закрылков 50°.
Оперение. Горизонтальное оперение размахом 4,24 м, цельноповоротное, стреловидное, имеет небольшой излом по передней кромке. Угол стреловидности по линии 1/4 хорд 32°53', угол поперечного V = – 15°50'. Площадь оперения 4,42 м2 . Относительное удлинение 4,079. Диапазон углов отклонения от +11°15'до – 10°15'. Вертикальное oneрение имеет площадь 2,4 m z (площадь вертикального оперения на самолете Т.2 увеличена до 3,06 м 2 ). Угол стреловидности по линии 1/4 хорд 40°22'. Площадь руля направления 0,49 м2 .
Шасси велосипедного типа. Передняя опора самоориентирующаяся (угол поворота (45°), имеет одно колесо размером 0,66x0,2 м (давление в пневматике 6,33 кгс/см2 на самолете GR.Mk.3 и 7,03 кгс/см2 на самолете Т.Мк.2). Главная опора имеет масляно-воздушный амортизатор и спаренные колеса размером 0,68x0,2 м, давление в пневматиках 6,33 кгс/см2 (GR.Mk.3) и 6,68 кгс/см2 (Т.Мк.2). Подкрыльные опоры телескопические, имеют по одному колесу размером 0,32x0,16 м с давлением в пневматиках 6,68 кгс/см2 . Шасси снабжено дисковыми тормозами колес и автоматами скольжения, что позволяет эксплуатировать самолет с грунтовых ВПП.
Силовая установка. Подъемно-маршевый ТРДД "Пегас" 11 Мк. 103 установлен за кабиной экипажа; поворотные сопла расположены с боков фюзеляжа. Воздухозаборники боковые нерегулируемые; общая площадь отверстий воздухозаборников 0,855 м2 . По периметру воздухозаборников имеются восемь створок, которые обеспечивают дополнительную подачу воздуха на вертикальных режимах полета. Все четыре сопла поворачиваются синхронно с помощью цепной передачи от двух пневмо- двигателей; максимальный угол поворота сопл 98,5°. Двигатель имеет трехступенчатый вентилятор, восьмиступенчатый компрессор высокого давления, кольцевую камеру сгорания и двухступенчатые турбины низкого и высокого давления. Степень двухконтурности двигателя 1,4, степень повышения давления 14. Масса сухого двигателя (без поворотных сопл) 1405 кг.
