ТРДД Бристопь-Сиддпи "Пегас" с поворотными соплами
Топливная система. Топливо размещается в пяти фюзеляжных и двух крыльевых баках общей емкостью 2 870 л, под крылом возможна подвеска двух ПТБ по 455 л (для увеличения боевого радиуса) или по 1500 л (для перегоночных полетов). Возможна установка штанги топливоприемника для заправки топливом в полете.
Система управления. Для управления самолетом на крейсерском режиме служат элероны, цельноповоротный стабилизатор и руль направления. Проводка управления жесткого типа. Управление стабилизатором и элеронами осуществляется с помощью дублированных гидравлических механизмов. Управление рулем направления ручное. Для повышения маневренности в воздушном бою одновременно с отклонением аэродинамических поверхностей могут поворачиваться и сопла ТРДД.
Для управления на вертикальных режимах и на малых скоростях используется газодинамическая система управления (ГДСУ). Система состоит из пяти струйных рулей (два служат для продольного управления и установлены в носовой и хвостовой части самолета, один для путевого управления, размещенный в хвостовой части самолета, и два для поперечного управления, установленные на концах крыла) и системы трубопроводов. Воздух в ГДСУ отбирается от компрессора высокого давления, включение ГДСУ производится автоматически при повороте сопл двигателя на угол более 20°. Для согласованности работы ГДСУ и аэродинамических поверхностей управления между ними имеется механическая связь.
Системы. Гидравлическая сис тема дублированная, рабочее давление 210 кг/см2 , служит для привода поверхностей управления, шасси и воздушной турбины, используемой для привода аварийного гидронасоса.
Электрическая система включает генератор переменного тока мощностью 12 кВ/А и две аккумуляторные батареи напряжением 28 В и емкостью 25 А/ч.
Кислородная система имеет один баллон с жидким кислородом (емкость 5 л). Максимальный перепад давления в кабине 0,24 кгс/см2 .
Навигационное и электронное оборудование. На самолете установлены приемник КВ/УКВ фирмы "Плесси", запасной прием- пик УКВ, система TAC.AN фирмы "Хоффман" и система опознавания фирмы "Коссор". В подфюзеляжном киле установлены антенны радиовысотомера AN/APN-194. Самолет снабжен коллиматорным индикатором HUD фирмы "Смит", который связан с системой навигации и управления огнем Ферранти FE541, компасом Сперри C2G и ЭВМ обработки данных воздушной обстановки. Все самолеты "Харриер" GR.3 английских ВВС имеют лазерные целе- указатель и дальномер Ферранти 106, размещенные в удлиненном носовом обтекателе. В носовой части самолета возможна установка фотокамеры F.95 Мк.7.
Истребитель FRS.1 оснащен ИЛС Смит Индастрис HUDWAC, инерциально-допплеровской системой NAVHARS, в состав которой входит гировертикаль Ферранти HARS. Радионавигационное оборудование включает приемник системы "Такан" и УВЧ оборудование наведения по приводным маякам. Имеется система предупреждения о радиолокационном облучении. Радиосвязь осуществляется при помощи многоканального приемника-передатчика УВЧ/ОВЧ PTR-377.
Вооружение. Под фюзеляжем в съемных обтекателях установлены две пушки "Аден" калибром 30 мм

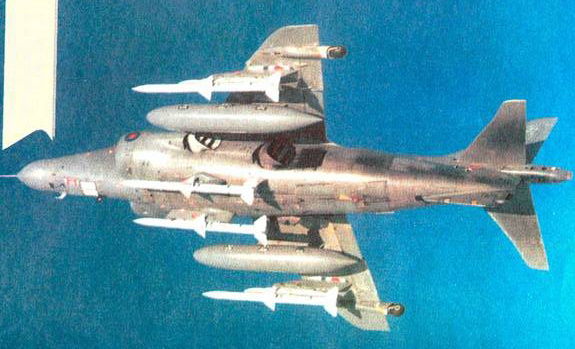

СВВП "Си Харриер" FRS.1 с вооружением из УР AMRAAM

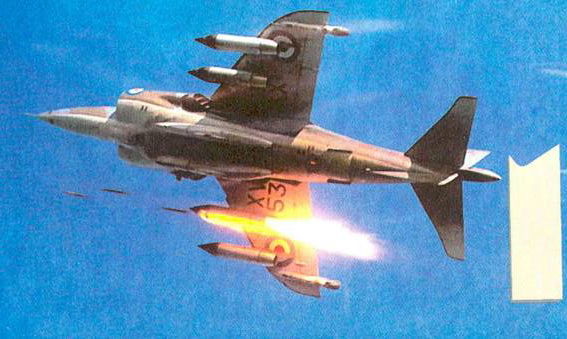

Пуск НАР калибром 68 мм с СВВП "Харриер" GR.Mk.1
Характеристика СВВП "Харриер" GR.3
Размеры:
размах крыла 7,7 м
длина самолета 13,91м
высота самолета 3,43 м
площадь крыла 18,68 м2
Двигатели 1 ТРДД Роллс-Ройс
"Пегас" 11 Мк.103
взлетная тяга 9750 кгс
Массы и нагрузки:
максимальная взлетная при
вертикальном взлете 8850 кг
при взлете с разбегом 11 400 кг
пустого снаряженного 5730 кг
запас топлива во внутренних баках 2295 кг
максимальная боевая нагрузка 2270 кг
Удельная нагрузка на крыло:
при вертикальном взлете 474 кгс/м2
при взлете с разбегом 610 кгс/м2
Летные данные:
максимальная скорость у земли 1175 км/ч
максимальное число М при пикировании 1,29
практический потолок 15 600 м
Боевой радиус: при вертикальном взлете и
боевой нагрузке 1360 кг 92 км
при взлете с разбегом длиной 180 м и боевой
нагрузке 2270 кг 230 км
Перегоночная дальность с подвесными топливными баками и перегоночными
законцовками крыла 3425 км
(боезапас по 300 снарядов).
Под крылом имеются четыре узла для подвески различного вооружения; два внутренних узла рассчитаны на нагрузку 910 кгс, а два внешних – на 295 кгс. Один подфюзеляжный узел рассчитан на нагрузку 454 кгс. На самолетах "Харриер" GR.3 и AV-8A под крылом могут устанавливаться УР AIM-9L "Сайдуиндер" или AMRAAM, могут подвешиваться до шести контейнеров Матра 115 или 116М с НАР калибром 68 мм, пять бомб калибром 454 кг, пять кассетных бомб, 10 контейнеров с дипольными отражателями. Индийские самолеты "Си Харриер" вместо УР "Сайдуиндер" могут оснащаться ракетами "Мажик" французского производства.
Вооружение самолета FRS.Mk.I и 2 дополнено усовершенствованными УР класса "воздух-воздух" средней дальности AIM-120 AMRAAM (возможна подвеска четырех ракет) и противорадиолокационными УР ALARM.
Боевое применение. Во время англо-аргентинского конфликта 1982 г. 28 истребителей "Си Харриер" FRS.1 на авианосцах "Инвиисибл" и "Гермес" были направлены в район фолклендских островов. Условия боевого применения истребителей были крайне тяжелыми, так как плохая видимость, сильное волнение и частые туманы затрудняли полеты.
Во время боевых действий истребители FRS.1 совершали круглосуточное боевое патрулирование совместно со штурмовиками "Харриер" английских ВВС и наносили удары по наземным целям (в этом случае штурмовики, оснащенные более совершенной прицельно-навигационной аппаратурой, выполняли роль лидера), совершали посадку на вертолетные площадки боевых и транспортных кораблей.
Боеготовность СВВП, совершивших в ходе боевых действий 2379 боевых вылетов, превысила 90%. В общей сложности истребители "Си Харриер" сбили 22 самолета противника. Ни один истребитель не был сбит в воздушном бою, однако два самолета было потеряно от огня зенитной артиллерии противника и четыре – в результате аварий.
ГЕРМАНИЯ
Проекты СВВП, разработанные во время второй мировой воины
Проект Хейнкель "Юлия"
Вертикально стартующий истребитель- перехватчик
Весной 1944 г. немецкому верховному командованию стало ясно, что возрастающим налетам бомбардировщиков союзников на промышленные центры "третьего рейха" невозможно противостоять обычными средствами ПВО. Поэтому рассматривались самые необычные и даже фантастические предложения по перехвату и уничтожению бомбардировочных соединений, из которых очень немногие оказались реально осуществимыми. Одним из таких предложений, которое обеспечивало возможность практической реализации, был проект дешевого вертикально стартующего ракетного истребителя-перехватчика. Такой способ взлета не требовал применения специальной системы управления, используемой на вертикально взлетающих самолетах, и в значительной степени был подготовлен опытом постройки и испытаний исследовательских ракет, запускаемых с помощью вертикальных направляющих.
Концепцию вертикально стартующего перехватчика впервые выдвинул известный конструктор ракетных двигателей и ракет Вернер фон Браун в меморандуме Техническому департаменту от 6 июля 1939 г. В. Браун предлагал самолет взлетной массой 5000 кг с одним ракетным двигателем тягой 10 тс. Самолет должен был взлетать вертикально с помощью направляющих длиной 6 м, боевая высота в 8000 м должна была набираться за 53 секунды. Хотя эта схема была отклонена как трудноосуществимая, но концепция была использована конструктором Эриком Бахемом, ставшим техническим директором фирмы "Герхард Физелер верке", для разработки двух проектов вертикально стартующих самолетов под обозначением Fi. 166. В одном из этих проектов, получившем название "Высотный охотник"-1, предлагалось использовать реактивный истребитель Мессершмитт Me.262, стартующий вертикально с помощью ракеты- разгонщика, обеспечивающей подъем самолета на высоту 12 км, где ракета-раз- гонщик отделялась и возвращалась на землю с помощью парашюта, а отделившийся самолет выполнял боевое задание. Во втором проекте предлагалось использовать модернизированный истребитель Мессершмитт BM09TL. Эти проекты также были отклонены, но позже, в 1944 г., получили развитие в работах фирмы "Хейнкель", предложившей проекты вертикально стартующих самолетов "Юлия" 1 и 2 с ЖРД "Вальтер" и стартовыми ракетными ускорителями.
