Сергей Савосин - Советы автомеханика: техобслуживание, диагностика, ремонт стр 30.

Иллюстрации

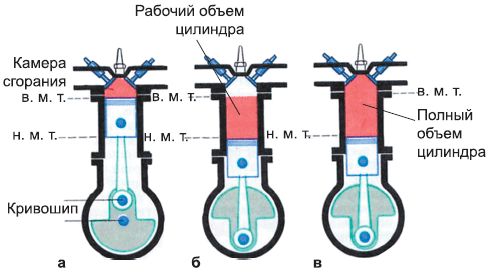

Рис. ЦВ 2.6. Схема работы цилиндра двигателя

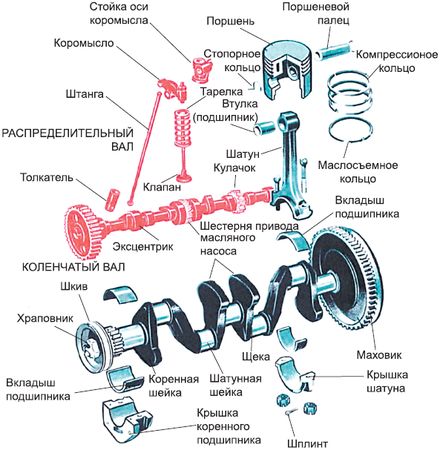

Рис. ЦВ 2.14. Устройство кривошипно-шатунного и газораспределительного механизмов

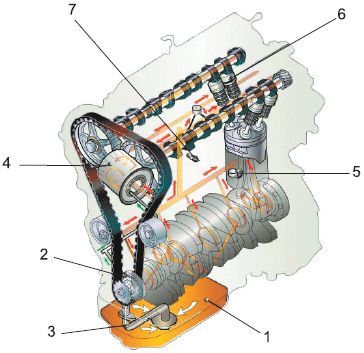

Рис. ЦВ 2.24. Принудительная система смазки с мокрым картером. 1. Масляный поддон. 2. Масляный насос. 3. Маслозаборник с сетчатым фильтром. 4. Масляный фильтр тонкой очистки. 5. Форсунки охлаждения поршня. 6. Гидравлический толкатель (гидрокомпенсатор). 7. Датчик давления масла

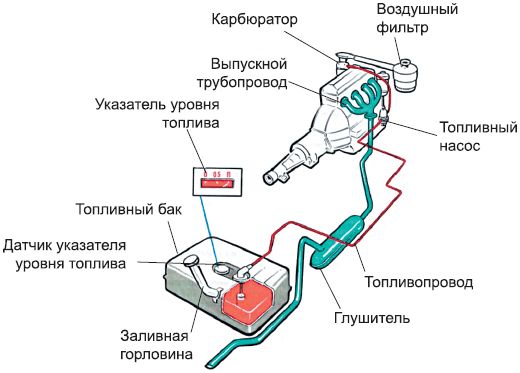

Рис. ЦВ 2.29. Система подачи топлива

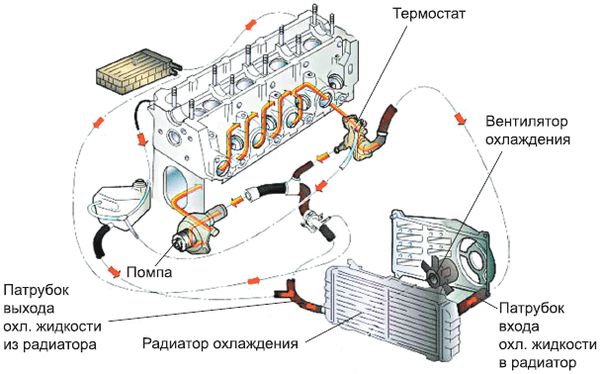

Рис. ЦВ 2.56. Циркуляция охлаждающей жидкости

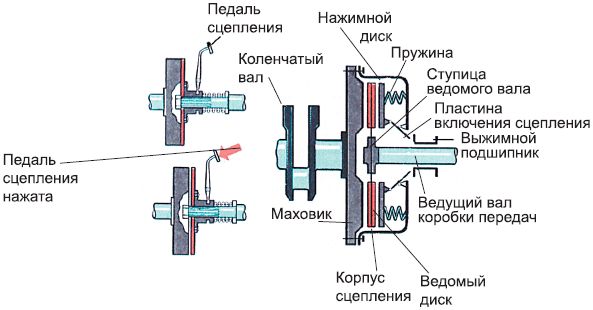

Рис. ЦВ 4.3. Принцип действия сцепления

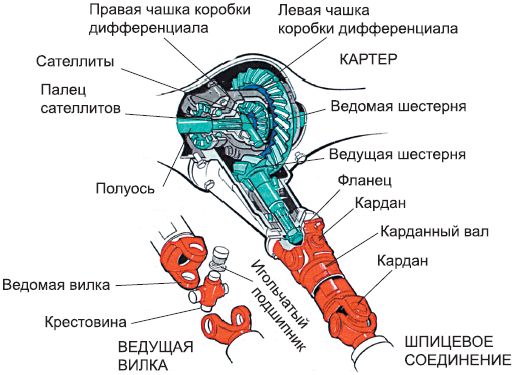

Рис. ЦВ 4.6. Задний мост и карданная передача

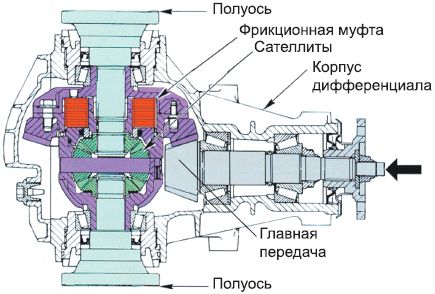

Рис. ЦВ 4.9. Устройство дифференциала (ошибка: фрикционная муфта)

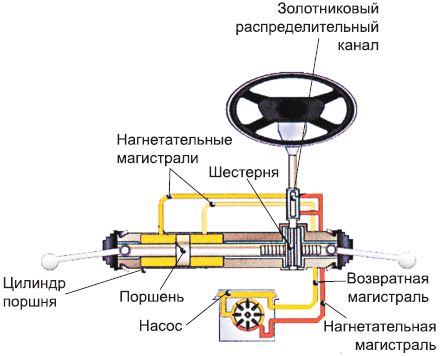

Рис. ЦВ 5.35. Гидравлическая система усилителя рулевого управления
