Рис. 5.34. Рейка рулевого механизма с переменным шагом зубьев
Реечный рулевой механизм с переменным шагом зубьев работает так же, как и описанный выше реечный рулевой механизм с постоянным шагом. В центре рейки шаг зубьев больше, чем на краях. Переменный шаг дает возможность увеличивать передаточное число рулевого управления по мере вращения шестерни. Зубья в центре рейки обеспечивают большее перемещение рейки при каждом повороте шестерни, для чего требуется относительно большое усилие. Зубья на концах рейки обеспечивают меньшее перемещение рейки, для чего требуется относительно небольшое усилие водителя. Для устранения этого недостатка на современных автомобилях устанавливаются усилители рулевого управления. Фактически в этой системе, чем больше поворачивается рулевое колесо, тем меньше усилие. При движении по прямой рулевое управление тяжелее, чем при повороте рулевого колеса в предельное положение – это облегчает маневрирование и парковку.
В реечном рулевом механизме с переменным шагом предусмотрено пропорционально возрастающее передаточное число.
На рис. 5.35 (см. также на цветной вклейке рис. ЦВ 5.35) изображена типовая гидравлическая система усилителя рулевого управления, оснащенная жидкостным насосом, который служит для подачи рабочей жидкости под давлением в гидравлический контур. Насос может иметь электрический привод и находиться в бачке усилителя рулевого управления или иметь механический привод от двигателя.

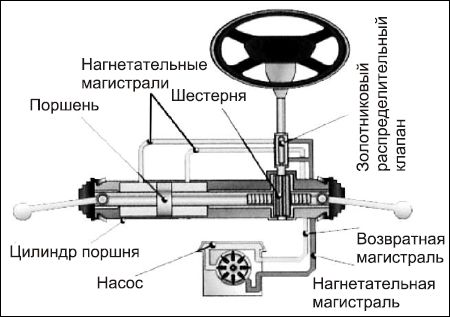

Рис. 5.35. Гидравлическая система усилителя рулевого управления
Механические насосы, как правило, снабжены отдельным бачком для рабочей жидкости. Рабочая жидкость под давлением, созданным насосом, поступает в золотниковый распределительный клапан в рулевом механизме. Когда рулевой вал находится в прямолинейном положении, рабочая жидкость проходит через золотниковый распределительный клапан и возвращается в бачок. При повороте рулевого колеса золотниковый распределительный клапан направляет рабочую жидкость на соответствующую сторону поршня, который располагается в цилиндре на конце реечного рулевого механизма. Тяга, присоединенная к поршню, соединена с рейкой, и любое давление рабочей жидкости, воздействующее на поршень, способствует перемещению рейки. Рабочая жидкость с обратной стороны возвращается в бачок через золотниковый распределительный клапан. При повороте рулевого колеса в другом направлении происходит противоположный процесс. Если усилитель рулевого управления выходит из строя, сохраняется механическое действие рулевого механизма, но при этом придется прикладывать гораздо большее усилие.
5.3.2. Рулевой привод
Рулевой привод служит для передачи усилия водителя через рулевое колесо к управляемым колесам автомобиля. Рулевой механизм преобразует вращательное движение рулевого колеса в прямолинейное движение, которое тянет тяги рулевого привода. Преобразованное движение передается от рулевого механизма к рулевому приводу. Шаровые шарниры на концах продольных и поперечных рулевых тяг обеспечивают возможность любых поворотных и вращательных перемещений в приводе. Компоновка и количество поперечных рулевых тяг в рулевом приводе зависит от конструкции моста и подвески.
Варианты компоновки приводов рулевого механизма
Простейшая конструкция рулевого привода – это односекционная поперечная рулевая тяга, перемещаемая рулевой сошкой (рис. 5.36). Рулевая сошка толкает или тянет продольную рулевую тягу для перемещения рычага, который соединен с поворотным шарниром на поворотном кулаке. Поперечная рулевая тяга соединяет оба поворотных шарнира на поворотных кулаках передних колес автомобиля. Любое перемещение одного из поворотных шарниров передается через рулевую тягу к шарниру на противоположном поворотном кулаке.

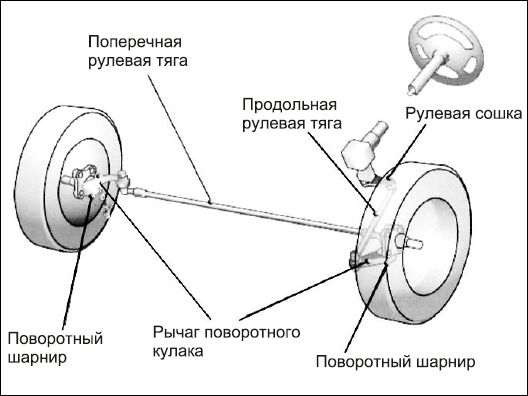

Рис. 5.36. Рулевой привод с односекционной рулевой тягой
Рулевой привод этого типа, как правило, применяется в автомобилях с жестким мостом, в которых расстояние между рычагами поворотных кулаков не изменяется. Для соединения продольной рулевой тяги с рычагами поворотных кулаков служат шаровые шарниры.
На рис. 5.37 изображен доработанный вариант односекционной рулевой тяги – рулевой привод с двухсекционной рулевой тягой, перемещаемой рулевой сошкой. Рулевая сошка тянет или толкает две отдельные рулевые тяги, которые соединены с рычагами поворотных кулаков посредством шаровых шарниров. Перемещение рулевых тяг поворачивает поворотные шарниры на поворотных кулаках. Рулевой привод этого типа, как правило, применяется в автомобилях с независимой подвеской, в которой поворотные шарниры могут перемещаться один независимо от другого.
Рис. 5.37. Рулевой привод с двухсекционной рулевой тягой
Рулевой привод с трехсекционной рулевой тягой, перемещаемой рулевой сошкой, представлен на рис. 5.38. В этой рулевой тяге предусмотрен маятниковый рычаг, который передает движение рулевого управления к противоположной стороне автомобиля. Рулевой привод этого типа применяют в автомобилях с независимой подвеской, но у этого варианта конструкции высокая стоимость.

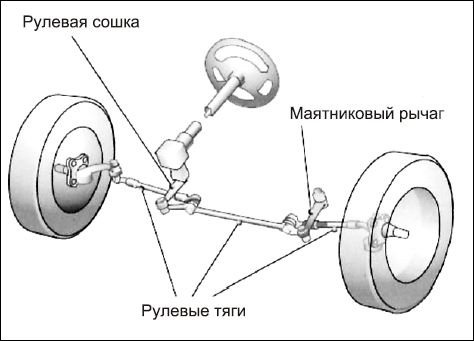

Рис. 5.38. Рулевой привод с трехсекционной рулевой тягой
Трехсекционная рулевая тяга обеспечивает самую высокую степень точности и максимальный контроль над рулевым управлением. При движении автомобиля по неровной дороге толчки передаются через рулевой привод и механизм рулевого управления водителю. Для смягчения этих толчков на рулевой привод устанавливают амортизатор. Амортизаторы рулевого управления могут быть встроены в рулевой привод любого типа (рис. 5.39), но в автомобилях с реечным рулевым механизмом их применяют не часто. Амортизатор рулевого управления помогает противодействовать повышению усилий на рулевом колесе и непреднамеренному перемещению рулевого колеса.

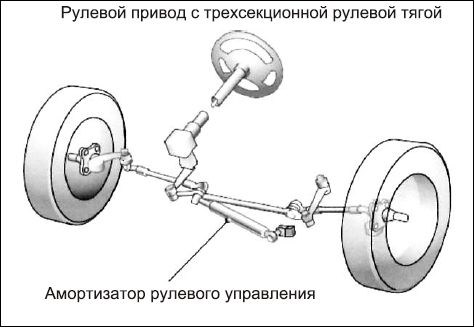

Рис. 5.39. Амортизаторы рулевого управления
На рис. 5.40 изображены рулевые приводы с двухсекционными рулевыми тягами перемещаемой рейки. В реечной системе рулевого управления для передачи рулевого воздействия к поворотным кулакам используются две рулевые тяги.

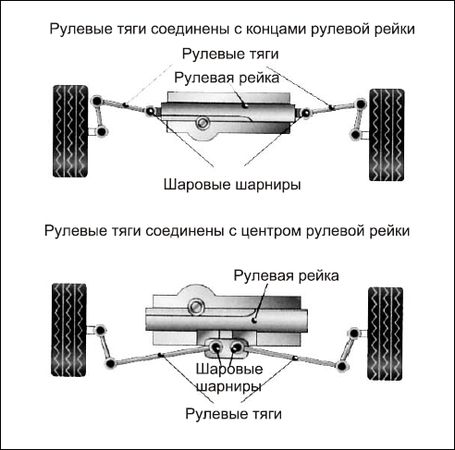

Рис. 5.40. Рулевые приводы с двухсекционными рулевыми тягами
Существуют также рулевые рейки для соединения с поворотными кулаками. В них применяются рулевые привода похожей конструкции. Прямолинейное перемещение рулевой рейки передается через шаровой шарнир на рулевые тяги.
5.3.3. Диагностика и техническое обслуживание передней, задней подвески и рулевого управления
Неисправности и способы их устранения
Величина свободного хода рулевого колеса указана в инструкции по эксплуатации автомобиля. Увеличенный свободный ход обнаруживается покачиванием рулевого колеса. Причин для его возникновения может быть несколько:
• ослабление затяжки гаек крепления шаровых шарниров рулевых тяг;
• увеличенный зазор шаровых шарниров рулевых тяг;
• увеличенный зазор шаровых шарниров рычагов передней подвески;
• люфт в результате износа передних ступичных подшипников;
• люфт в результате износа зубьев рулевого механизма;
• люфт в упругой муфте, соединяющей рулевой механизм с валом рулевого колеса;
• люфт в подшипниках рулевого вала рулевого колеса.
Для устранения неисправности необходимо проверить затяжку всех креплений и произвести замену изношенных деталей.
Шум (стуки) в рулевом управлении могут вызвать следующие причины:
• ослабление гаек крепления шаровых шарниров рулевых тяг;
• увеличение зазора между упором рейки и гайкой;
• ослабление гаек крепления рулевого механизма, а также все вышеперечисленные неисправности.
Тугое вращение рулевого колеса:
• повреждение подшипника верхней опоры вала рулевого колеса;
• понижение давления воздуха в шинах передних колес;
• повреждение деталей телескопической стойки и подвески колес;
• нарушение работы насоса рулевого гидроусилителя;
• попадание посторонних частиц в гидросистему рулевого управления;
• повышенный уровень масла в бачке насоса рулевого управления;
• износ или повреждение манжет рулевого механизма и насоса;
• износ шлангов гидросистемы.
Для устранения неисправностей необходимо проверить затяжку всех креплений и произвести замену изношенных узлов и деталей, а также проверить уровень жидкости гидроусилителя рулевого управления и заменить изношенные и поврежденные детали гидроусилителя.
* * *
Итак, вы ознакомились с основными принципами технического обслуживания, диагностики и ремонта современных автомобилей. Уверен, мои советы окажутся вам полезны. Удачи в работе!
