5.3. Устройство и работа рулевого управления
Рулевое управление служит для поворота передних колес автомобиля во время его движения и состоит из рулевого привода и рулевого механизма. Для того чтобы движение колес автомобиля на повороте происходило без бокового скольжения, управляемые колеса должны поворачиваться на различные углы: внутреннее колесо на больший угол, а внешнее – на меньший.
Рулевой механизм служит для преобразования вращательного движения рулевого колеса в поступательное прямолинейное движение, передаваемое колесам. Для прямолинейного движения нужно преобразовать вращательное движение рулевого колеса в качание рулевой сошки или создать возвратно-поступательное движение рейки рулевого механизма. Помимо этого, рулевой механизм обеспечивает понижающее передаточное число, благодаря которому уменьшается усилие, прикладываемое водителем для управления колесами. Это особенно важно, когда автомобиль неподвижен или медленно двигается и вращение руля максимально затруднено.
Соотношение между углом поворота рулевого колеса и углом поворота колес называется передаточным числом рулевого управления. Передаточные числа могут быть постоянными и переменными. Рулевое управление с постоянным передаточным числом именуется "линейным". При линейном рулевом управлении поворот рулевого колеса на фиксированное количество градусов перемещает управляемые колеса на пропорциональный угол, зависящий от передаточного числа, при любом положении рулевого управления.
Рулевое управление с переменным передаточным числом именуется "пропорциональным". При пропорциональном рулевом управлении передаточное число изменяется с каждым поворотом рулевого колеса. Как правило, по мере увеличения угла поворота рулевого колеса скорость изменения угла поворота колес увеличивается. Передаточное число – это угол поворота рулевого колеса, деленный на угол поворота колес.
Обычно понижающее передаточное число рулевого управления находится в пределах от 14:1 до 22:1. При передаточных числах от 14:1 до 18:1, как правило, требуется усилитель рулевого управления. Для перемещения колес между предельными положениями требуется повернуть рулевое колесо на 3–4 полных оборота. Рулевой механизм должен быть достаточно прочным и выдерживать разные нагрузки, которым он подвергается в различных условиях движения. Водитель не должен ощущать через рулевое колесо толчки, сопровождающие движение.
5.3.1. Рулевые механизмы
Существует несколько различных вариантов конструкций рулевых механизмов, но основных типов два:
• рулевые механизмы с вращательным движением (рис. 5.26);

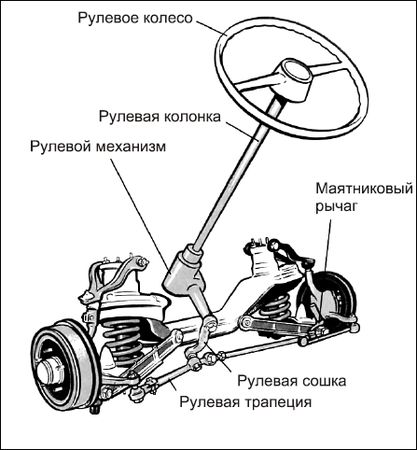

Рис. 5.26. Рулевой механизм с вращательным движением
• рулевые механизмы со скользящим движением (рис. 5.27).

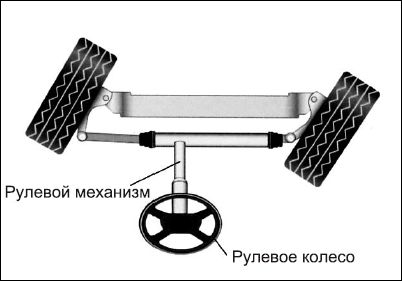

Рис. 5.27. Рулевой механизм со скользящим движением
Рулевые механизмы с вращательным движением
Рулевые механизмы с вращательным движением имеют различные конструкции:
• шариковинтовой рулевой механизм;
• рулевой механизм типа "винт-гайка" с кольцами-ползунами;
• червячно-секторный рулевой механизм;
• червячно-роликовый рулевой механизм;
• рулевой механизм с червяком и роликовым пальцем.
На рис. 5.28 изображен шариковинтовой рулевой механизм. В нем используется несколько шариков, которые циркулируют в "дорожках", образованных канавками, имеющимися в рулевой гайке и на рулевом валу. При вращении рулевого вала шарики катятся по "дорожкам" и заставляют рулевую гайку перемещаться вверх или вниз по рулевому валу. Рулевую сошку вращает зубчатый сектор, который находится в зацеплении с зубьями на рулевой гайке.

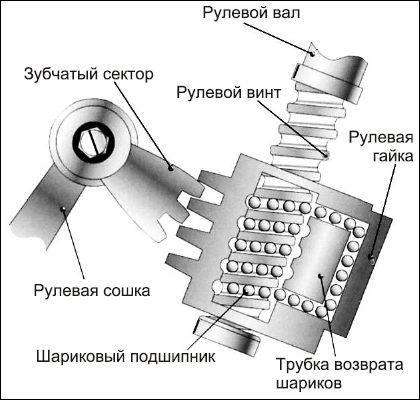

Рис. 5.28. Шариковинтовой рулевой механизм
Передаточное число в этом рулевом механизме постоянное. Шарики снижают трение между подвижными элементами, поэтому рулевой механизм этого типа практически не подвержен износу. Повышенный люфт в рулевом механизме, как правило, можно устранить путем регулировки положения рулевого вала.
На рис. 5.29 изображен рулевой механизм с червяком и роликовым пальцем. В его конструкции используется цилиндрический червяк с неравномерным шагом. При вращении червяка конический палец перемещается в осевом направлении вдоль червяка. Рулевая сошка закреплена на соответствующем валу, соединенным с пальцем, и может поворачиваться на 70°. Износ рабочих элементов этого механизма относительно низкий, люфт в рулевом вале и между пальцем и червяком регулируется. Передаточное число рулевого механизма с червяком и роликовым пальцем пропорционально изменяется вследствие неравномерного шага червяка.

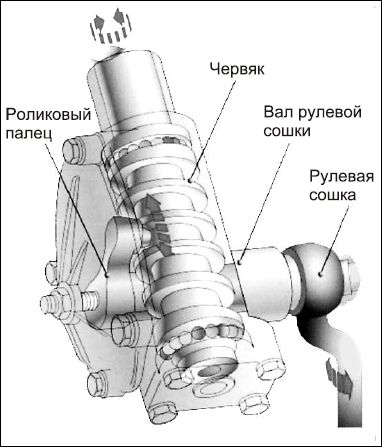

Рис. 5.29. Рулевой механизм с червяком и роликовым пальцем
Червячно-секторный рулевой механизм представлен на рис. 5.30.

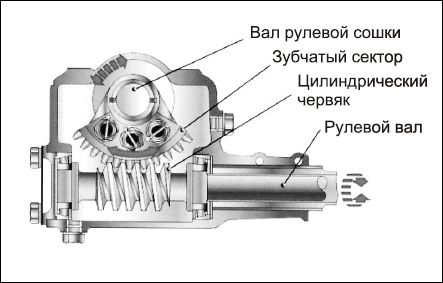

Рис. 5.30. Червячно-секторный рулевой механизм
В рулевом механизме этого типа на конце рулевого вала предусмотрен цилиндрический червяк, который перемещает зубчатый сектор. Преимущество червячного рулевого механизма заключается в том, что можно легко добиться высокого передаточного числа – до 22:1. Зубчатый сектор находится в постоянном зацеплении с червяком, любой поворот рулевого вала вызывает поворот зубчатого сектора. Рулевая сошка закреплена на зубчатом секторе и может поворачиваться на 70°. Износ рулевого механизма этого типа относительно высокий из-за трения скольжения рабочих элементов. Недостаток червячно-секторного рулевого механизма состоит в том, что водителю требуется прикладывать к рулевому колесу значительное усилие.
На рис. 5.31 изображен рулевой механизм типа "винт-гайка" с кольцами-ползунами.

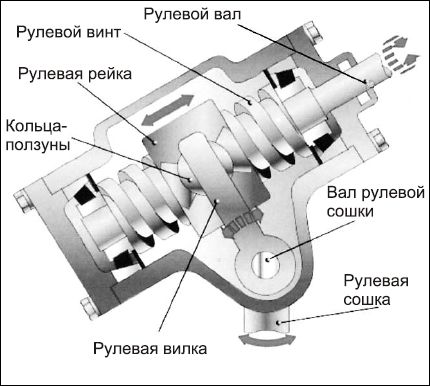

Рис. 5.31. Рулевой механизм типа "винт-гайка" с кольцами-ползунами
По принципу действия этот механизм аналогичен рулевому механизму с циркуляцией шариков. Кольца-ползуны, расположенные сбоку от рулевой гайки, передают перемещение гайки к рулевой вилке. Рулевая сошка, установленная на вал сошки, который находится на рулевой вилке, поворачивается на 90°. Износ рулевого механизма этого типа, вызываемый трением, как правило, высокий. Передаточное число постоянное.
Рис. 5.32 представляет червячно-роликовый рулевой механизм.

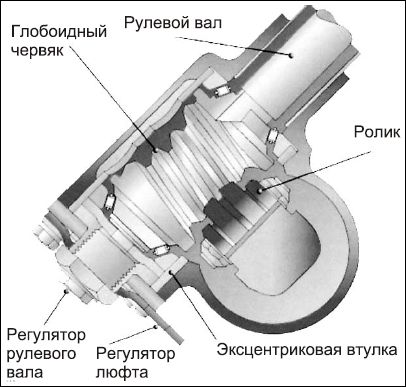

Рис. 5.32. Червячно-роликовый рулевой механизм
В этом рулевом механизме для передачи движения от червяка вместо зубчатого сектора используется ролик. Червяк в этом рулевом механизме сводится на конус в направлении к центру и принимает форму, напоминающую песочные часы (глобоидную). Преимущество этой формы червяка в том, что она позволяет ролику поворачиваться относительно своего центра, и это уменьшает размер рулевого механизма. Рулевая сошка прикреплена к валу ролика и может поворачиваться на 90°. Передаточное число остается постоянным. Повышенный люфт можно устранить, отрегулировав положение рулевого вала.
Рулевой механизм со скольжением
На рис. 5.33 изображен рулевой механизм с постоянным шагом зубьев – наиболее распространенный тип рулевого механизма, применяемый в современных автомобилях.

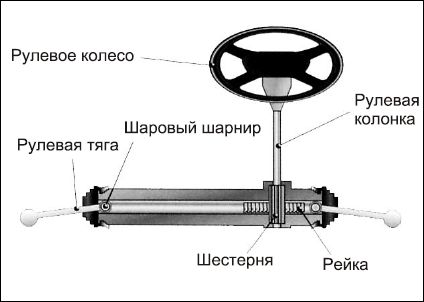

Рис. 5.33. Рулевой механизм с постоянным шагом зубьев
В реечных рулевых механизмах для создания линейного перемещения рейки используется вращающаяся шестерня. Зубья шестерни находятся в постоянном зацеплении с зубьями рейки, и любое перемещение вала рулевой колонки вызывает поперечное перемещение рулевой рейки. Перемещение рейки напрямую передается к рулевым тягам, установленным на обоих концах рейки. Шаровые шарниры, расположенные между рейкой и рулевыми тягами, обеспечивают возможность независимого вертикального перемещения рулевых тяг. Рейка удерживается в зацеплении с шестерней с помощью подпружиненной прижимной колодки, которая регулирует любой зазор между зубьями. Трение скольжения между рейкой и шестерней осуществляет амортизирующее действие и поглощает толчки, возникающие при движении.
В числе преимуществ реечного рулевого механизма – прямое рулевое управление. Передаточное число постоянное.
На рис. 5.34 изображена рейка рулевого механизма с переменным шагом зубьев. Для наглядности корпус и шестерня рулевого механизма не показаны.
