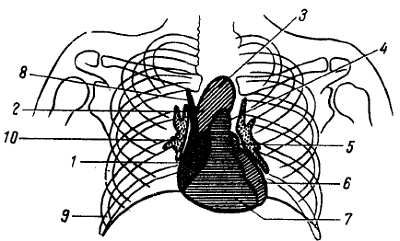

Рис. 214.Схема сердечно-сосудистой тени на рентгенограмме; передняя проекция.
1 - правое предсердие; 2 - восходящая аорта; 3 - дуга аорты; 4 - легочный ствол; 5 - ушко левого предсердия; 6 - левый желудочек; 7 - правый желудочек; 8 - верхняя полая вена; 9 - плевральный синус; 10 - корень легкого
Названная срединная тень имеет в верхней части форму широкой полосы, которая расширяется книзу и влево в виде неправильной формы треугольника, обращенного основанием книзу. Боковые контуры этой тени имеют вид выступов, отделенных друг от друга вдавлениями. Выступы эти называются дугами. Они соответствуют тем отделам сердца и связанным с ним крупным сосудам, которые образуют края сердечно-сосудистого силуэта.
В переднем положении (см. рис. 214) боковые контуры сердечно-сосудистой тени имеют две дуги справа и четыре - слева. На правом контуре хорошо выражена нижняя дуга, которая соответствует правому предсердию; верхняя слабо выпуклая дуга расположена медиальнее нижней и образована восходящей частью аорты и верхней полой веной. Эту дугу называют сосудистой. Выше сосудистой дуги видна еще небольшая дуга, направляющаяся вверх и кнаружи, к ключице; она соответствует плечеголовной вене. Внизу дуга правого предсердия образует острый угол с диафрагмой. В этом углу при низком стоянии диафрагмы на высоте глубокого вдоха удается видеть вертикальную теневую полоску, которая соответствует нижней полой вене.
На левом контуре самая верхняя (первая) дуга соответствует Дуге и началу нисходящей части аорты, вторая - легочному стволу, третья - левому ушку и четвертая - левому желудочку. Левое предсердие, расположенное в большей своей части на задней поверхности, не является краеобразующим при дорсовентральном ходе лучей и поэтому не видимо в переднем положении. По этой же причине не контурируется расположенный на передней поверхности правый желудочек, который к тому же внизу сливается с тенью печени и диафрагмы. Место перехода дуги левого желудочка в нижний контур сердечного силуэта отмечается рентгенологически как верхушка сердца.
В области второй и третьей дуг левый контур сердечного силуэта имеет характер вдавления или перехвата, который называют "талией" сердца. Последняя как бы отделяет само сердце от связанных с ним сосудов, составляющих так называемый сосудистый пучок.
Поворачивая обследуемого вокруг вертикальной оси, можно увидеть в косых положениях те сегменты, которые в переднем положении не видны (правый желудочек, левое предсердие, большая часть левого желудочка). Наибольшее применение получили так называемые первое (правое сосковое) и второе (левое сосковое) косые положения.
При исследовании в левом сосковом положении (обследуемый стоит косо, прилегая к экрану областью левого соска), видны (рис. 215) четыре легочных поля, отделенные друг от друга грудиной сердечно-сосудистой тенью и позвоночным столбом: 1) престернальное, лежащее впереди тени грудины и образуемое наружной частью правого легкого, 2) ретростернальное - между верхней частью грудины и передним контуром дуги аорты, 3) ретрокардиальное - между задним контуром сердца и аортой ("аортальное окно") и 4) ретровертебральное поле, расположенное за позвоночным столбом.
Рис. 215.Схема сердечно-сосудистой тени на рентгенограмме в левом сосковом положении.
1 - позвоночник; 2 - легочное поле (ретростермальное); 3 - ретрокардиальное поле (аортальное окно); 4 - правый желудочек; 5 - правое предсердие; 6 - восходящая аорта; 7 - нисходящая аорта; 8 - левое предсердие; 9 -левый желудочек; 10 - бифуркация трахеи.
Передний, обращенный к грудине контур сердечно-сосудистой тени образован в верхней части правым предсердием, в нижней части - правым желудочком. Задний, обращенный к позвоночному столбу контур сердечно-сосудистого силуэта соответствует вверху левому предсердию, внизу - левому желудочку. Таким образом, в этом положении каждое предсердие располагается над своим желудочком, причем правые отделы сердца (по отношению к обследуемому) находятся справа, а левые - слева, что легко запомнить.
При исследовании в правом сосковом положении (рис. 216) (обследуемый стоит косо, прилегая к экрану областью правого соска) задний контур образован вверху восходящей частью аорты, затем левым предсердием и внизу - правым предсердием и нижней полой веной; передний контур - восходящей частью аорты, легочным стволом и левым желудочком.

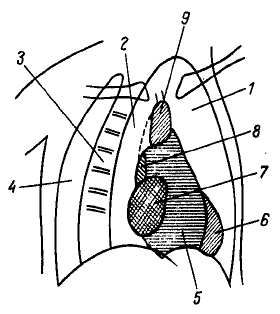

Рис. 216. Схема сердечно-сосудистой тени в правом сосковом положении.
1 - ретростернальное поле; 2 - ретрокардиальное поле; 3 - позвоночник; 4 - ретровертебральное поле; 5 - правый желудочек; 6 - левый желудочек; 7 - правое предсердие; 8 - левое предсердие; 9 - аорта.
Форма и положение сердца зависят от телосложения, пола, возраста, различных физиологических состояний и других факторов.
По форме и положению различают три типа положения сердца (рис. 217).

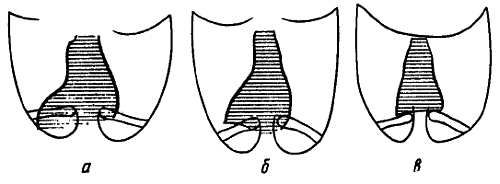

Рис. 217.Варианты формы и положения сердца.
а - вертикальное положение; б - косое положение; в - горизонтальное положение.
1. Косое (встречается чаще всего). Сердечно-сосудистая тень имеет треугольную форму, "талия" сердца выражена слабо. Угол наклона длинной оси сердца составляет 43–48°.
2. Горизонтальное. Силуэт сердечно-сосудистой тени занимает почти горизонтальное (лежачее) положение; угол наклона равен 35–42°; "талия" выражена резко. Длинник сердца при этом уменьшен, поперечник увеличен.
3. Вертикальное. Силуэт сердечно-сосудистой тени занимает почти вертикальное (стоячее) положение; угол наклона равен 49–56°; "талия" сглажена. Длинник сердца увеличен, поперечник уменьшен.
У людей брахиморфного типа с широкой и короткой грудной клеткой, с высоким стоянием диафрагмы сердце как бы поднимается диафрагмой и ложится на нее, принимая горизонтальное положение. У людей долихоморфного типа с узкой и длинной грудной клеткой, с низким стоянием диафрагмы сердце опускается, как бы вытягивается, и приобретает вертикальное положение. У людей промежуточного между двумя крайними типа телосложения наблюдается косое положение сердца. Таким образом, по характеру телосложения и форме грудной клетки можно до известной степени судить о форме и положении сердца.
Возрастные изменения рентгеновского изображения сердца выражаются в следующем.
У новорожденных сердечно-сосудистая тень занимает почти срединное положение; сердце относительно больше, чем у взрослых, главным образом за счет правой его половины. Форма сердца приближается к шаровидной, нижние дуги резко выпуклы; "талия" сглажена. С возрастом наблюдаются относительное уменьшение сердечно-сосудистой тени и перемещение ее налево. В старости вследствие удлинения аорты "талия" вырисовывается резче; верхушка сердца как бы выпячивается, отделяясь от купола диафрагмы. Характерный вид старческому сердцу придают удлинение и искривление аорты, которая в восходящей своей части выступает вправо (образуя выпуклость верхней дуги правого контура), а в области arcus aortae выпячивается влево (образуя выпуклость верхней дуги левого контура).
Половые различия заключаются в том, что у женщин чаще, чем у мужчин, наблюдается горизонтальное положение сердца.
Величина сердца находится в зависимости от пола, возраста, массы тела и роста, строения грудной клетки, условий труда и быта. Увеличение абсолютных размеров сердца в целом идет параллельно с увеличением роста и массы тела. Большое влияние на величину сердца оказывает развитие мускулатуры. Этим объясняется тот факт, что при одинаковых росте и массе тела у женщин сердце меньше, чем у мужчин. Влияние физической работы на размеры сердца особенно наглядно при рентгенологическом обследовании спортсменов, у которых физическое напряжение носит продолжительный характер.
