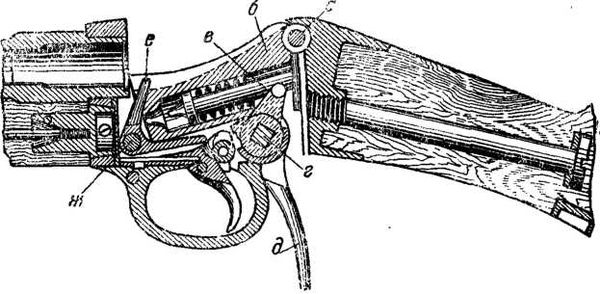

Рис. 83. Винтовка с качающимся затвором системы Пибоди-Мартини - затвор открыт.
Выбрасыватель представлял собой рычаг ежз, вращавшийся на оси ж; при опускании затвор ударял по нижнему плечу выбрасывателя и заставлял выбрасыватель повернуться верхним плечом назад и своим зацепом выбросить стреляную гильзу.
Воспламенение капсюля производилось ударником, помещаемым в продольном канале затвора.
2. Винтовки с крановым затвором. Примером может служить система Верндля, бывшая на вооружении австрийской армии (рис. 84); ее затвор представлял цилиндр, вращавшийся на оси, параллельной оси канала ствола (рис. 85); у затвора имелись: боковая рукоять а для его вращения, желоб б вверху для вкладывания патрона и ударник, по которому бил курок.

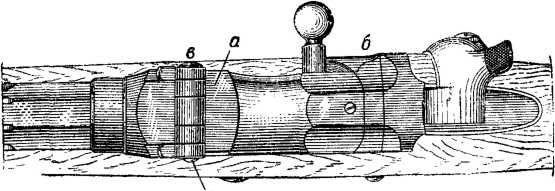

Рис. 84. Винтовка с крановым затвором системы Верндля.
Рис. 85. Затвор винтовки Верндля.
Затвор закрывал казну своей несрезанной частью. На рис. 86 изображены виды затвора спереди при открытом и закрытом его положении.

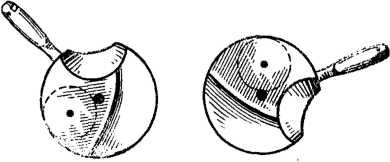

Рис. 86. Передний обрез затвора винтовки Верндля в закрытом и открытом положении.
3. Откидные затворы пользовались первое время наибольшим распространением. Простейший откидной затвор системы Ремингтона, бывший на вооружении США, Швеции, Дании, Испании и Греции, имел следующее устройство (рис. 87); затвор вращался на оси, перпендикулярной к оси канала ствола; в верхней его части имелась спица с насечкой для его откидывания назад и открывания казны ствола; внутри затвора помещался ударник, по которому бил курок.

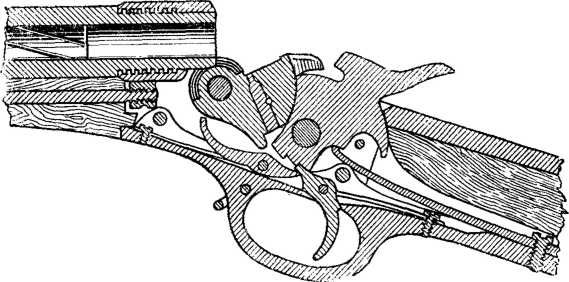

Рис. 87. Винтовка с откидным затвором Ремингтона - затвор закрыт.
Из чертежа видно, что благодаря своеобразному устройству соприкасающихся частей затвора и курка затвор не мог быть открыт, пока не будет взведен курок. На рис. 88 показана винтовка с откинутым назад затвором и курком.

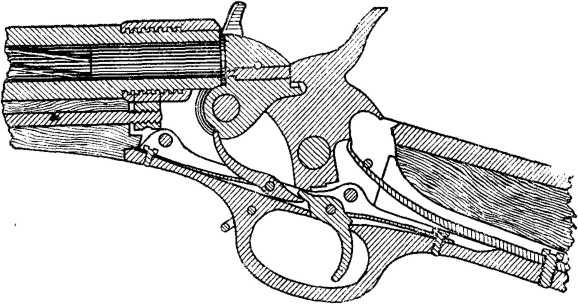

Рис. 88. Винтовка с откидным затвором Ремингтона - затвор открыт.
4. Скользящие затворы, наподобие затвора, принятого в настоящее время к нашей 7,62-мм винтовке обр. 1891/30 гг., постепенно вытеснили собой затворы всех предыдущих категорий. Они были названы скользящими потому, что двигались вперед и назад в ствольной коробке. Их преимущества заключались в ускорении заряжания и во взведении ударникового механизма одновременно с открыванием и закрыванием затвора; кроме того, отпадал и лишний прием при вкладывании патрона в ствольную коробку и проталкивание его пальцем в патронник ствола, так как это действие производилось самим затвором при его закрывании. Винтовки с затворами всех предыдущих образцов давали максимально 6–7 выстрелов в минуту, а винтовки со скользящими затворами давали 8–9. Существенным преимуществом таких затворов являлась и лучшая экстракция гильз: гильза вытаскивалась на всю длину при открывании затвора, а не получала только толчок по своей закраине.
Примером винтовки со скользящим затвором может служить винтовка, принятая в Швейцарии в 1869 г., а затем в Италии в 1870 г. - системы Веттерли. Затвор этой винтовки представлял собой цилиндрическую трубку с двумя боевыми выступами на заднем конце, которые при повороте затвора входили в соответствующую кольцевую выемку ствольной коробки и тем сцепляли затвор с коробкой; замочный механизм (так назывался ударный механизм) был ударниковый, расположенный по оси затвора.
Винтовка системы Крнка, принятая в России
В России после неудачных результатов, полученных при испытаниях в войсках винтовок, переделанных по системе Терри-Нормана обр. 1866 г., а также Карле обр. 1867 г., решено было обратиться к образцам оружия с металлическим патроном.
В конце 1868 г. лейтенант Баранов предложил несколько измененную им систему Альбини, принятую на вооружение бельгийской армии. Опыты дали благоприятные результаты. Немедленно было решено переделать 10 000 винтовок по этой системе.
Устройство ее было следующее: затвор аб откидной (рис. 89) на шарнирной оси вг; при откидывании его вверх, как это показано на рис. 90, казна ствола открывается и патрон может быть продвинут в патронник ствола; для удобства откидывания затвор снабжен рукояткой.

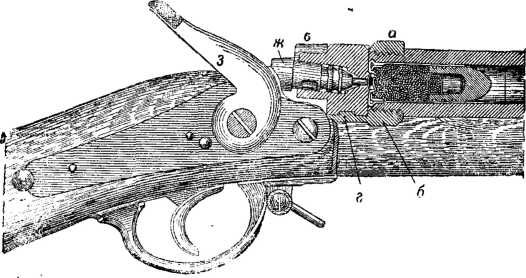

Рис. 89. Винтовка системы Альбини-Баранова - затвор закрыт.

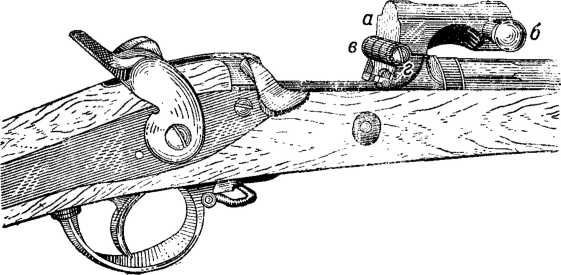

Рис. 90. Винтовка системы Альбини-Баранова - затвор открыт.
Для более надежного удерживания затвора в его закрытом положении имеется защелка д (рис. 91), представляющая собой стержень, входящий под действием нажимающей на него спиральной пружины в соответствующую выемку а коробке.

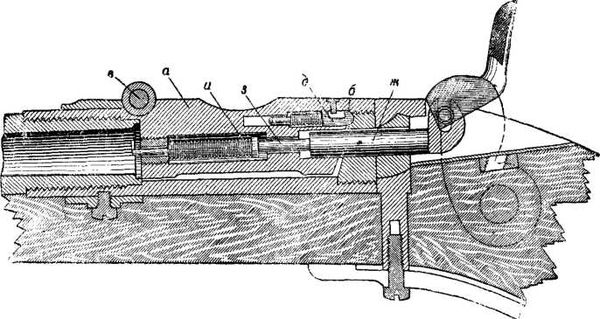

Рис. 91. Винтовка системы Альбини-Баранова - продольный разрез.
Замок имел курок обыкновенного устройства, причем существенное отличие замочного механизма системы Альбини заключается в том, что курок помощью шарнирной шпильки е (рис. 92) соединен со стержнем ж, который входит в особый канал, проделанный как в коробке, так и в затворе при его закрытом положении.

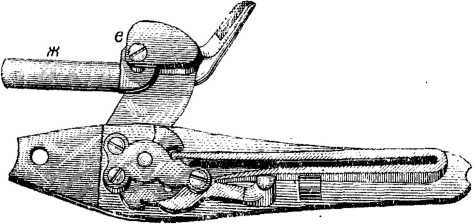

Рис. 92. Винтовка системы Альбини-Баранова - замочный механизм.
Этот стержень при опущенном курке входит в соприкосновение с ударникам з, который при этом подается вперед, сжимая пружину и и разбивая капсюль патрона (рис. 91).
Почти одновременно в январе 1869 г. для переделки 6-линейной винтовки была предложена другая система, также с откидным затвором, а именно венского оружейного мастера Крнка. Спешно была образована особая комиссия для испытания обеих систем с целью выбора наилучшей. Испытания выяснили некоторые преимущества системы Крнка, которая к тому же оказалась проще в изготовлении, а потому и дешевле.
Образец системы Крнка был утвержден для переделки 6-линейных заряжающихся с дула винтовок.
Винтовка Крнка (рис. 93) имела вес со штыком 4,9 кг, без штыка - 4,5 кг, начальная скорость пули - 305 м/сек.
Рис. 93. Винтовка Крнка.
В стволе, так же как и в системе Карле, производилась только разделка патронника; на казенную часть ствола навинчивалась бронзовая ствольная коробка абвг (рис. 94), имевшая с левой стороны ушки а и в, через которые проходил шарнирный болт, служивший осью откидного затвора, - он откидывался вбок справа и налево.
Рис. 94. Ствольная коробка винтовки Крнка.
Для удобства открывания и закрывания затвор ед (рис. 95) имел рукоять; внутри затвора был разделан наклонный цилиндрический канал для ударника ж с бойком.
Рис. 95. Затвор винтовки Крнка.
На рис. 96 показано положение затвора при запертой казне ствола.

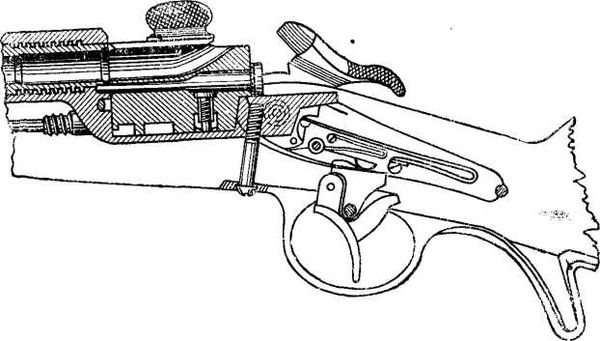

Рис. 96. Продольный разрез казенной части винтовки Крнка.

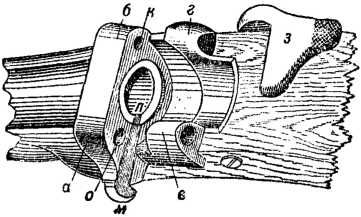

Ударный замок обыкновенного устройства, с тем лишь отличием, что его головка з была вынесена в сторону к оси бойка; при нажатии на спусковой крючок курок бил по ударнику ж, который разбивал капсюль патрона. Для выбрасывания стреляной гильзы служил выбрасыватель омл, вращавшийся на оси о (рис. 97); когда стрелок открывал затвор, откидывая его налево, затвор бил по скошенной выступающей часта м выбрасывателя; последний, вращаясь на оси о, ударял другим концом л по закраине гильзы, выбрасывая ее из патронника ствола (рис. 98).
Рис. 97. Схема действия выбрасывателя винтовки Крнка - затвор закрыт.
Рис. 98. Схема действия выбрасывателя винтовки Крнка - затвор открыт.
Патрон состоял из пули Минье, заряда пороха и гильзы с капсюлем и дополнительной чашечкой для усиления гильзы (рис. 99).
