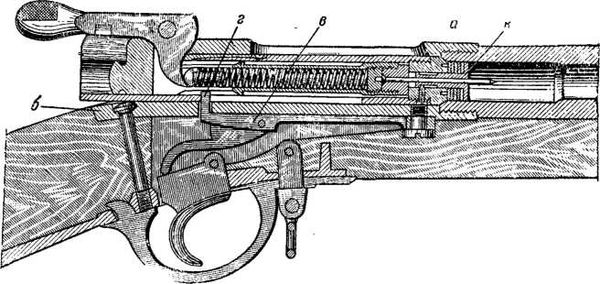

Рис. 76. Положение частей винтовки Карле после выстрела.
Для закрывания при выстреле казны ствола служил затвор дд (рис. 77), представлявший цилиндрическую трубку с двумя стойками жж на заднем конце и двумя боевыми выступами ее; между стойками помещалась рукоять з (рис. 78), вращавшаяся на оси и, проходящей через стойки; в своем поднятом (рис. 77) и опущенном (рис. 75) положений рукоять закреплялась помощью особых пластинчатых пружин; боевые выступы ее предназначались для соединения затвора со ствольной коробкой; при повороте затвора они входили в соответствующую выемку в ствольной коробке, удерживая затвор при выстреле, подобно тому как это выполняется выступами боевой личинки в современной 7,62-мм винтовке; в передней части затвора помещалась подвижная головка к, под которой было несколько кожаных кружков; они имели целью устранение прорыва пороховых газов при выстреле, (подобном тому, как это было сделано в винтовке Шасспо (см. рис. 76).

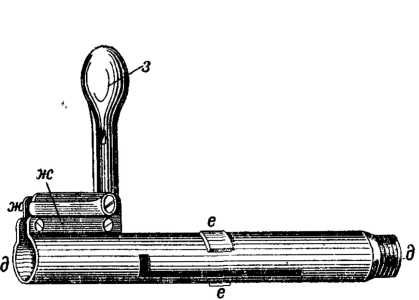

Рис. 77. Затвор винтовки Карле.

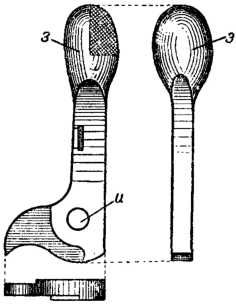

Рис. 78. Рукоять затвора винтовки Карле.
Для разбивания капсюля патрона в затворной трубке помещался ударник с боевой пружиной и муфтой с иглой (см. рис. 75).
Для производства выстрела стрелок надавливал на спусковой крючок: ударник соскакивал со взвода г спусковой пружины и под действием сжатой боевой пружины устремлялся вперед, вследствие чего игла его разбивала капсюль патрона.
Патрон к винтовке Карле (рис. 79) состоял из бумажной гильзы, пули системы Минье, заряда пороха и поддона, изготовлявшегося из нескольких кружков картона; в поддон вставлялся капсюль; при выстреле передняя часть гильзы обрывалась у перевязи под пулей и уносилась ею из ствола; остальная же часть гильзы с поддоном оставалась в каморе патронника. Остаток этого продвигался вперед при вкладывании следующего патрона, а при выстреле выбрасывался из канала ствола впереди пули.
Рис. 79. Патрон винтовки Карле.
Патрон по сравнению с прежними бумажными патронами для кремневых и ударных ружей был довольно сложен - войска могли лишь собирать у себя отдельные высылаемые им части патрона: капсюли, поддоны, порох, железные чашечки для пуль Минье, которые требовали более точной заводской, а не ручной фабрикации в войсках.
Недостатки этого унитарного бумажного патрона, помимо сложности его устройства, заключались в том, что поддон вместе с кожаным обтюратором в затворе винтовки не всегда предохранял от прорыва газов; оставшаяся же после выстрела часть гильзы, кроме того, загрязняла ствол. Все эти недостатки и заставили обратиться к введению патронов с металлической гильзой.
Всего было переделано 213 000 винтовок; они поступили на вооружение окраинных военных округов - Кавказского, Оренбургского, Восточно-Сибирского, Западно-Сибирского и Туркестанского. С этим оружием в руках русский солдат участвовал в Русско-Турецкой войне 1877–1878 гг., во всех боях Кавказского фронта и отчасти при завоевании среднеазиатских владений, предпринятом с 1879 г.
Винтовка Карле по своей конструкции была одной из наименее совершенных из числа винтовок, состоявших на вооружении русской армии, но тем не менее русскими войсками был нанесен ряд поражений турецкой армии как в полевых боях, так и при взятии крепостей Ардагана, Карса, Эрзерума.
Глава IX
Введение в войсках казнозарядного оружия, стреляющего патроном с металлической гильзой
Причины медленности введения на вооружение патронов с металлической гильзой
Несмотря на то, что унитарные патроны сначала с папковыми гильзами и с металлическими медными шляпками, а затем и полностью с металлическими гильзами уже давно были известны, в особенности среди охотников, они долго не получали распространения в военном оружии. В этом вопросе повторилась такая же история, как и при введении капсюлей. Первоначально многие оружейные деятели были против введения металлических гильз, высказываясь за преимущества бумажных патронов. В пользу этих последних говорили давность их применения, возможность изготовления их в войсках, и самое главное - то обстоятельство, что их можно было готовить с меньшей точностью. Все эти выгоды отпадали при введении металлического патрона.
Введению металлических патронов способствовал опыт широкого применения их в американских войсках во время войны 1863–1865 гг. Американцы, первые применившие металлические патроны (винтовки Пибоди, Спенсера и т. д.), к этому шагу были вынуждены обстоятельствами, потребовавшими вооружить громадную армию в самый короткий срок; ввиду этого они должны были хвататься за всякое огнестрельное оружие, которое мог предложить им рынок.
В их войсках можно было встретить и старинные гладкоствольные ружья, и самые замысловатые системы скорострельных как с бумажными, так и металлическими патронами; наряду с самыми новейшими образцами магазинного оружия некоторые части американских войск в то же время были вооружены ружьями, вывезенными из различных европейских государств и представлявшими собой никуда негодный хлам.
Допущенные при таких обстоятельствах на вооружение войск металлические патроны оказались наилучшими из всех других патронов, в особенности в отношении предохранения заряда от атмосферных влияний и сохранения баллистических свойств.
С другой стороны, к переходу к металлическим гильзам понуждали частые прорывы газов в затвор во вновь введенном заряжающемся с казны игольчатом оружии; предназначаемые для устранения этого кожаные кружки затвора и поддон бумажных патронов не вполне предохраняли от этого недостатка.
При наличии металлической медной гильзы при выстреле, под действием давления пороховых газов на стенки гильзы, она несколько расширялась по диаметру, плотно прилегала к стенкам патронника (рис. 80) и предохраняла этим от прорывов газов.

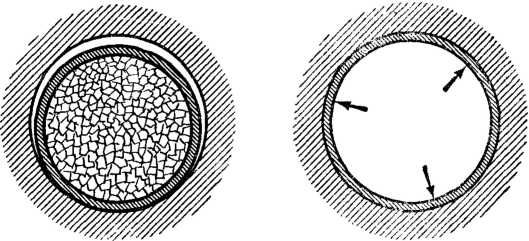

Рис. 80. Расширение стенок металлической гильзы при выстреле.
В этом заключалось основное преимущество металлических гильз. Можно установить, что лишь с введением таких патронов была окончательно разрешена проблема разработки винтовок, заряжаемых с казны.
Другим их преимуществом была лучшая сохранность патронов при различных неблагоприятных условиях - сырости, дожде, снеге.
Различные образцы патронов с металлическими гильзами
Ко времени введения в России винтовок, стреляющих такими патронами, уже имелось несколько различных их образцов; все эти образцы можно было отнести к двум наиболее распространенным в то время категориям: а) патроны с круговым воспламенением и б) с центральным воспламенением.
В патронах кругового воспламенения ударный состав был впрессован на дне гильзы по окружности около ее закраины (рис. 81); таким патронам первоначально приписывали ту выгоду, что в случае осечки патроны эти не пропадали; их можно было вновь использовать, повернув патрон около оси настолько, чтобы удар курка или ударника пришелся по другому месту закраины.
Рис. 81. Металлический патрон с круговым воспламенением.
Впоследствии от таких патронов пришлось отказаться, потому что капсюльный состав помещался у них в самой ослабленной части гильзы, а именно в месте ее перегиба для образования закраины; при выстреле получались трещины и местные разрывы металла, дававшие прорыв газов в затвор.
Постепенно во всех государствах перешли к гильзам с центральным воспламенением, наподобие гильз, принятых в настоящее время к нашей 7,62-мм винтовке обр. 1891/30 гг., состоящей на вооружении Красной Армии, в которой капсюль впрессован в центре дна гильзы.
Иностранные винтовки, стрелявшие патронами с металлическими гильзами
Различные образцы казнозарядных винтовок с металлическими гильзами можно разделить на следующие группы:
1. Винтовки с качающимся затвором. Примером таких систем может служить система Пибоди-Мартини, принятая в турецкой армии (рис. 82).

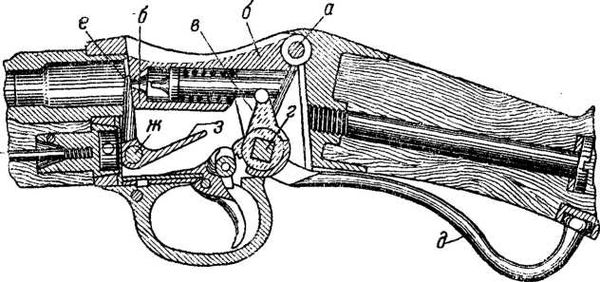

Рис. 82. Винтовка с качающимся затвором системы Пибоди-Мартини - затвор закрыт.
Ее затвор имел вращение на оси а, перпендикулярной к оси канала ствола, причем в опущенном своем состоянии он открывал казну ствола, давая возможность вложить патрон в патронник, в поднятом же положении он прочно запирал ствол. Качание затвора б производилось посредством длинной рукоятки вгд, вращавшейся на оси г. При откидывании нижней части рукоятки вниз (рис. 83) затвор опускался и открывал казну, выбрасывая патрон; при обратном движении рукоятки затвор запирал казну.
