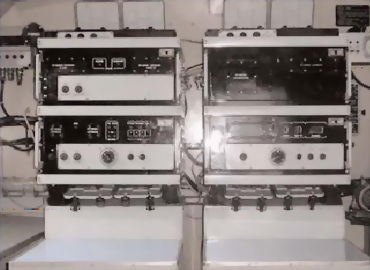

Рис. 12. ПКП 9В866 с КПА 9Ф719
4. Учебно-тренировочные средства
• Унифицированный полевой тренажер 9Ф635 предназначен для обучения и комплексных тренировок одного, двух или трёх стрелков-зенитчиков боевой работе и стрельбе по имитированным и реальным воздушным целям в реальной фоновой обстановке с обеспечением объективного контроля действий обучаемых.
• Учебно-тренировочный комплект 9Ф663 предназначен для психофизиологической подготовки одного или двух стрелков-зенитчиков и выполнения учебно-тренировочных задач на месте и в движении. Обеспечивает имитацию пуска ракеты (болванки) на безопасной площадке.
• Учебно-разрезной макет 9К38УР предназначен для изучения устройства боевых средств комплекса.

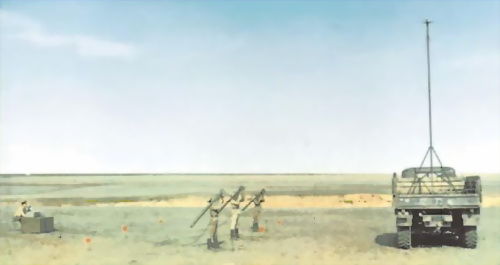

Рис. 13. Унифицированный полевой тренажёр 9Ф635

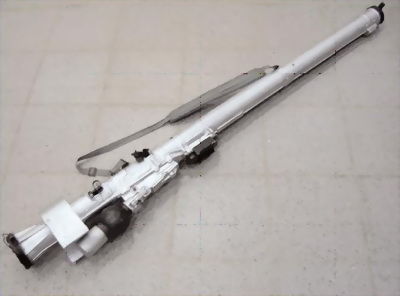

Рис. 14. Учебно-тренировочный комплект 9Ф663

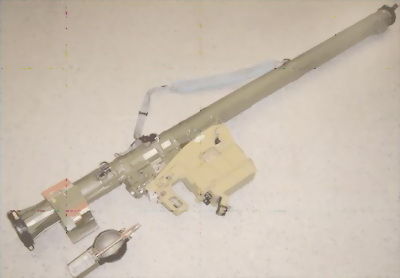

Рис. 15. Учебно-разрезной макет 9К38УР
Рис. 16. Габаритно-весовой макет 9К38 ГВМ
• Габаритно-весовой макет 9К38 ГВМ предназначен для обучения и тренировки стрелков-зенитчиков выполнению правил обращения с боевым комплексом, а также выполнению нормативов боевой работы.
• Комплект электрифицированных стендов 2У438 предназначен для изучения устройства боевых средств комплекса, режимов работы и взаимодействия составных частей, а также правил стрельбы и боевой работы.
Принцип работы комплекса
При поступлении команды "К бою!" или самостоятельно после визуального обнаружения цели стрелок-зенитчик занимает стартовую позицию, принимает удобное для стрельбы боевое положение и изготавливается к стрельбе. Определив исходные данные для стрельбы и момент пуска ракеты, он приводит в действие НИП.
После производства накола НИП сжатый газ поступает в фотоприёмник ракеты для охлаждения оптической головки самонаведения. Одновременно срабатывает батарея электропитания, и напряжение с неё поступает в электронные блоки пускового механизма, ракеты и пусковой трубы. Ротор гироскопа ОГС ракеты разгоняется за 5 с до100 об/с и арретируется (электрически стопорится), т. е. происходит согласование оптической оси ОГС ракеты с осью прицела пусковой трубы.
Если стрелок точно сопровождает цель через механический прицел пусковой трубы, а сигнал цели мощнее сигнала фона и помех, то возможно проведение пуска ракеты в одном из двух режимов ("Автомат" или "Ручной") путём нажатия на пусковой крючок пускового механизма.
После срабатывания стартового двигателя ЗУР вылетает из пусковой трубы со скоростью до 28 м/с и угловой скоростью вращения до 20 об/с. После удаления ЗУР на безопасное для стрелка-зенитчика расстояние (не менее 5,5 м) срабатывает маршевый двигатель ЗУР, который разгоняет её до скорости 570 м/с и поддерживает эту скорость в полёте. Дальнейшее вращение ракеты на траектории полёта обеспечивается за счёт повёрнутых относительно продольной оси ракеты крыльев и дестабилизаторов.
В момент вылета ЗУР из трубы происходит раскрытие рулей и срабатывание порохового управляющего двигателя, который осуществляет разворот ракеты на начальном участке траектории по командам ОГС. Снимается первая ступень предохранения, а через 1–1,9 с и вторая, после чего боевая часть готова к действию.
В процессе слежения за целью ОГС формирует суммарный командный сигнал, который поступает в рулевой отсек ракеты на рулевые машины и обеспечивает управление ЗУР в полёте.
При попадании ракеты в цель срабатывает взрыватель боевой части, который подрывает боевую часть, а взрывной генератор подрывает остатки топлива двигательной установки.
В случае непопадания ракеты в цель по истечении 14–17 с происходит самоликвидация ЗУР.
Наведение ракеты на цель осуществляется по методу пропорционального сближения, при котором управляющий сигнал пропорционален абсолютной угловой скорости вращения линии визирования ракета-цель. Сущность метода заключается в том, чтобы свести к нулю угловую скорость линии визирования, что обеспечит встречу ракеты с целью в упреждённой точке.
Система управления полётом предназначена для реализации выбранного метода наведения ракеты на цель. В качестве измерителя угловой скорости линии визирования используется одноканальная гироскопическая головка самонаведения. В основу построения бортовой аппаратуры заложен принцип одноканального управления вращающейся ракетой с работающими в релейном режиме рулями, позволяющими, используя вращение ракеты, создавать управляющую силу в любом направлении пространства.
На начальном участке траектории ракета летит не в упрежденную точку, а угловая скорость линии визирования не равна нулю. Оптическая головка самонаведения измеряет эту угловую скорость и пропорционально её величине формирует команду управления, исполняя которую, рули рулевого отсека создают управляющую силу в нужном направлении пространства.
Под действием управляющей силы ракета разворачивается относительно центра масс. Появляющиеся при этом углы атаки и скольжение создают результирующую подъёмную силу, которая изменяет траекторию полёта ракеты таким образом, чтобы свести к нулю угловую скорость линии визирования.
Метод пропорционального сближения обеспечивает попадание ракеты вблизи наиболее теплоконтрастных элементов конструкции цели. При пусках ракет по реактивным самолётам центр попаданий лежит в районе среза сопла двигателя. Однако, конструкция современных самолётов такова, что район среза сопла является малоуязвимой областью для ракеты с боевой частью малой мощности. Для повышения эффективности поражения в ракете предусмотрена схема смещения центра группирования попаданий в направлении полёта самолёта, т. е. в его корпус. Схема смещения вырабатывает дополнительный сигнал, который обеспечивает отклонение ракеты от среза сопла в корпус.
1.2. Устройство и функционирование боевых средств
1.2.1. Зенитная управляемая ракета 9М39
Зенитная управляемая ракета 9М39 является боевым средством ПЗРК 9К38. Она представляет собой боевой реактивный беспилотный управляемый крылатый летательный аппарат, предназначенный для поражения реактивных, турбовинтовых, винтомоторных самолётов и вертолётов в ближней зоне на встречных и догонных курсах в условиях естественных и искусственных тепловых помех при визуальной видимости цели.
При построении ЗУР использованы:
1) планер, выполненный по аэродинамической схеме "утка" с вращающимся вокруг продольной оси корпусом ракеты и одноканальным релейным управлением: аэро- и газодинамическим на участке разгона и аэродинамическим на маршевом участке;
2) двухступенчатая тандемная твёрдотопливная двигательная установка;
3) одноканальная пассивная оптическая тепловая гироскопическая система самонаведения по методу пропорционального сближения;
4) боевая часть осколочно-фугасного действия с контактным взрывателем;
5) бортовой источник энергии на основе порохового аккумулятора давления.
