Рис. 2. ПЗРК 9К32М "Стрела-2М"
Таблица 2
Основные тактико-технические характеристики
| 1 | Зона поражения при стрельбе вдогон: | |
|---|---|---|
| по дальности, м | 500–4000 | |
| по высоте, м | 30–2700 | |
| 2 | Максимальная скорость полёта поражаемого летательного аппарата, м/с | 260 |
| 3 | Эффективность стрельбы вдогон одной ЗУР | 0,22–0,25 |
| 4 | Масса комплекса в боевом положении, кг | 15 |
| 5 | Масса ЗУР, кг | 9,15 |
| 6 | Масса боевой части, кг | 1,17 |

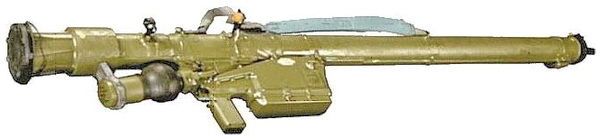

Рис. 3. ПЗРК 9К34 "Стрела-3"
Рис. 4. ПЗРК 9К310 "Игла-1"
Средства воздушного нападения продолжали развиваться, развивались и средства борьбы с ними. Следующим этапом в совершенствовании ПЗРК был этап создания переносных зенитных ракетных комплексов "Стрела-3" и "Игла-1".
В этих комплексах был применён новый наземный блок питания, включающий в себя сам источник питания и баллон с газом, новая более чувствительная ГСН с охлаждаемым фотоприёмником, новая двигательная установка, после чего существенно увеличилась вероятность поражения, помехозащищённость, скорость поражаемых воздушных целей, скорость полёта самой ракеты.
Самое главное, что эти комплексы получили возможность вести стрельбу не только на догонных, но и на встречных курсах.
Таблица 3
Основные тактико-технические характеристики
| Комплекс | Стрела-3 | Игла-1 | |
|---|---|---|---|
| 1 | Калибр ракеты, мм | 72 | 72 |
| 2 | Длина ракеты, мм | 1427 | 1427 |
| 3 | Зона поражения по дальности, м | 500–4000 | 500–5000 |
| 4 | Зона поражения по высоте, м | 30–2700 | 10–3500 |
| 5 | Вероятность поражения истребителя одной ЗУР | 0,3–0,33 | 0,4 |
| 6 | Максимальная скорость поражаемых целей, м/с (навстречу/вдогон) | 260/310 | 300/360 |
| 7 | Скорость полёта ЗУР, м/с | 470 | 560 |
| 8 | Масса ракеты, кг | 10,3 | 10,8 |
| 9 | Масса боевой части, кг | 1,17 | 1,27 |
| 10 | Масса пускового устройства, кг | 2,95 | 3 |
| 11 | Масса ПРП 9С13, кг | 2,5 | 2,5 |
| 12 | Масса НРЗ, кг | 2,3 | 2,3 |
| 13 | Масса комплекса в боевом положении, кг | 16 | 18,2 |
| 14 | Время подготовки к пуску ракеты, с | 10 | 13 |
Комплексом нового - третьего - поколения до сих пор считается переносной зенитный ракетный комплекс 9К38 "Игла".
1.1. Общие сведения о ПЗРК 9К38 "Игла"
Переносной зенитный ракетный комплекс 9К38 "Игла" является средством непосредственного прикрытия войск и объектов от ударов средств воздушного нападения (СВН) противника. Он состоит на вооружении зенитных отделений, зенитных ракетных взводов и батарей, входящих в состав зенитных дивизионов, а также других подразделений родов войск видов Вооружённых Сил РФ с 1983 г.

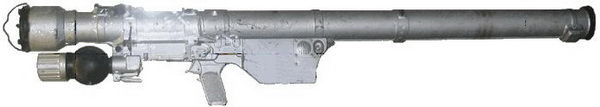

Рис. 5. ПЗРК 9К38 "Игла"
Комплекс предназначен для поражения реактивных, турбовинтовых и винтомоторных самолётов, а также вертолётов на встречных и догонных курсах в условиях естественных (фоновых) и искусственных тепловых помех при визуальной видимости цели.
Таблица 4
Тактико-технические характеристики
| 1 | Максимальная высота поражаемых целей на встречных/догонных курсах, м: | |
|---|---|---|
| реактивные самолёты | 2000/2500 | |
| поршневые самолёты и вертолёты | 3000/3500 | |
| 2 | Минимальная высота поражаемых целей, м | 10 |
| 3 | Максимальный параметр поражаемых целей на встречных/догонных курсах, м: | |
| реактивные самолёты | 2000/2500 | |
| поршневые самолёты и вертолёты | 2500/3000 | |
| 4 | Скорость поражаемых целей на встречных/догонных курсах, м/с | 360/320 |
| 5 | Наклонная дальность поражения, м | от 500 до 5000 |
| 6 | Время перевода из походного положения в боевое, с | не более 13 |
| 7 | Время готовности к пуску (после выхода на режим наземного источника питания), с | не более 5 |
| 8 | Диапазон рабочих температур, °С | от –44 до +50 |
Состав комплекса
1. Боевые средства
• Зенитная управляемая ракета 9М39 представляет собой реактивный летательный аппарат, снабжённый двухступенчатой твёрдотопливной двигательной установкой, бортовой аппаратурой управления полётом по методу пропорционального сближения за счёт пассивного оптического самонаведения и боевой частью с контактным взрывателем.
Рис. 6. ЗУР 9М39
• Пусковая труба 9П39 (9П39-1) обеспечивает прицельный и безопасный пуск ракеты, а также является направляющим устройством при пуске и одновременно служит контейнером при эксплуатации ракеты.
Рис. 7. Пусковая труба 9П39
• Наземный источник питания 9Б238 (одноразового действия) предназначен для снабжения хладагентом ОГС и обеспечения электроэнергией комплекса в период подготовки к пуску ракеты.
Рис. 8. НИП 9Б238
• Пусковой механизм 9П516-1 (без НРЗ-9П516) предназначен для подготовки к пуску и пуска ракеты по выбранной цели для обстрела. Обеспечивает звуковую сигнализацию качества захвата цели и её принадлежности, а также исключает обстрел цели с принадлежностью "свой" при использовании НРЗ 1Л-14.
Рис. 9. Пусковой механизм 9П516-1
2. Средства приёма целеуказания и связи
• Переносной электронный планшет 1Л15-1 обеспечивает своевременное оповещение стрелка-зенитчика о месте нахождения и направлении движения воздушных целей (от 1 до 4), индикацию траектории перемещения и принадлежности целей в радиусе 12,5 км. Информацию о целях в виде кодограммы ПЭП получает на встроенный радиоприёмник с батарейного командного пункта (БКП) или командного пункта (КП) зенитного дивизиона.
Рис. 10. ПЭП 1Л15-1
• Радиостанция Р-157 обеспечивает приём оповещения о воздушной обстановке и управление огнём стрелков-зенитчиков. Вместо указанных средств связи могут использоваться переносные аналоги.
Рис. 11. Радиостанция Р-157
3. Средства технического обслуживания

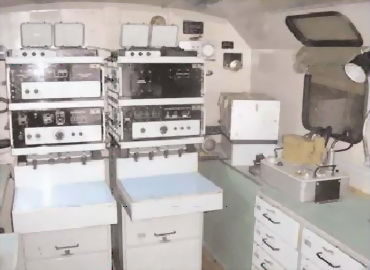

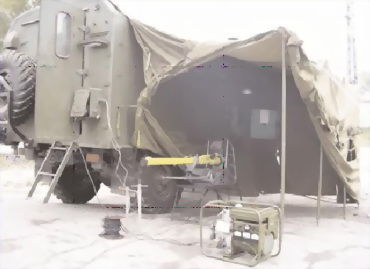

• Подвижный контрольный пункт ПКП 9В866 и контрольно-проверочная аппаратура 9Ф719 служат для проведения технического обслуживания и регламентных работ боевых средств комплекса в полевых условиях и на базах (арсеналах).
