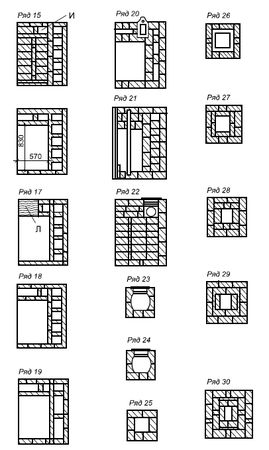

Рисунок 61 (окончание). Кладка отопительно-варочной печи "Шведка" Кухонная плита с духовкой
Размеры печи в плане 102×64 см.
Для кладки плиты требуется 148 штук кирпича.
1-й ряд – кладка сплошная под прямым углом, наружные стенки из целых кирпичей.
2-й ряд – кладка из целых кирпичей, половинок. Под чистку кладут целые кирпичи, соблюдая перевязку швов.
3-й ряд – кладка по рядовке, оставляют место для чистки.

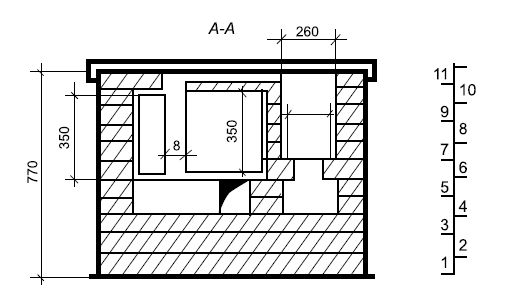

4-й ряд – кладка по рядовке, установка поддувальной дверки. Соблюдают размеры зольника и поддувала (разрез А-А). В месте присоединения плиты к дымоходу кирпичи закругляют.

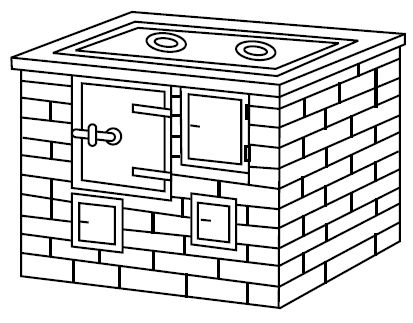

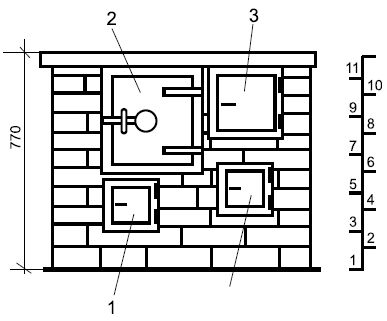

Рисунок 62. Кухонная плита с духовкой: 1 -чистка; 2 – духовка; 3 – топливник; 4 – поддувало
5-й ряд – кладка по рядовке, темная линия – место установки духовки с отступом от стены на 10 см. Стенка для духовки кладется из одного кирпича на ребро в 4-м ряду.
6-й ряд – кладка по рядовке с установкой духовки в ¼ кирпича на ранее установленный кирпич на ребро. Канал под поддувалом сужают для того, чтобы на него уложить колосниковую решетку.

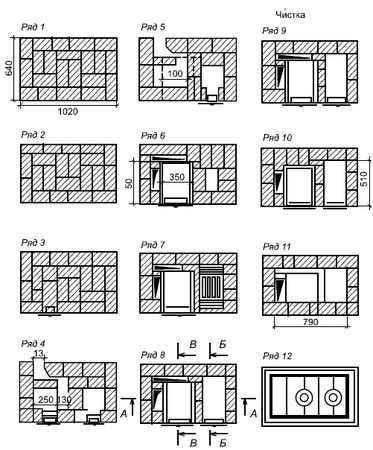

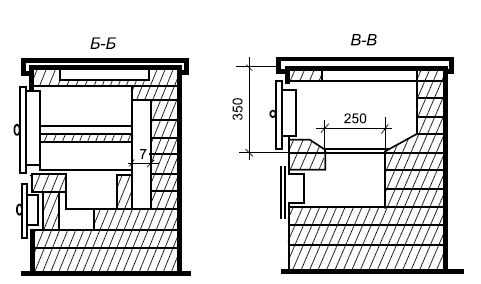

Рисунок 63. Кладка кухонной плиты с духовкой
Рисунок 63 (окончание). Кладка кухонной плиты с духовкой
7-й ряд – установка колосниковой решетки, кирпичи стесывают на конус, выкладывают стенки между топливником и духовкой из кирпича на ребро.
8-й ряд – кладка согласно порядовке, установка топочной дверки.
9-й ряд – кладка по порядовке.
10-й ряд – перекрытие канала между духовкой и задней стенкой выполняется целым кирпичом и 3/4 кирпича. Перегородка должна быть на уровне духовки. Ребро перегородки со стороны топки стесывают на конус.
11-й ряд – образует колодец, перекрывает духовку и топку, остается канал с левой стороны. Верх духовки смазывают глиняным раствором, на него укладывают чугунный настил.
12-й ряд – завершающий, кладку не производят, укладывают чугунный настил, надевают рамку из угловой стали, стягивая уложенные кирпичи.
Кухонная плита с равномерно обогреваемой духовкой
Размеры печи в плане 94×55 см. Плита стоит своей массой на двух рядах кладки, кладку выполняют в виде каналов.
Для кладки плиты требуется 150 штук кирпича.
1-й ряд – кладка в размере 84–50 см.
2-й ряд – кладка по порядовке с перекрытием среднего канала кирпичом.
3-й ряд – кладка с напуском над предыдущим рядом на 5 см.

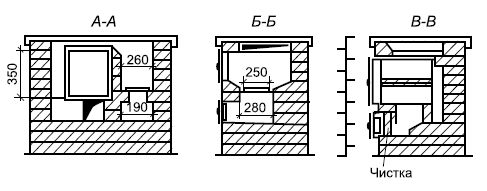

4-й ряд – кладка согласно порядовке, средний кирпич стесывают для расширения канала выхода к дымоходу (разрез В-В).
5-й ряд – кладка с установкой дверок для чистки и поддувала, кладка стенки для вертикального канала.
6-й ряд – перекрытие канала, выходящего к дымоходу.
7-й ряд – установка духовки, перекрытие поддувала.
8-й ряд – кладка по порядовке, уменьшение отверстия под поддувалом.
9-й ряд – установка колосниковой решетки и топочной дверки, окончание кладки перегородки между духовкой и топкой.

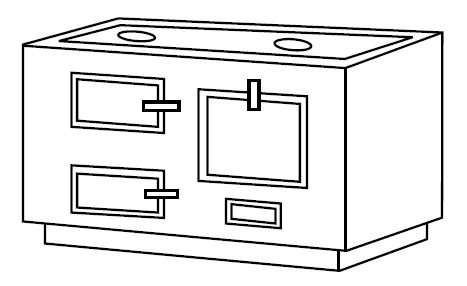

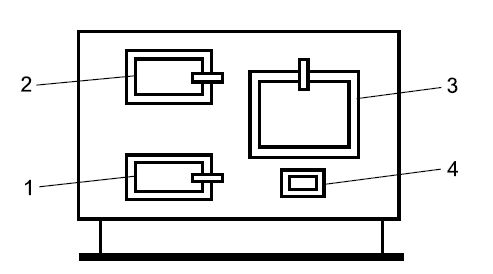

Рисунок 64. Кухонная плита с равномерно обогреваемой духовкой: 1 – поддувало; 2 – топливник; 3 – духовка; 4 – чистка
10-й ряд – перекрытие отверстия между духовкой, перегородкой и каналом.
11-й ряд – кладка по порядовке, кирпич укладывают на перегородку, стесывают под углом (разрез А-А).
12-й ряд – завершающий, на глиняный раствор укладывают двухконфорочную плиту, обвязывают угловой сталью.

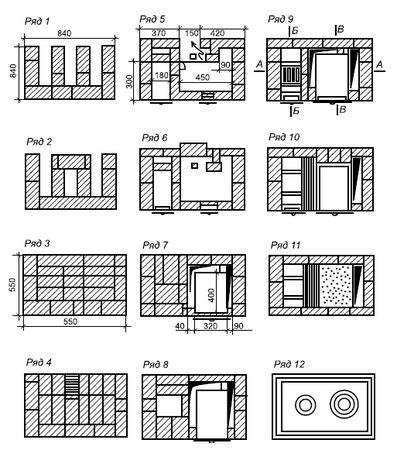

Рисунок 65. Кладка кухонной плиты с равномерно обогреваемой духовкой
Рисунок 65 (окончание). Кладка кухонной плиты с равномерно обогреваемой духовкой Кухонная плита с духовкой и водогрейной коробкой
Размеры плиты в плане 115×64 см.
Для кладки потребуется 200 штук кирпичей.
1-й ряд – кладка по размеру плиты, наружные стенки из целых кирпичей.
2-й ряд – продолжение кладки наружных стенок, устройство места для чистки.
3-й ряд – кладка из целого кирпича, под духовкой устраивают чистку и ставят дверку.
4-й ряд – кладка по порядовке, установка перегородок из кирпича на ребро, с отступом от задней стенки 7–8 см, передней – 13 см. Устройство дымохода.

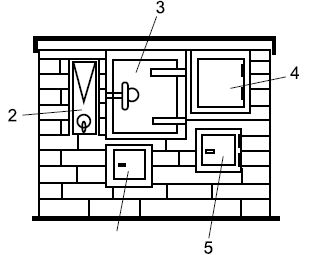

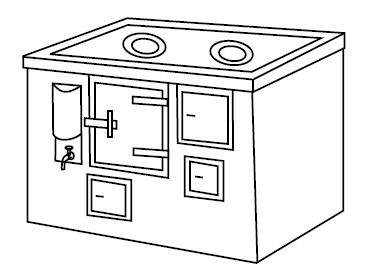

Рисунок 66. Кухонная плита с духовкой и водогрейной коробкой: 1 – чистка; 2 – водогрейная коробка; 3 – духовка; 4 – топливник; 5 – поддувало
5-й ряд – кладка как 4-го ряда, пунктиром отмечено расположение водогрейной коробки и духовки с каналом между ними в 8–9 см.
6-й ряд – кладка согласно порядовке, устройство и закрепление водогрейной коробки и духового шкафа.
7-й ряд – над поддувалом устанавливают колосниковую решетку, она должна быть ниже уровня топочного отверстия.
Под топливника имеет вид корыта (разрез В-В). Духовой шкаф со стороны топки облицовывают кирпичом на ребро, предохраняя тем самым от быстрого прогорания.
8-й – 9-й ряд – кладка по порядовке.
10-й ряд – перекрытие заднего канала трехчетверками вплотную к духовому шкафу, перегородке. Окончание облицовки стенки духового шкафа, верхнюю часть кирпича стесывают на фаску или закругляют (разрез А-А).
11-й ряд – закрытие верха водогрейной коробки.
12-й ряд – завершающий, укладка чугунного настила, верхний ряд отделывают угловой сталью.

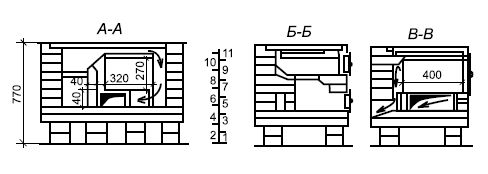

Рисунок 67. Устройство кухонной плиты с духовкой и водогрейной коробкой

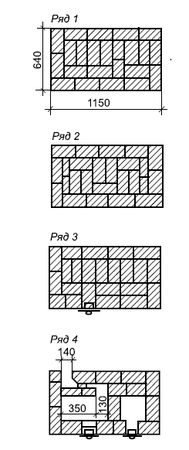

Рисунок 68. Кладка кухонной плиты с духовкой и водогрейной коробкой

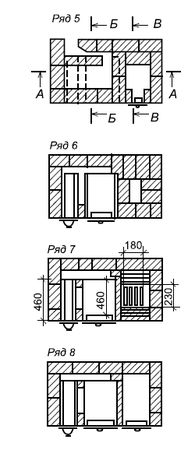

Рисунок 68 (продолжение). Кладка кухонной плиты с духовкой и водогрейной коробкой

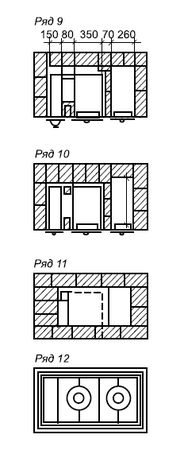

Рисунок 68 (окончание). Кладка кухонной плиты с духовкой и водогрейной коробкой
Кирпичные печи-каменки
Количество кирпича – 198 шт.
Вес – 890 кг.
Выполняется с насадной трубой. Время разогрева до температуры 90° 3–4 часа.
Теплоемкость – 12 часов.
Банная печь конструкции мастера Селивана В. В. прямоточная, топится "по-серому". Огонь и дымовые газы проходят через каменную засыпку и затем выходят в дымовую трубу. Печь периодического действия. Протапливается в течение 412 часов.
Продолжительность протапливания зависит от многих факторов:
• от объема и размера банного помещения;
• теплопотерь помещения;
• какую температуру необходимо создать в бане от 60 °C до 11 °C;
• качества топлива (дров);
• объема самой печи;
• аккумулирующей способности печи (каменной засыпки);
• квалификации самого истопника.
...
НА ЗАМЕТКУ
Основной недостаток таких печей, в том что в помещение может попадать серая пыль (зола) при поддавании на камни воды.
Печь-каменка № 1 для бань и саун
Печь № 1 рассчитана на обогрев парилки площадью до 10 м² или объемом 22 м³ до температуры 110 °C.
Теплоаккумулирующая способность до 4 часов. Минимальные значения температуры через четыре часа по окончанию протапливания 60 °C.
Печь сначала протапливается в течение 4–8 часов, затем выстаивается в течение одного часа. Затем проветривается парилка, удаляется зола с каменной засыпки, топливника, и поддувала. Зола убирается следующим образом. Открывается печная задвижка и дверка каменки – на камни поддается ковшик горячей воды, сразу закрывается дверка каменки. Зола с поверхности камней уносится в дымовую трубу. Чтобы в помещении не было угарного газа необходимо удалить из топливника и зольника недогоревшие угли и золу. Затем закрывают печную задвижку и можно пользоваться баней.
