Рисунок 36 (окончание). Кладка Т-образной печи
5-й ряд – укладка колосниковой решетки.
6-й – 9-й ряд – в передней части выкладывают топливник.
На 8-м и 9-м рядах топливник соединяют с жаровой камерой.
10-й ряд – кладут перекрытие над топочной дверкой.
11-й – 13-й ряд – устройство перекрытия топливника на выпусках, в задней части продолжение кладки жаровой камеры и подъемных каналов.
14-й ряд – со стороны фасада ставят прочистную дверку, в передней части образуется верхняя камера. Опорный столбик в 1/2 кирпича разделяет ее на собственно камеру, соединительные каналы и основание дымовой трубы.
16-й – 17-й ряд – кладка рядов отличается от предыдущих только расположением кирпичей для перевязки вертикальных швов.
18-й – 21-й ряд – через опорный столбик прокладывают основание рассечки между верхней камерой и дымовой трубой.
22-й – 23-й ряд – перекрывают нижнюю жаровую камеру.
24-й – 25-й ряд – вертикальные подъемные каналы посредством горизонтального канала соединяют с верхней камерой, устанавливают прочистную дверку для чистки горизонтального канала.
26-й – 29-й ряд – устройство перекрыши печи.

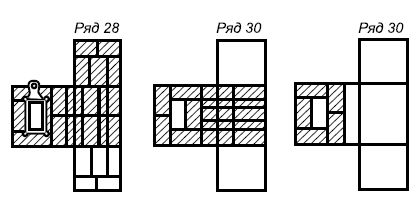

На 28-м ряду ставят вьюшечную задвижку, начиная с 30-го ряда, кладут дымовую трубу с внутренним каналом 25×13 см.
Отопительная прямоугольная печь увеличенной теплоотдачи
Применяется для отопления больших помещений. Печь проста по устройству, в ней можно сжигать любое твердое топливо. Дымовые газы из топливника поднимаются по вертикальному каналу, но не доходят до перекрыши печи, а, отразившись от промежуточного перекрытия, опускаются до низа печи, где через подвертку попадают в задний подъемный канал, по которому поднимаются до перекрыши печи. Пройдя ряд оборотов, газы уходят в дымовую трубу.
Для кладки печи требуется 580 штук кирпича.
Кладка такая же, как у прямоугольной отопительной печи, за исключением 32-го и 36-го ряда, где устанавливаются дымовые задвижки.
Печи МВМС повышенного прогрева
Каркасная печь МВМС–61 имеет небольшие размеры, но по теплоотдаче не уступает массивным печам. Размеры печи 40×40 см, высота 146 см. В топливнике печи сжигают любое твердое топливо.
Дымовые газы из топливника поднимаются по переднему каналу до перекрытия, затем по заднему каналу опускаются до уровня патрубка, соединяющего печь с дымовой трубой.
Печь присоединяют к дымоходу в стене или к коренной трубе.
Для кладки печи требуется 55 штук кирпича. Основанием печи служит кровельная сталь, по ней стелют слой войлока, смоченного в глине. Стенки и перекрытие топливника выкладывают из огнеупорного кирпича.
Каркас печи ставят прямо на пол, строго по отвесу; если полы деревянные, под печь стелют асбест или войлок, а сверху лист кровельного железа; на уголки, приваренные в нижней части каркаса, укладывают основание, на нем выкладывают 1-й ряд. 2-й ряд – выкладывают пространство для выдвижной зольниковой коробки. Последующую кладку ведут по чертежам и рельефным изображениям.

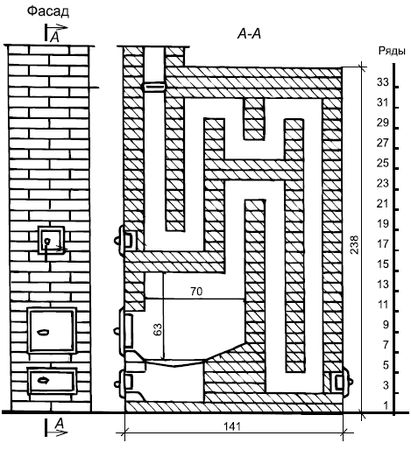

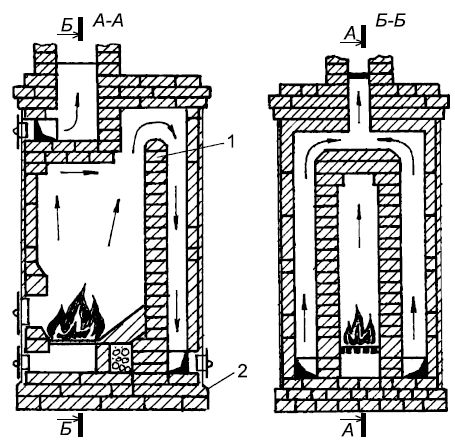

Рисунок 37. Отопительная прямоугольная печь увеличенной теплоотдачи

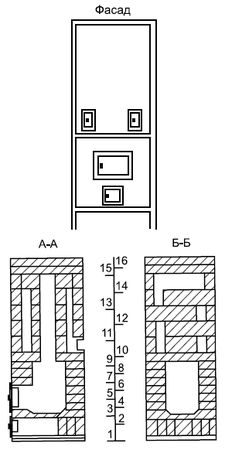

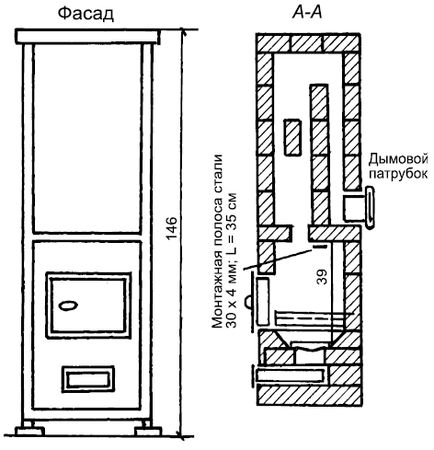

Рисунок 38. Печь МВМС–61 повышенного прогрева
Рисунок 38 (продолжение). Печь МВМС–61 повышенного прогрева Печь МВМС–63 усиленного прогрева
Размер печи на плане 52×52 см, высота 155 см.
Для кладки печи требуется 114 штук кирпича.
Печь присоединяют к дымоходу в стене или к коренной трубе. Установка такая же, как у печи МВМС–61.
Круглые печи в стальных футлярах
Отопительные печи, которые в плане имеют круглую форму, почти всегда заключаются в футляр. Круглые печи хорошо удерживают тепло и не охлаждаются, если даже не прикрыта вьюшечная задвижка.

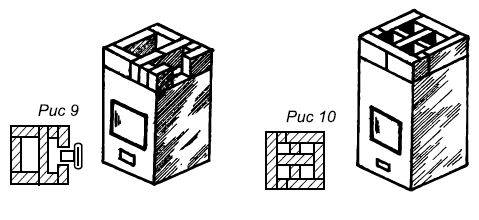

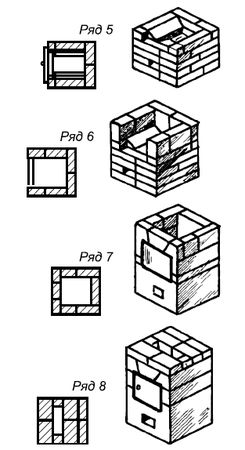

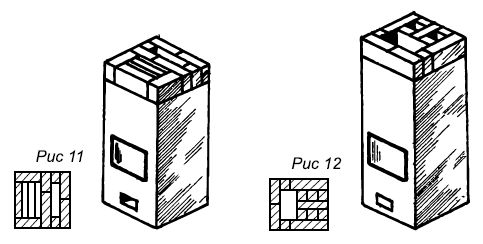

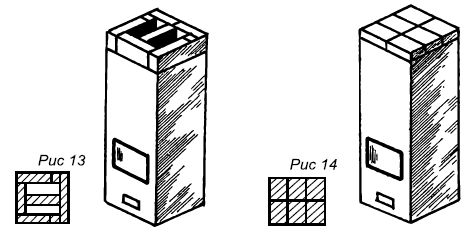

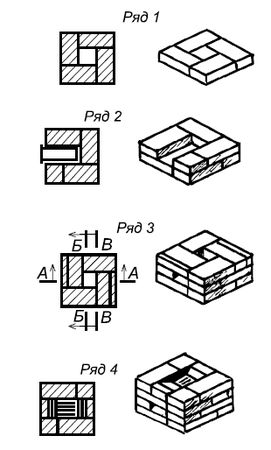

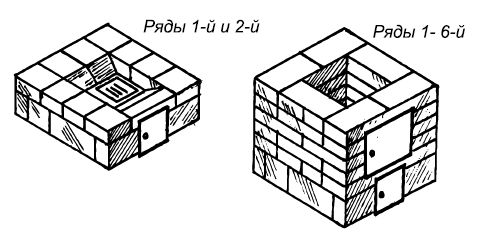

Рисунок 39. Кладка печи МВМС–61 повышенного прогрева
Рисунок 39 (продолжение). Кладка печи МВМС–61 повышенного прогрева
Рисунок 39 (продолжение). Кладка печи МВМС–61 повышенного прогрева
Рисунок 39 (окончание). Кладка печи МВМС–61 повышенного прогрева
Дымовые газы из топливника через хайло в середине перекрытия поступают в колпак (камеру). Часть тепла отдается стенкам камеры и перекрытию печи, остальные газы, охладившись, опускаются по пространству у стенок печи в горизонтальный подковообразный дымовой канал, присоединенный к дымовой трубе.

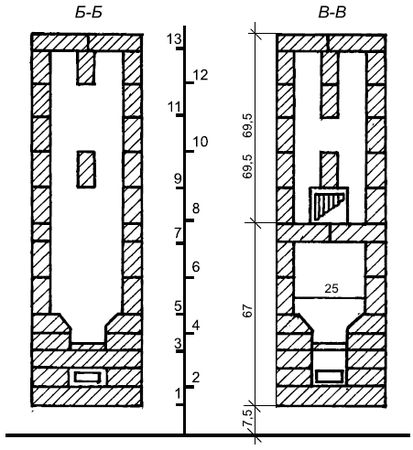

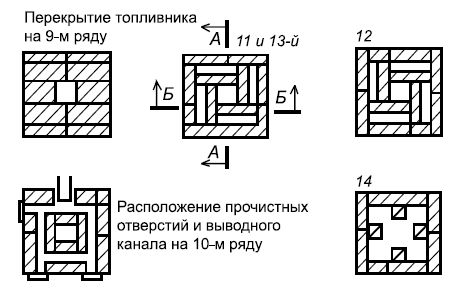

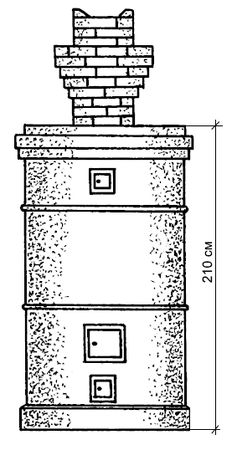

Рисунок 40. Печь МВМС–63 усиленного прогрева
Рисунок 40 (продолжение). Печь МВМС–63 усиленного прогрева
Рисунок 41. Устройство отопительной круглой печи в металлическом футляре: 1 – перевальная стенка; 2 – цоколь
Рисунок 41 (окончание). Устройство отопительной круглой печи в металлическом футляре: 1 – перевальная стенка; 2 – цоколь
Холодный воздух, поступающий в печь, через топочную и поддувальную дверки, как более тяжелый, чем тот, что находится в колпаке, удерживается в нижней части печи, не охлаждая ее.
Теплоотдача начинается вскоре после растопки.
Отопительная печь круглая, кирпичная в металлическом футляре
Высота печи 229 см, диаметр 65 см.
Для кладки печи вам потребуется 260 штук кирпича. Топливник предназначен для сжигания любого твердого топлива.
Печь присоединяется к дымоходу в стене или к коренной трубе.

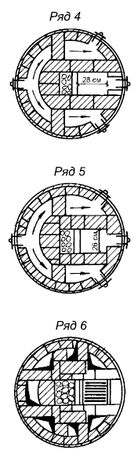

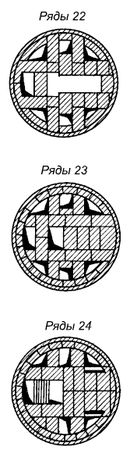

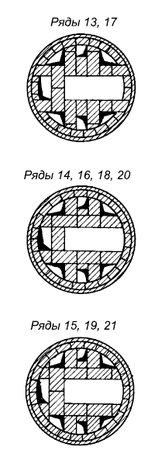

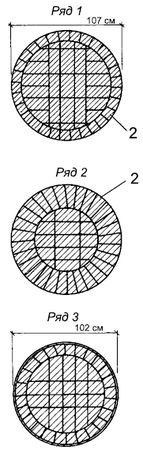

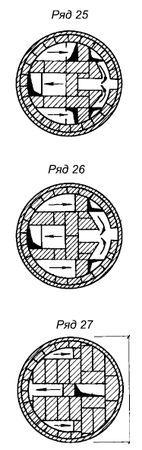

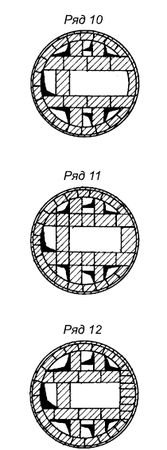

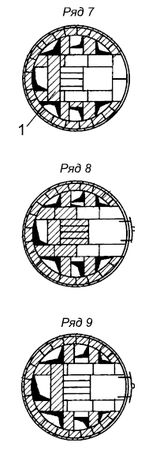

Рисунок 42. Кладка отопительной круглой печи в металлическом футляре
Рисунок 42 (продолжение). Кладка отопительной круглой печи в металлическом футляре
Рисунок 42 (продолжение). Кладка отопительной круглой печи в металлическом футляре
Рисунок 42 (продолжение). Кладка отопительной круглой печи в металлическом футляре
Рисунок 42 (продолжение). Кладка отопительной круглой печи в металлическом футляре
Рисунок 42 (продолжение). Кладка отопительной круглой печи в металлическом футляре
Рисунок 42 (продолжение). Кладка отопительной круглой печи в металлическом футляре
