16-й ряд – ставят прочистную дверку, сзади ее блокируют "половинкой", уложенной на ребро. Полку за дверкой покрывают слоем глиноцементного раствора для полной изоляции топливника от расположенных выше дымовых каналов.
17-й – 20-й ряд – кладка вертикальных дымовых каналов.
21-й – 22-й ряд – соединяют подъемный дымовой канал, идущий от топливника, с опускным каналом. Здесь газы из топливника переваливаются через рассечку, разделяющую каналы, в средний опускной канал, по которому доходят до 18-го ряда и через подвертку попадают в передний подъемный канал.
23-й – 24-й ряд – перекрывают средний и задний каналы.
25-й – 26-й ряд – ставят прочистную дверку у основания дымовой трубы, в результате образуется подвертка от среднего канала второго яруса к дымовой трубе.

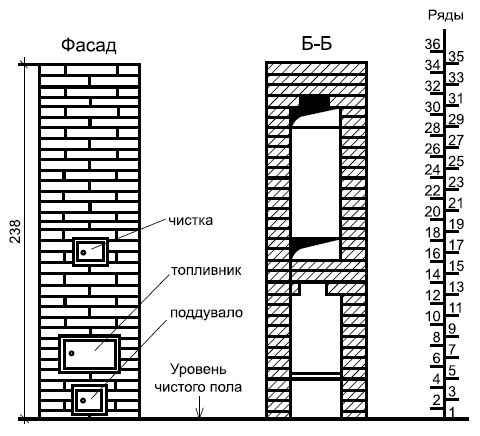

Рисунок 31. Отопительная прямоугольная печь

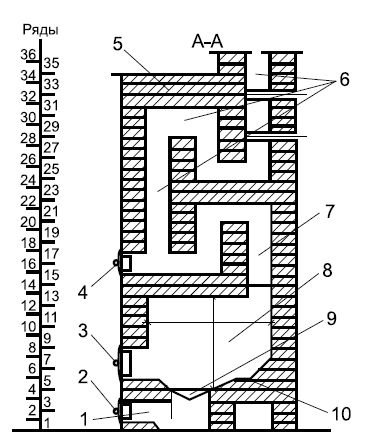

Рисунок 31. Отопительная прямоугольная печь (продолжение): 1 – зольник; 2 – поддувальная дверка; 3 – топочная дверка; 4 – чистка; 5 – перекрыша; 6 – дымоходы; 7 – жаровой канал; 8 – топливник; 9 – колосниковая решетка; 10 – под
27-й – 30-й ряд – кладка дымовых каналов второго яруса, из которых задний является началом дымовой трубы.
На 28-м ряду ставят первую вьюшечную задвижку.
На 30-м ряду завершают второй цикл оборотов. Здесь дымовые газы из переднего подъемного канала переходят в средний опускной канал и, опустившись по нему до подвертки, на 26-м ряду поступают в дымовую трубу.
31-й ряд – кладут выпуски для перекрыши печи.
32-й – 34-й ряд – перекрыша печи. Кирпичи кладут так, чтобы были перекрыты все вертикальные швы первого ряда перекрыши.
На 32-м ряду ставят 2-ю вьюшечную задвижку. Установка двух вьюшечных задвижек уменьшает теплопотери печи. При отсутствии задвижек на 32-м ряду ставят круглую вьюшку.

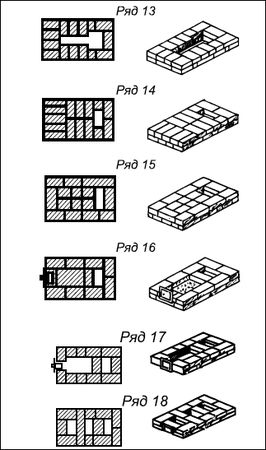

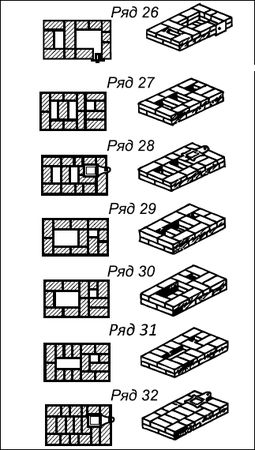

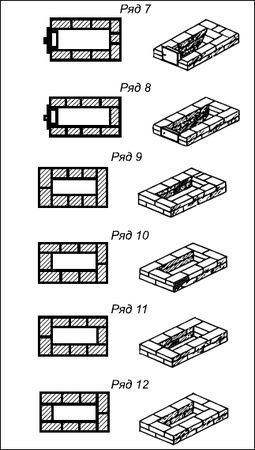

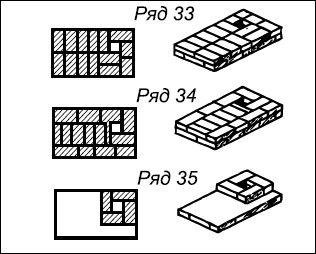

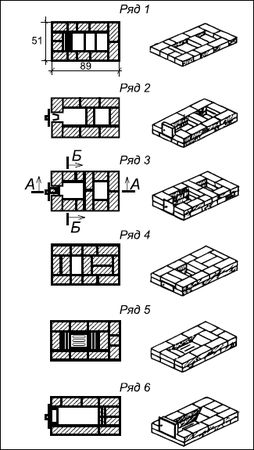

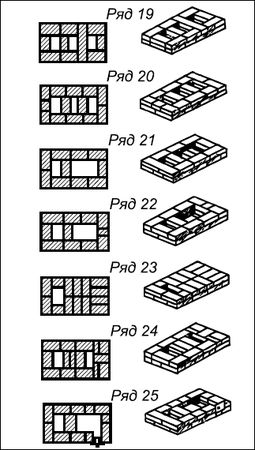

Рисунок 32. Кладка отопительной прямоугольной печи
Рисунок 32 (продолжение). Кладка отопительной прямоугольной печи
Рисунок 32 (продолжение). Кладка отопительной прямоугольной печи
Рисунок 32 (продолжение). Кладка отопительной прямоугольной печи
Рисунок 32 (продолжение). Кладка отопительной прямоугольной печи
Рисунок 32 (окончание). Кладка отопительной прямоугольной печи
35-й ряд и последующие – кладка дымовой трубы. Кладка дымовой трубы
Труба у перекрытия должна иметь разделку (распушку), расширенную часть, которая выкладывается постепенно.
1-й ряд выкладывают в "шестерик" – 6 кирпичей.
2-й ряд – кирпич колют на две части по длине и укладывают неколотыми частями внутрь. Вокруг кладут кирпичи плашмя, увеличивая размеры на 12 см.
3-й ряд – выкладывают из двух рядов кирпича, уложенных плашмя, размер кладки увеличивают еще на 14 см.
4-й ряд – сначала кладут в 1/4 кирпича, раскладывая их по длине, а затем вокруг кладут 2 ряда плашмя.
5-й ряд – выкладывают из трех рядов кирпича плашмя, размер распушки увеличивают.
6-й–8-й ряд – кладут без увеличения размера распушки. Выложив разделку, кладут трубу в 1/2 кирпича в пределах чердака.

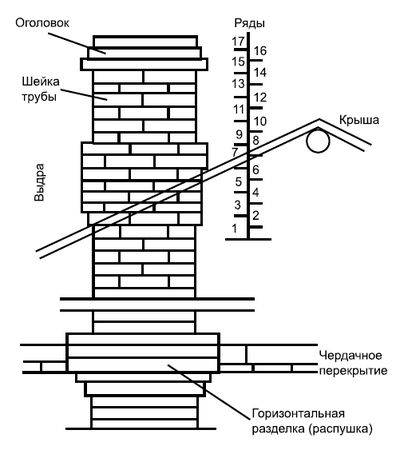

Рисунок 33. Устройство дымовой трубы Кладка выдры, шейки, оголовка трубы
Выложив трубу до кровли, кладут выдру, шейку, оголовки.
1-й ряд – выполняют в 6 кирпичей "шестерик".
2-й ряд – со стороны спуска кладут из 3/4 кирпича, напуская их на 60 мм на трубу.
3-й ряд – кладут так, чтобы по трех-четверкам были уложены кирпичи плашмя с небольшим удлинением этой части.
4-й ряд – имеет ту же длину, но увеличивается ширина кладки.
5-й–6-й ряд – идет расширение кладки выдры.
7-й ряд – полностью выводится на кровлю и расширяется по всем сторонам, кладку ведут из кирпича на ребро и плашмя.
8-й ряд – кладут так же, только с другой перевязкой швов. На этом кладка выдры закончена.
9-й ряд – кладку шейки выполняют в "шестерик", количество рядов с 9-го по 19-й.
20-й ряд – кладка оголовка (имеет 2–4 ряда), верхний ряд скашивают.

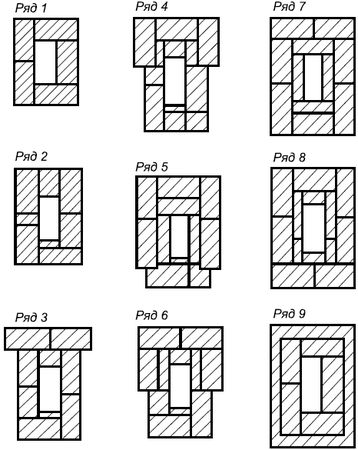

Рисунок 34. Кладка дымовой трубы Т-образная отопительная печь
Печь удобна для расположения в перегородках и предназначена для отопления больших помещений. Топливник используется для сжигания любого вида топлива. Стенки топливника являются стенками печи. Из топливника дымовые газы через хайло поступают в заднюю камеру.
Отдав часть тепла стенкам и отразившись от перекрытия камеры, газы опускаются вниз и попадают в подъемные каналы, соединяющие заднюю камеру с верхней.
Охладившись, дымовые газы опускаются в каналы, соединяющие верхнюю камеру с дымовой трубой.

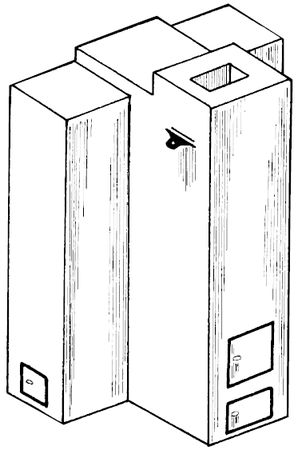

Рисунок 35. Т-образная отопительная печь
Для кладки печи требуется 490 штук кирпича.
1-й ряд – в передней части образуется дно зольника, кирпич, лежащий в поддувальной дверке, скошен.
2-й ряд – ставят поддувальную дверку, в задней части образуется канал, который с одной стороны закрывают глухой стенкой, с другой – прочистной дверкой.
3-й ряд – кирпичи в передней выступающей части выкладывают так, чтобы при кладке следующего ряда соблюдалась перевязка вертикальных швов.
4-й ряд – стены зольниковой камеры имеют толщину 18 см, увеличение толщины стенок необходимо для того, чтобы после укладки колосниковой решетки между ее краями и стенками топливника не было щелей. В задней части начинаются рассечки, отделяющие подъемные вертикальные каналы.

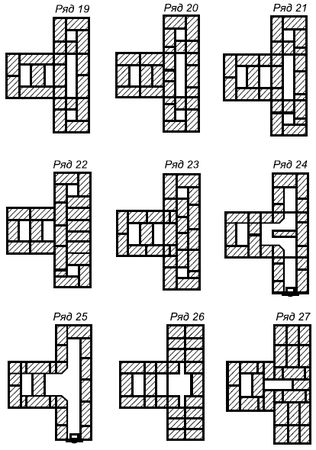

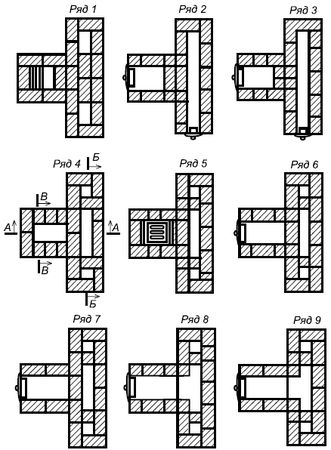

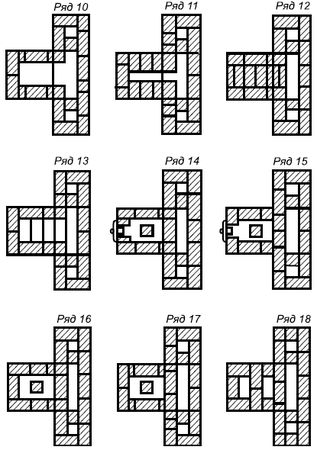

Рисунок 36. Кладка Т-образной печи
Рисунок 36 (продолжение). Кладка Т-образной печи
Рисунок 36 (продолжение). Кладка Т-образной печи
