ТТХ по состоянию на 1934 г.

14575/17577 т, 234,4 (222,5 вл) х 33,37 (24,4 вл) х 6,83 м. ПТ-2,

6 ПК Babcock and Wilcox, 53500 л. с. = 29,25 уз. 1567/2350 т нефти.

Броня: палуба 25 мм. погреба 51 мм. Эк. 1788 чел. 8 - 127 мм/25 зен.

ТТХ по состоянию на сент, 1941 г.

16092/19907 т, 228,6 х 33,37 х 7,1 м. Механизмы, запас топлива и

броня - без изменений. Эк. 2148 чел. (в т.ч. 779 чел. авиагруппа).

8 - 127 мм/25 зен., 24 - 28 мм авт., 24 - 12,7 мм пул.

Состав авиагруппы

6.1936: ок. 30 истр. F2F, ок. 30 пик. бомб. ВМ и BG. ок. 15 разе.-бомб. SBU.

11.1942: 54 истр. F4F, 18 пик. бомб. SBD, 1 торп. TBF

10.1943: 27 истр. F4F, 27 пик. бомб. SBD, 18 торп. TBF

Арт. вооружение на момент ввода в строй включало в себя лишь 8 127-мм орудий; позже к ним добавили 40 12,7-мм пулеметов. В сент. 1941 г. во время переоборудования в Норфолке число пулеметов уменьшили до 24, а на освободившееся место поставили 6 четырехствольных 28-мм автоматов. В середине 1942 г. "Рейнджер" полностью перевооружили на 6 четырехствольных 40-мм "бофорсов" и 30 20-мм "эрликонов". Одновременно заменили систему управления огнем, установили РЛС SP и SC-2. В янв. 1943 г. число "эрликонов" увеличили до 46, но вскоре 6 из них сняли, т.к. остойчивость корабля достигла критической отметки.

В целом "Рейнджер" оказался неудачным авианосцем: малые размеры и нерациональное расположение лифтов на полетной палубе сильно замедляли старт и посадку самолетов. Следует отметить также недостаточную мореходность, пониженную остойчивость и отсутствие ПТЗ. Все это ограничило его боевое применение в годы Второй мировой войны и заставило отказаться от планируемого в 1943 г. капитального переоборудования.

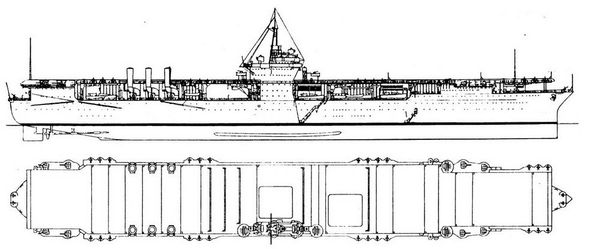

"Рейнджер", 1941 г.

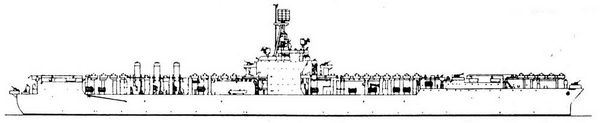

"Рейнджер", 1943 г.

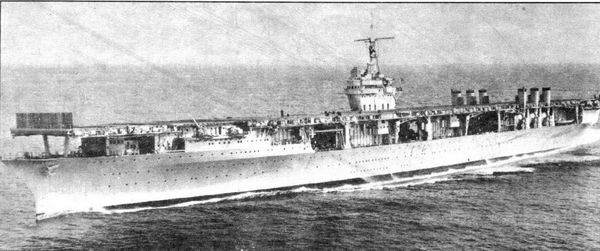

"Рейнджер" в середине 30-х годов.

Служба

После окончания курса боевой подготовки в сер. 1935 г. переведен на Тихий океан. В 1939 г. вернулся в Атлантику.

С начала Второй мировой войны находился в составе Атлантического флота. Принимал участие в "Нейтральном патруле", с лета 1941 г. - в сопровождении наиболее важных конвоев в Англию. Осуществлял поиск подводных лодок в Центр. Атлантике (12.1941 - 8.1942). Осуществлял переброску сух. истр. в Аккру (Гана) для брит. ВВС в Индии и на Ближнем Востоке (5 - 7.1942). Принимал участие в высадке союзных войск в Сев. Африке - действовал в р-не Касабланки (11.1942). Самолеты АВ нанесли серьезные повреждения фр. ЛК "Жан Бар". Совершил несколько операций по переброске сух. самолетов в Зап. Африку (1 - 2.1943). По возвращению в США обеспечивал подготовку пилотов палуб, авиации.

Входил в состав брит. Флота метрополии (8 - 12.1943). 4.10.1943 самолеты АВ "Рейнджер" нанесли удар по герм, судоходству в р-не Будё (Норвегия), в ходе которого было потоплено 4 крупных TP. С 4.1944 учебный АВ. В 1945 принимал участие в испытаниях самолетов ДРЛО. Выведен из состава флота 18.10.1946. Продан на слом 28.1.1947.

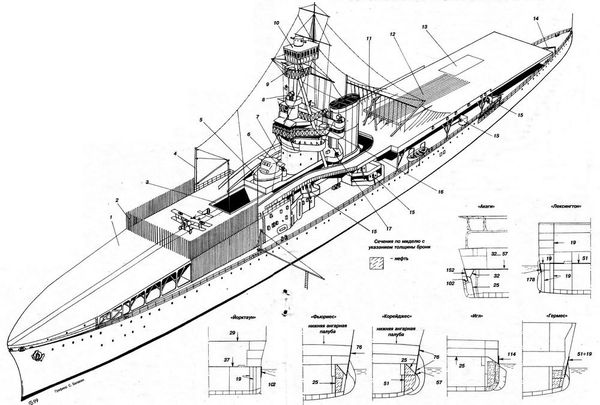

Aircraft carrier "FURIOUS", May of 1918.

Авианосец "ФЬЮРИЕС", май 1918 г.:

1 - носовая полетная палуба, 2- съемный частокол- "рассекатель ветра", 3 - шахта самолетоподъемника носового ангара, 4 - кран для подъема самолетов, 5 - боевая рубка с командно-дальномерным постом, 6 - 61-см сигнальный прожектор, 7 - эстакада для перевозки самолетов с посадочной палубы на взлетную, 8 - 92-см боевой прожектор, 9 - пост управления огнем 457-мм орудий (временно сохранялся после демонтажа башен главного калибра), 10 - центральный пост управления огнем с дальномерной рубкой, 11 - аварийный барьер, 12 - тросовое устройство для безопасной посадки самолетов, 13 - самолетоподъемник кормового ангара, 14 - кран для подъема и спуска гидросамолетов, 15 - 140-мм орудия, 16 - пост управления огнем 140-мм орудий, 17 - 76-мм зенитное орудие.

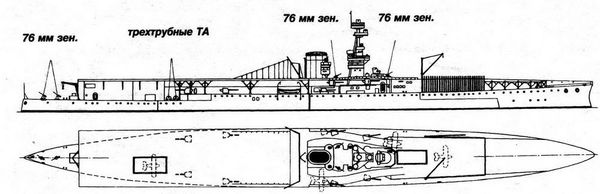

"Фьюриес" в ноябре 1918 г., после установки трех дополнительных 76-мм зенитных пушек.

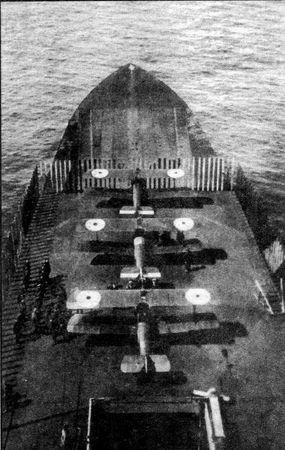

Истребители Сопвич "Кэмел" на палубе "Фьюриеса", июнь 1918 г.

Авианосцы типа "Иорктаун" - 3 ед.

Первые современные американские авианосцы; на момент своего появления по праву могли претендовать на звание лучших в мире.

После закладки "Рейнджера" на долю американских авианосцев, согласно Вашингтонскому соглашению, оставалось 55 тыс. т суммарного тоннажа. Уложиться в эту цифру можно было, построив три корабля по 18500 т или два - по 27000 т. Командование флота желало иметь три АВ, но, как показал мировой опыт, ограничение размеров кораблей данного класса резко снижало их боевые возможности. В конце концов остановились на компромиссном варианте: решено было построить два корабля водоизмещением по 20700 т и еще один (будущий CV-7 "Уосп") - меньшего размера. CV-5 и CV-6 были заложены в 1934 г.; четыре года спустя, после прекращения действия Вашингтонского соглашения, конгресс США принял решение построить третий однотипный авианосец - CV- 8 "Хорнет".

Проект "Йорктауна" гармонично сочетал в себе защиту и наступательные возможности. Четырехвальная паротурбинная ЭУ обеспечивала высокую скорость хода (на испытаниях "Йорктаун" при водоизмещении 22963 т показал на мерной миле 33,53 уз.), дальность плавания 15-узловым ходом достигала 12 тыс. миль. Одноярусный ангар размером 166,4 х 19,2 м имел высоту 5,25 м и был рассчитан на прием внушительной авиагруппы - 96 самолетов. Подъем авиатехники на полетную палубу осуществлялся с помощью трех лифтов размерами 14,6 х 13,7 м и грузоподъемностью 7,7 т каждый. Помимо двух катапульт на полетной палубе имелась третья: она размещалась палубой ниже и могла запускать самолеты прямо из ангара через специальные окна в бортах. Впрочем, оригинальная идея себя не оправдала, и третью катапульту в 1942 г. с "Энтерпрайза" и "Хорнета" сняли ("Йорктаун" к тому времени погиб).

АВ обладали неплохой броневой защитой, аналогичной "вашингтонским" КР. В отличие от "Рейнджера", "Йорктаун" получил систему ПТЗ. Правда, последняя рассчитывалась на взрыв торпеды с боевым зарядом в 400 фн (181,2 кг), в то время как ПТЗ линкоров была способна выдержать взрыв 700 фн (317 кг) тротила.

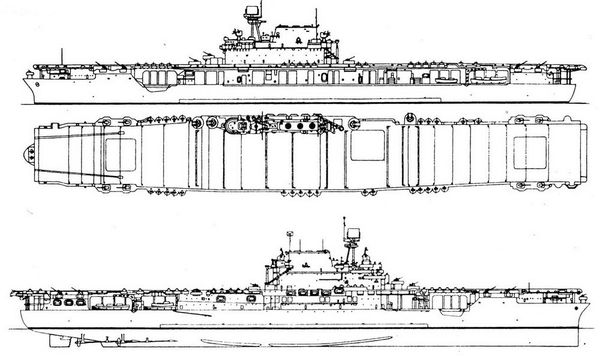

"Хорнет", 1942 г.
