_DIMBASELINE

Specify a second extension line origin or [Undo/Select] <Select>: – укажите точку 3

Dimension text = 220

Specify a second extension line origin or [Undo/Select] <Select>: – укажите точку 4

Dimension text = 270

Specify a second extension line origin or [Undo/Select] <Select>: – нажмите клавишу Enter

Select base dimension: – нажмите клавишу Enter для завершения работы ко манды

Размерная цепь

AutoCAD 2009. Учебный курс

Команда DIMCONTINUE позволяет создавать последовательную размерную цепь . Команда вызывается из падающего меню Dimension → Continue или щелчком на пиктограмме Continue на панели инструментов Dimension.

Запросы команды DIMCONTINUE:

...

Specify a second extension line origin or [Undo/Select] <Select>: – указать начало второй выносной линии

Dimension text = измеренное значение

Specify a second extension line origin or [Undo/Select] <Select>: – указать начало следующей выносной линии

Dimension text = измеренное значение

Specify a second extension line origin or [Undo/Select] <Select>: – указать начало следующей выносной линии

Dimension text = измеренное значение

Specify a second extension line origin or [Undo/Select] <Select>: – указать начало следующей выносной линии или нажать клавишу Enter

Select continued dimension: – выбрать исходный размер или нажать клавишу Enter для завершения команды

Если предыдущий размер не был линейным или если в ответ на первый запрос была нажата клавиша Enter, то предлагается выбрать линейный размер, который будет использован для продолжения. При этом выдается следующий запрос:

...

Select continued dimension: – выбрать исходный размер

Далее следуют стандартные запросы команды DIMCONTINUE.

Пример. Простановка последовательной размерной цепи

Проставьте линейный размер, а затем от него – последовательную размерную цепь (рис. 11.25).

Татьяна Соколова - AutoCAD 2009. Учебный курс

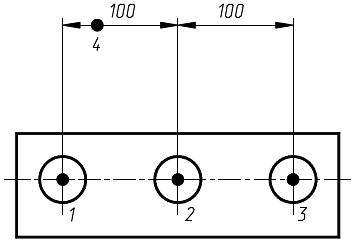

Рис. 11.25. Простановка последовательной размерной цепи

Запустите команду DIMLINEAR, вызвав ее из падающего меню Dimension → Linear или щелчком на пиктограмме Linear панели инструментов Dimension. Ответьте на запросы:

...

_DIMLINEAR

Specify first extension line origin or <select object>: – укажите точку 1

Specify second extension line origin: – укажите точку 2

Specify dimension line location or [Mtext/Text/Angle/Horizontal/Vertical/Rotated]: – укажите точку 4

Dimension text = 100

Запустите команду DIMCONTINUE, вызвав ее из падающего меню Dimension → Continue или щелчком на пиктограмме Continue на панели инструментов Dimension. Ответьте на запросы:

...

_DIMCONTINUE

Specify a second extension line origin or [Undo/Select] <Select>: – укажите точку 3

Dimension text = 100

Specify a second extension line origin or [Undo/Select] <Select>: – нажмите клавишу Enter

Select continued dimension: – нажмите клавишу Enter для завершения работы команды

Выноски и пояснительные надписи

AutoCAD 2009. Учебный курс

Команда MLEADER , предназначенная для построения выноски , вызывается из падающего меню Dimension → Multileader.

Запросы команды QLEADER:

...

Specify leader arrowhead location or [leader Landing first/Content first/Options] <Options>: – указать первую точку выноски

Specify leader landing location: – указать следующую точку выноски, а затем ввести текст

Выноской называется линия, соединяющая на рисунке пояснительную надпись с объектом, к которому она относится. Выноски и пояснительные надписи ассоциативны, то есть при редактировании одного из этих объектов соответственно изменяется и другой.

Выноску можно начать от любой точки и от любого объекта рисунка. Все свойства выноски, ее цвет, вес линии, масштаб, тип стрелки, размер и прочее определяются установкой текущего размерного стиля для первой размерной стрелки.

Для связи пояснительной надписи и выноски применяется короткий отрезок, который называется полкой . Полки ставятся в случае, если отклонение от горизонтального положения превышает 15°. Для точного указания начальной точки выноски следует использовать объектную привязку.

Пояснительные надписи могут представлять собой многострочные тексты, рамки допусков формы и расположения поверхностей или вхождения блоков. Они либо строятся с нуля, либо копируются из уже существующих пояснений.

Тексты пояснительных надписей вводятся в диалоговом окне Text Formatting.

AutoCAD 2009. Учебный курс

Параметры пояснения, линии-выноски и стрелки, а также способ расположения текста относительно выноски можно задать в диалоговом окне Multileader Style Manager (рис. 11.26), которое загружается командой MLEADERSTYLE из падающего меню Format → Multileader Style или щелчком на пиктограмме Multileader Style на панели инструментов Styles или Multileader.

Татьяна Соколова - AutoCAD 2009. Учебный курс

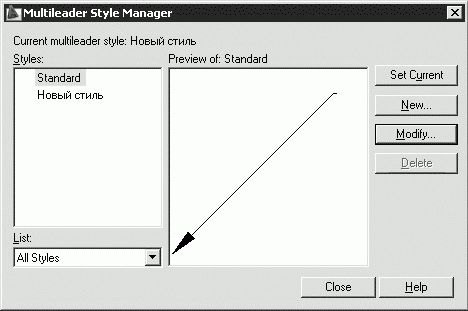

Рис. 11.26. Диалоговое окно описания стиля линии-выноски

Для создания нового стиля следует, щелкнув на кнопке New…, загрузить диалоговое окно Create New Multileader Style (рис. 11.27), в котором указывается имя создаваемого стиля и его прототип.

AutoCAD 2009. Учебный курс

Рис. 11.27. Диалоговое окно создания нового стиля линии-выноски

Затем загружается диалоговое окно Modify Multileader Style (рис. 11.28), в котором на вкладке Leader Format настраиваются следующие параметры.

Татьяна Соколова - AutoCAD 2009. Учебный курс

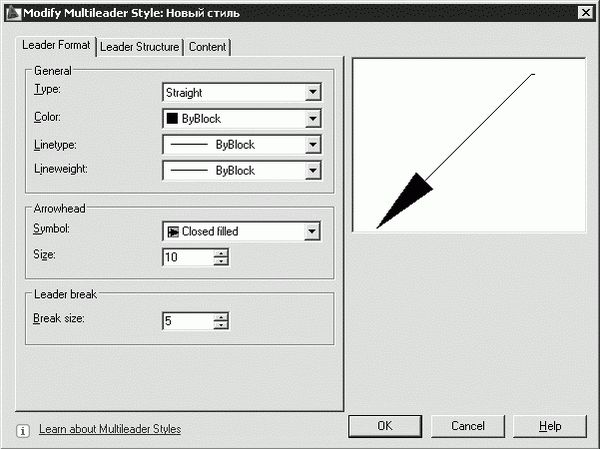

Рис. 11.28. Диалоговое окно настройки формата линии-выноски

• В области General задаются основные параметры линии-выноски:

– Type: – конфигурация линии-выноски: Straight – ломаная, Spline – сплайн, None – ничего;

– Color: – цвет линии-выноски;

– Linetype: – тип линии-выноски;

– Lineweight: – ширина линии-выноски.

• В области Arrowhead задаются параметры стрелки:

– Symbol: – форма стрелки;

– Size: – размер стрелки.

• В области Leader break задаются параметры разрыва:

– Break size: – размер разрыва.

На вкладке Leader Structure диалогового окна Modify Multileader Style (рис. 11.29) определяются следующие параметры.

Татьяна Соколова - AutoCAD 2009. Учебный курс

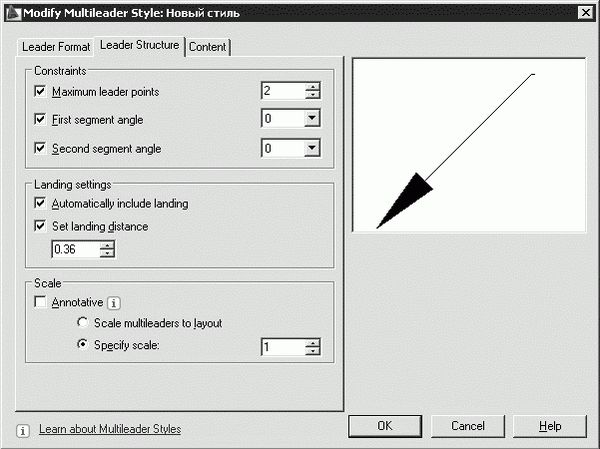

Рис. 11.29. Диалоговое окно настройки параметров начертания линии-выноски

• В области Constraints задаются параметры построения:

– Maximum leader points – количество точек в линии-выноске;

– First segment angle – угол первого сегмента линии-выноски;

– Second segment angle – угол второго сегмента линии-выноски.

• В области Landing settings задаются параметры полки-выноски:

– Automaticaly include landing – автоматическое включение полки-выноски;

– Set landing distance – размер полки-выноски.

• В области Scale задается масштаб линии-выноски:

– Annotative – аннотированный;

– Scale multileaders to layout – масштаб в листе;

– Specify scale: – коэффициент масштабирования.

На вкладке Content диалогового окна Modify Multileader Style (рис. 11.30) определяются следующие параметры.

Татьяна Соколова - AutoCAD 2009. Учебный курс

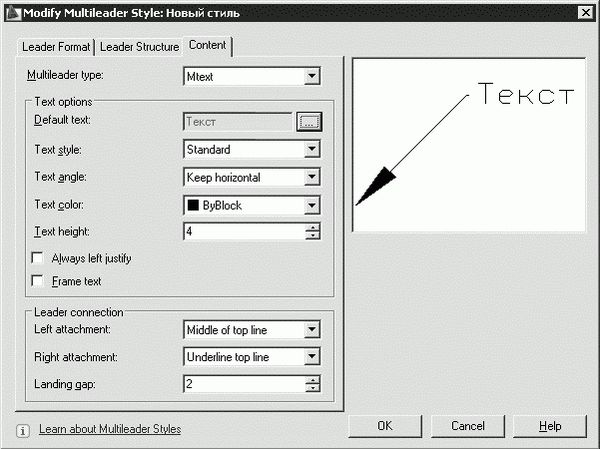

Рис. 11.30. Диалоговое окно настройки параметров текста линии-выноски

• Multileader type: – тип надписи: Mtext – мультитекст; Block – блок, заключенный в рамки различной конфигурации; None – ничего.

• В области Text options задаются параметры текста линии-выноски:

– Default text: – текст по умолчанию;

– Text style: – текстовый стиль;

– Text angle: – угол наклона текстовой строки;

– Text color: – цвет текста;

– Text height: – высота текста;

– Always left justify – выравнивание по левому краю;

– Frame text – заключение текста в рамку.

Если в списке Multileader type: выбран параметр Block, то вкладка Content диалогового окна Modify Multileader Style содержит следующие параметры для настройки (рис. 11.31):
